Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P

Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P

Пристрої ввідно-розпридільчі ZI

ZI#

Ступінь захисту IP67 мають виконання: ZI12R121, ZI12R221, ZI12R361, ZI12R461.
У виконаннях: ZI05R361, ZI05R362, ZI05R461, ZI05R462 бокова вбудована розетка захищена плавким запобіжником WTA 10A/250В.

Пристрої ввідні типу ZI складаються з перемикача L-O-P в корпусі зі ступенем захисту IP44 або IP67, оснащені в 1, 2, або 3 стаціонарні вбудовані розетки. Пристрої ввідні типу ZI відрізняються між собою типом і величиною струму розетки або розеток. Пристрої ввідні типу ZI з головною вбудованою розеткою 16A оснащені кулачковим вимикачем ŁK16R з функцією перемикача напрямку обертання L-O-P, а пристрої з головною розеткою 32A – кулачковим вимикачем ŁK32R. Пристрої ввідні ZI відповідають вимогам стандартів: PN-EN 60439-3, PN-EN 60439-1.
Номінальна напруга ізоляції Ui 500 В
Номінальний струм пристрію InA макс 32 A
Частота номінальна 50-60 Гц
Номінальна напруга увімкнення Ue 230/400 В
Номінальна напруга імпульсна Uimp 6 кВ
Переріз під'єднувальних проводів 2,5...4 мм²
Ступінь захисту IP44; IP67
Категорія експлуатації II
Тип сальників M25×1,5
2P+PE 16A бокова вбудована розетка
2P+PE 16A бокова вбудована розетка захищена запобіжником з плавкою вставкою WTA 10A/250В
Перемикач L-0-P

Виконання

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 02\R121

    02\R121

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 12\R121

    12\R121

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 02\R221

    02\R221

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 12\R221

    12\R221

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 03\R121

    03\R121

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 03\R221

    03\R221

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 04\R121

    04\R121

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 04\R221

    04\R221

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 02\R361

    02\R361

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 12\R361

    12\R361

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 02\R461

    02\R461

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 12\R461

    12\R461

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 05\R361

    05\R361

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 05\R362

    05\R362

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 05\R461

    05\R461

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - 05\R462

    05\R462

3D модель

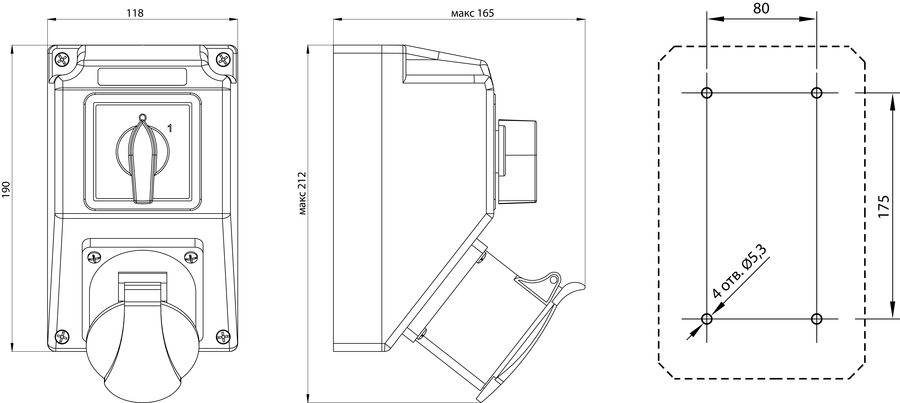

Розміри

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P - Розміри

Download
