Ізолюючий вимикач навантаження RSI 80
Ізолюючі вимикачі навантаження RSI 80
RSI-#\#
EAN:
| Номінальна напруга ізоляції Ui | 690 В |
| Номінальна напруга імпульсна Uimp | 8 кВ |
| Тепловий умовний струм у повітрі Ith | 80 A |
| Номінальний струм ввімкнення Ie в кат. AC-21A, AC-22A | 80 A (690 B) |
| Номінальний струм ввімкнення Ie в кат. AC-23A | 70 A (400 B) 32 A (690 B) |
| Номінальна потужність AC-23A для трифазних стандартних асинхронних двигунів | 35 кВт (400 В) 30 кВт (690 В) |
| Номінальний струм ввімкнення Ie в кат. DC-21A | 80 A (220 B) |
| Номінальний струм ввімкнення Ie в кат. DC-23A | 40 A (220 B) |
| Номінальний струм короткочасний допустимий Icw(1сек) | 1,8 кA |
| Номінальний струм увімкнення короткого замикання Icm | 6 кA |
| Номінальний струм короткого замикання умовний | 10 кА (плавка вставка gG 80 A) |
| Механічна зносостійкість | 10000 (циклів) |
| Комутаційна зносостійкість | 1500 (циклів) |
| Переріз під'єднувальних проводів | 10...25 мм² (жорстких) |
| Маса | 0,3...0,32 кг |
| Стійкість до вібрації (згідно з IEC 60068-2-6) |
2...100 Гц (частота) ± 1 мм (амплітуда) ± 0,7 g (прискорення) |
| Стійкість до ударів (згідно з IEC 60068-2-27) |
15 g (пікове прискорення) 11 мсек (тривалість імпульсу) |
| Стійкість до циклічної дії вологого тепла (IEC 60068-2-30) | 55°C (температура навколишнього середовища) 95% (відносна вологість) |
| Стійкість до циклічної дії соляного туману (згідно з IEC 60068-2-52) |
ступінь жорсткості 1 |
 |
3 полюси |
 |
3 полюси + N нероз'єднювальний |
 |
3 полюси + N роз'єднювальний |
 |
4 полюси |
 |
6 полюсів |
 |
6 полюсів + 2хN нероз'єднювальних |
 |
6 полюсів + 2хN роз'єднювальних |
 |
8 полюсів |
3D модель
Розміри

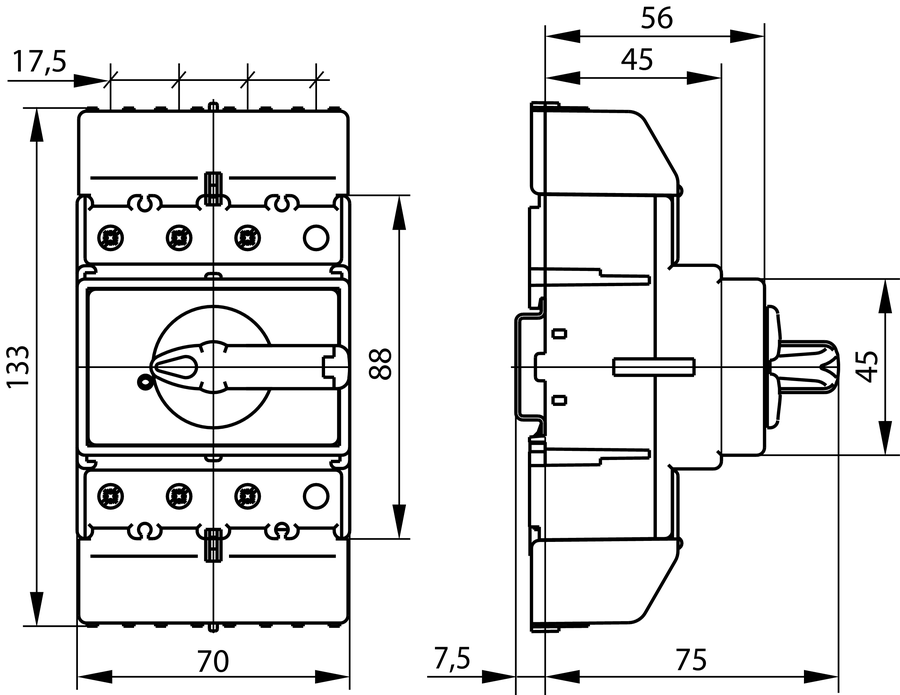

Вимикач навантаження 3 та 4-полюсний
Вимикач навантаження 6 та 8-полюсний
