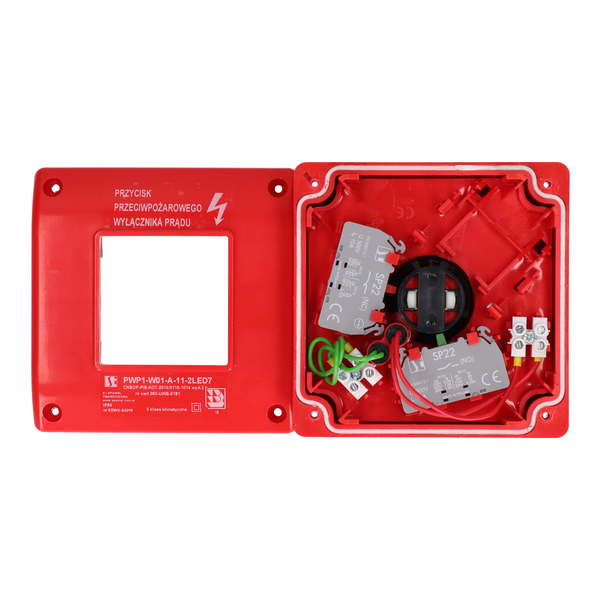

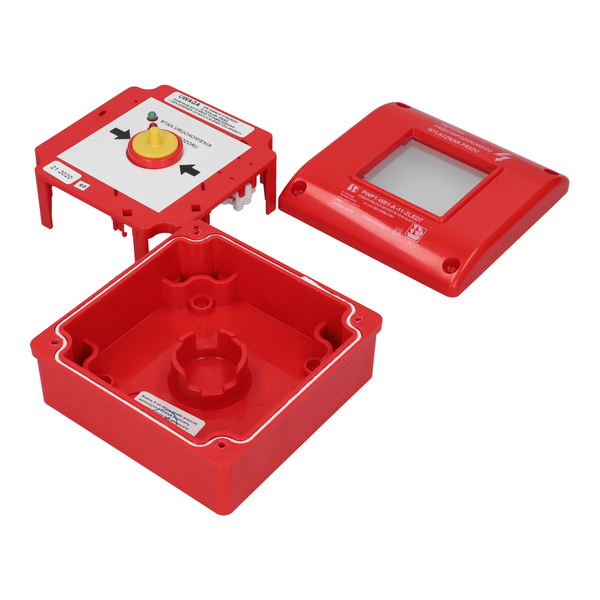

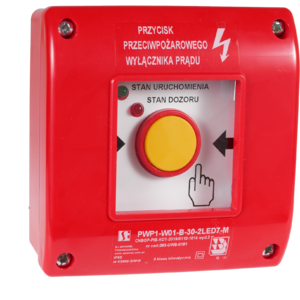

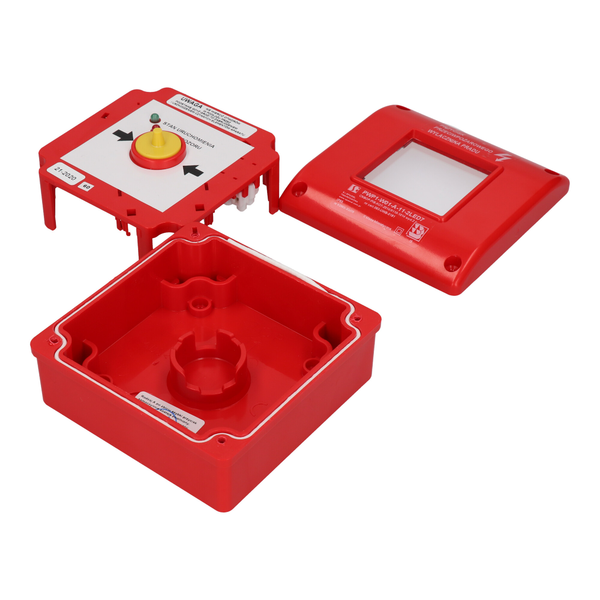

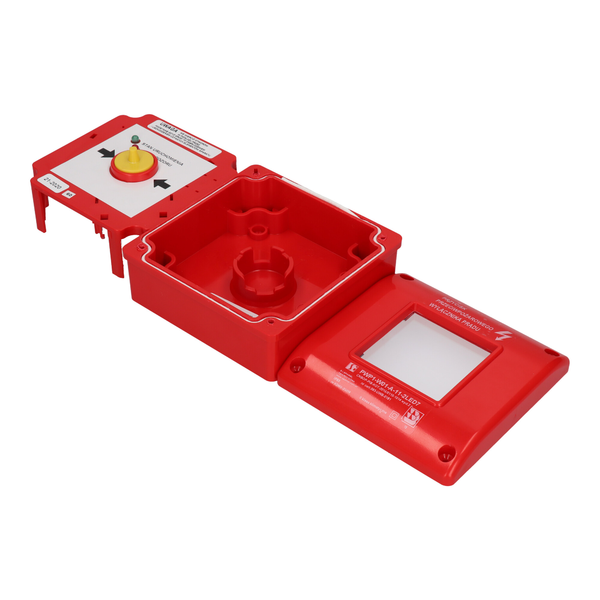

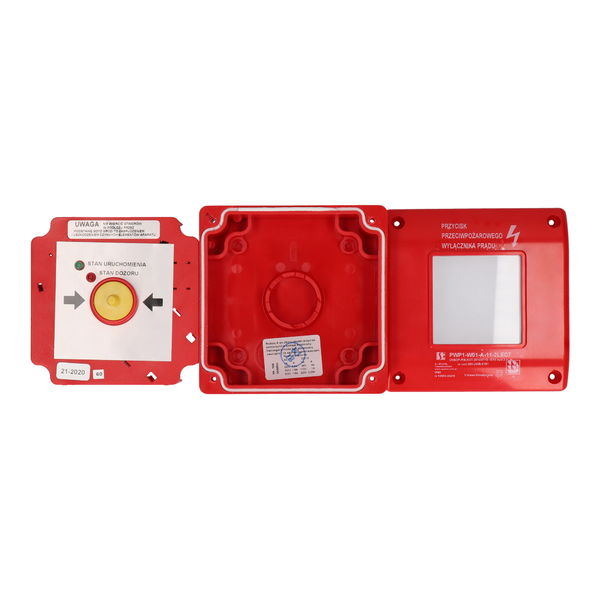

Ręczny przycisk przeciwpożarowego wyłącznika prądu PWP1 z certyfikatem

Ręczny przycisk ma zadanie uruchomić "Przeciwpożarowy wyłącznik prądu", który odłączy zasilanie budynku od źródła energii elektrycznej podczas pożaru w czasie akcji ratowniczej. Przeciwpożarowy wyłącznik prądu,odcinający dopływ prądu do wszystkich obwodów,z wyjątkiem obwodów zasilających instalację i urządzenia,których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lubzawierających strefy zagrożone wybuchem.
Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego. Wyjątek stanowią źródła zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru.

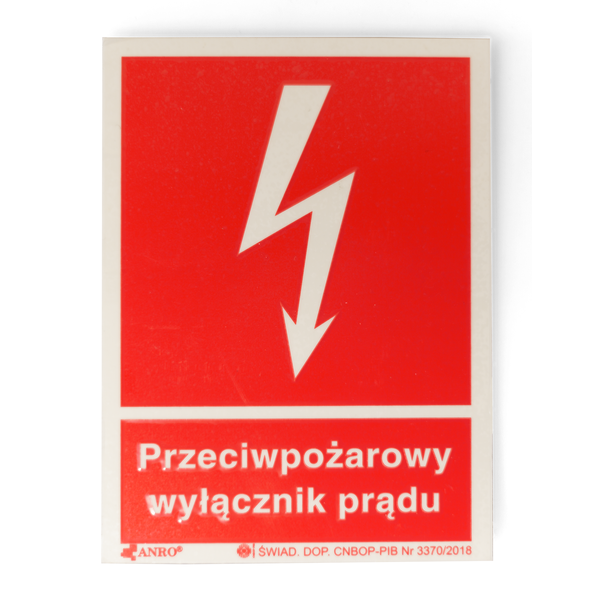

Ręczny przycisk uruchamiający PWP1 może być stosowany, jako „Przeciwpożarowy wyłącznik prądu” pod warunkiem umieszczenia nad nim tabliczki: „Przeciwpożarowy wyłącznik prądu”. W komplecie jest tabliczka samoprzylepna:„Przeciwpożarowy wyłącznik prądu”.

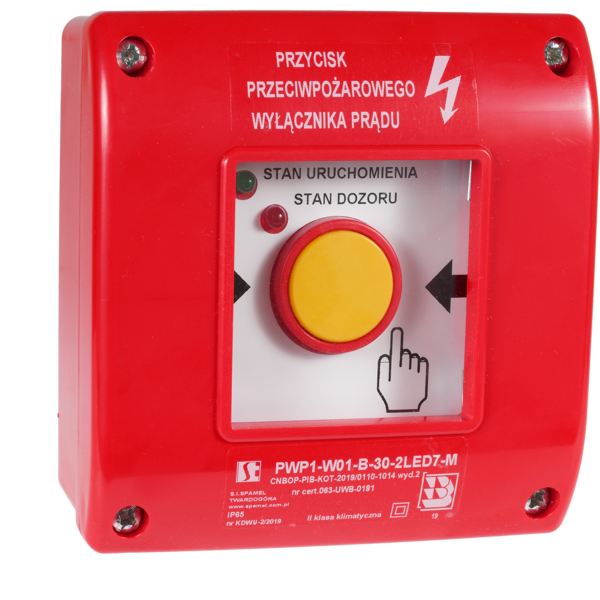

Ręczny przycisk uruchamiania PWP1 z podwójną sygnalizacją LED daje możliwość informacji o :
1. Dioda zielona–stan uruchomienia
2. Dioda czerwona–stan dozoru

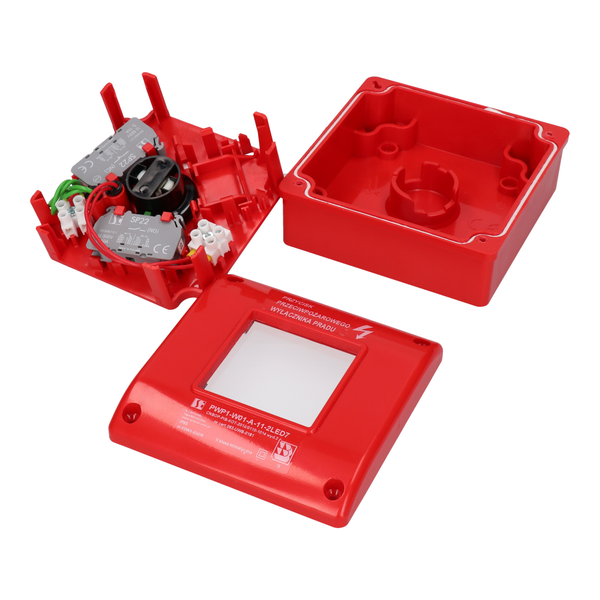

Ledy zakończone są kostką podłączeniową. Led czerwony powinien się świecić gdy wyłącznik jest załączony, w momencie zbicia szybki czerwony led powinien zgasnąć, a zapalić powinien się zielony led, który informuje o uruchomieniu wyłącznika. Zielony led powinien być zasilany z osobnego źródła zasilania najlepiej z przed wyłącznika.

Minimalna ilość przewdów potrzebnych do podłączenia wyłącznika:
Wykonanie wyłącznika z 2 ledami:
1. 2ledy+3styki-min.6 przewodów
2 .2ledy+2styki-min.5 przewodów
3 .2ledy+1styk-min.4 przewody

Krajowa Ocena Techniczna CNBOP-PIB-nr CNBOP-PIB-KOT-2019/0110-1014 wydanie 2
Krajowy Certyfikat Stałości Właściwości Użytkowych nr 063-UWB-0181

Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B)

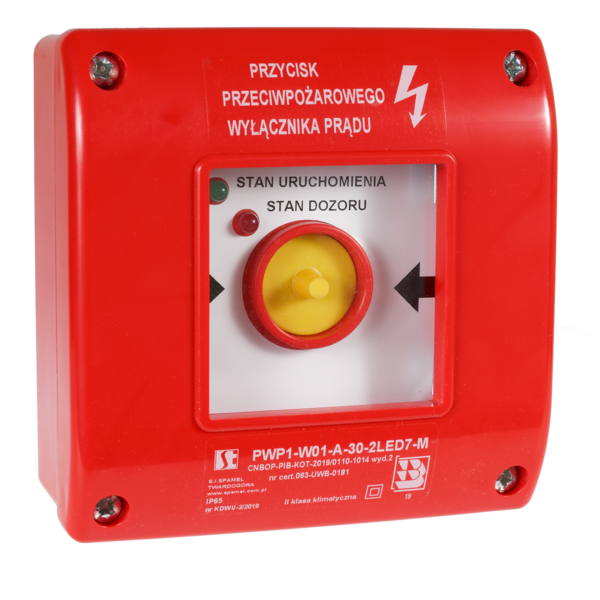

TYP A
Tory zwierne NO (10,20,30): po zbiciu szybki lub zdemontowaniu pokrywy tory się otwierają.
Tory rozwierne NC (01,02,03): po zbiciu szybki lub zdemontowaniu pokrywy tory się zamykają.
Tory mieszane NC/NO (11,12,21): po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.
TYP B
Tory zwierne NO (10,20,30): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się zamykają.
Tory rozwierne NC (01,02,03): po zbiciu szybki lub zdemontowaniu pokrywy przycisk należywcisnąć ręcznie - tory się otwierają.
Tory mieszane NC/NO (11,12,21): po przyciśnięciu przycisku,tory zwierne się zamkną, a tory rozwierne się otworzą.

Napięcie znamionowe izolacji Ui	500 V
Prąd znamionowy ciągły Iu=Ith	10 A
Prąd znamionowy łączeniowy Ie w kat.AC-15	2,5 A (230 V) 1,6 A (400/500 V)
Prąd znamionowy łączeniowy Ie w kat.DC-13	4 A (24 V) 1 A (110 V) 0,25 A (220 V)
Stopień ochrony	IP65
Przekrój przewodów przyłączeniowych	1...2,5 mm² (jednodrutowych) 0,75...1,5 mm² (linek)
Temperatura otoczenia	-25 ... +70°C (pracy) -25 ... +70°C (przechowywania)
Klasa klimatyczna	II
Zgodność z normą	PN-EN 60947-5-1 IEC 60947-5-1 IEC 60947-1 PN-EN 60529:2003 PN-EN 60068-2-1:2009 PN-EN 60068-2-2:2009 PN-EN 60068-2-6:2008 PN-EN 60068-2-42:2004 PN-EN 60068-2-75:2015 PN-EN 60068-2-78:2013 PN-EN 50130-4:2002+A1:2015 PN-EN 61000-4-2:2009 PN-EN 61000-4- 3:2007+A1:2008+A2:2011 PN-EN 61000-4-4:2013 PN-EN 61000-4-5:2014 PN-EN 61000-4-6:2014

2LED7	C230VAC+Z230VAC
2LED8	C230VAC+Z24VDC
2LED10	C24VDC+Z230VAC
2LED11	C24VDC+Z24VDC

2LED7	C230VAC+Z230VAC
2LED8	C230VAC+Z24VDC
2LED10	C24VDC+Z230VAC
2LED11	C24VDC+Z24VDC
