ŁK15 B Гърбичен прекъсвач за монаж на основа
Гърбични прекъсвачи за монтаж на основа ŁK 15 B
ŁK15-#\#
EAN:
| Номинално изолационно напрежение Ui | 500V |
| Номинално импулсно поносимо напрежение Uimp | 4 kV |
| Продължителен номинален ток Iu=Ith | 16 A |
| Номинален работен ток Iew kat.AC-15 | 7 A (500 V) |
| Номинален ток на включване Ie w kat. AC-3 | 8,7 A (400 V) 8,7 A (500 V) |
| Номинален ток на включване Ie w kat. AC-4 | 7 A (400 V) 7 A (500 V) |
| Номинален допустим кратковременен ток Icw(1s) | 0,5 kA |
| Номинален действащ ток на късо съединение Icm | 2 kA |
| Момент на затягане на клемите | 1,2 Nm |
| Механична устойчивост | 3,0 mln (цикли на преместване) |
| Околна температура | -25 ... +70°C (работа) -25 ... +70°C ( съхранение) |
| Сечение на свързващите проводници | 1,5...4 mm² |
| Степен на зщита: PN-EN 60529 относно панел | IP41 IP65 |

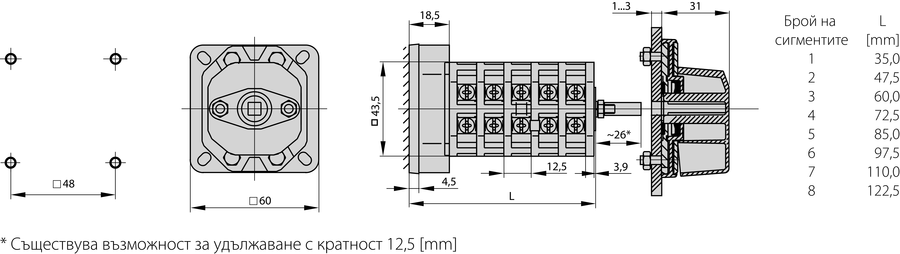

| Брой на сегментите в прекъсвача | 1 ... 8 |
| 1.825 | Прекъсвач 0-1 (1 - полюсен) |
| 1.828 | Прекъсвач 0-1 (2 - полюсен) |
| 2.8211 | Прекъсвач 0-1 (3 - полюсен) |
| 2.8210 | Прекъсвач 0-1(4 - полюсен) |
| 3.8220 | Прекъсвач 0-1 (5 - biegunowy) |
| 3.8210 | Прекъсвач 0-1 (6 - полюсен) |
| 4.8240 | Прекъсвач 0-1 (7 - полюсен) |
| 4.824 | Прекъсвач 0-1 (8 - полюсен) |
| 5.8220 | Прекъсвач 0-1 (9 - полюсен) |
| 5.822 | Прекъсвач 0-1 (10 - полюсен) |
| 6.8210 | Прекъсвач 0-1 (11 - полюсен) |
| 6.821 | Прекъсвач 0-1 (12 - полюсен) |
| 7.8220 | Прекъсвач 0-1 (13 - полюсен) |
| 7.822 | Прекъсвач 0-1 (14 - полюсен) |
| 8.8270 | Прекъсвач 0-1 (15 - полюсен) |
| 8.827 | Прекъсвач 0-1 (16 - полюсен) |
| 3.8368 | Превключвател на посоката на оборотите L-0-P |
| 3.83139 | Двускоростен превключвател с две отделни намотки |
| 4.8390 | Превключвател Даландер двускоростен |
| 7.8538 | Реверсивен превключвател Даландер двускоростен |
| 4.831 | Трифазен пусков превключвател 0-Y-∆ |
| 5.8538 | Трифазен пусков реверсивен превключвател |
| 4.883 | Превключвател за измерване на напрежение |
| 2.4414 | оборотни прекъсвачи |
| 2.8445 | Контролен п-ревключвател 0-1-2-3 |
| 1.834 | Прекъсвач 1-0-2 (1 - полюсен) |
| 2.8338 | Прекъсвач 1-0-2 (2 - полюсен) |
| 3.8380 | Прекъсвач 1-0-2 (3 - полюсен) |
| 4.8396 | Прекъсвач 1-0-2 (4 - полюсен) |
| 5.8380 | Прекъсвач 1-0-2 (5 - полюсен) |
| 6.8380 | Прекъсвач 1-0-2 (6 - полюсен) |
| 7.8380 | Прекъсвач 1-0-2 (7 - полюсен) |
| 8.8380 | Прекъсвач 1-0-2 (8- полюсен) |
| 9.8380 | Прекъсвач 1-0-2 (9 - полюсен) |
| 10.8380 | Прекъсвач 1-0-2 (10 - полюсен) |
