ŁK15 OB1/OBP1 Гърбичен прекъсвач в кутия
Гърбични прекъсвачи в кутии ŁK15 OB1/OBP1
ŁK15-#\#
EAN:
| Номинално изолационно напрежение Ui | 500V |
| Номинално импулсно поносимо напрежение Uimp | 4 kV |
| Продължителен номинален ток Iu=Ith | 16 A |
| Номинален работен ток Iew kat.AC-15 | 7 A (500 V) |
| Номинален ток на включване Ie w kat. AC-3 | 8,7 A (400 V) 8,7 A (500 V) |
| Номинален ток на включване Ie w kat. AC-4 | 7 A (400 V) 7 A (500 V) |
| Номинален допустим кратковременен ток Icw(1s) | 0,5 kA |
| Номинален действащ ток на късо съединение Icm | 2 kA |
| Момент на затягане на клемите | 1,2 Nm |
| Механична устойчивост | 3,0 mln (цикли на преместване) |
| Околна температура | -25 ... +70°C (работа) -25 ... +70°C ( съхранение) |
| Сечение на свързващите проводници | 1,5...4 mm² |
| Степен на зщита: PN-EN 60529 относно панел | IP41 IP65 |
| Брой на сегментите в прекъсвача | 1 ... 2 |
| 1.825 | Прекъсвач 0-1 (1 - полюсен) |
| 1.828 | Прекъсвач 0-1 (2 - полюсен) |
| 2.8211 | Прекъсвач 0-1 (3 - полюсен) |
| 2.8210 | Прекъсвач 0-1(4 - полюсен) |
| 2.4414 | оборотни прекъсвачи |
| 2.8445 | Контролен п-ревключвател 0-1-2-3 |
| 1.834 | Прекъсвач 1-0-2 (1 - полюсен) |
| 2.8338 | Прекъсвач 1-0-2 (2 - полюсен) |
Изпълнение
Размери

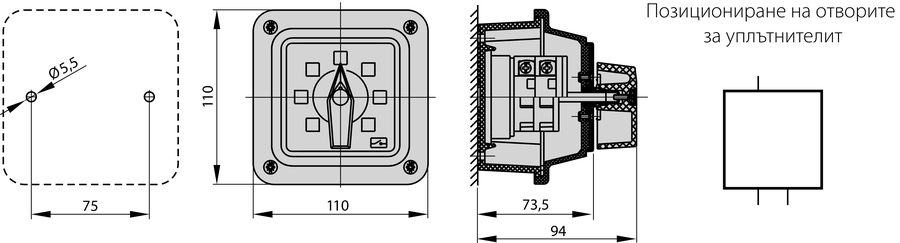

Изпълнение открит монтаж

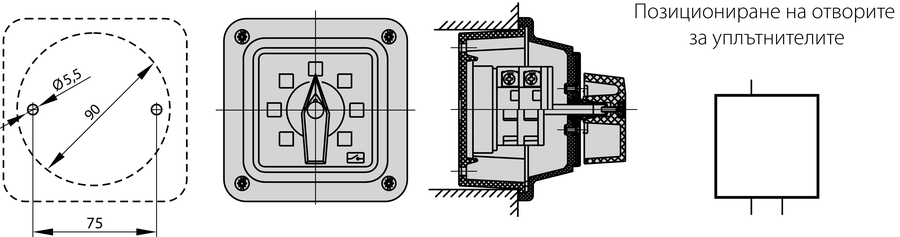

Изпълнение скрит монтаж
