ŁK32RG S08
Главни прекъсвачи монтирани на основа ŁK16/25/32 RG S
ŁK#RG\#
EAN:
В стандартното изпълнение се използва прекъсвач ŁK 16/25/32R-2.421.
Технически данни (постоянна работа)
| Номинално изолационно напрежение Ui | 690 V |
| Номинално импулсно поносимо напрежение Uimp | 6 kV |
| Продължителен номинален ток Iu=Ith | 32 A |
| Номинална мощност на включване Pe w kat. AC-3 | 9 kW (230 V) 15 kW (400 V) 15 kW (690V) |
| Номинална мощност на включване Pe w kat. AC-4 | 6 kW (230 V) 10 kW (400 V) 7,5 kW (690 V) |
| Номинален ток на включване Ie w kat. AC-3 | 32 A (230 V) 28 A (400 V) 16 A (690 V) |
| Номинален ток на включване Ie w kat. AC-4 | 20 A (230 V) 20 A (400 V) - 8 A (690 V) |
| Номинален допустим кратковременен ток Icw(1s) | 1kA |
| Номинален действащ ток на късо съединение Icm | 1,4 kA |
| Номинал допустим ток на късо съединение | 12 kA |
| Номинален ток на вложката на предпазителя gG | 32 A |
| Околна температура | -40 ... +70°C (работа) -40 ... +70°C (съхранение) |
| Сечение на свързващите проводници | 4...6 mm² |
| Степен на зщита: PN-EN 60529 относно панел | IP65 |
| Устойчивост на вибрации (съгласно IEC 60068-2-6) | 2...13, 2...100 Hz (честота) ± 1 mm (амплитуда на преместването) ± 0,7 g (амплитуда на ускорението) |
| Устойчивост на удари (съгласно IEC 60068-2-27) | 15 g (върхово ускорение) 11 ms (времетраене на импулса) |
| Устойчивост на циклична влага и топлина (IEC 60068-2-30) | 55°C (околна темперетура) 95% (относителна влажност) |
| Устойчивост на циклична солена мъгла (съгласно IEC 60068-2-52) | строгост на изпитване 1 |
3D model

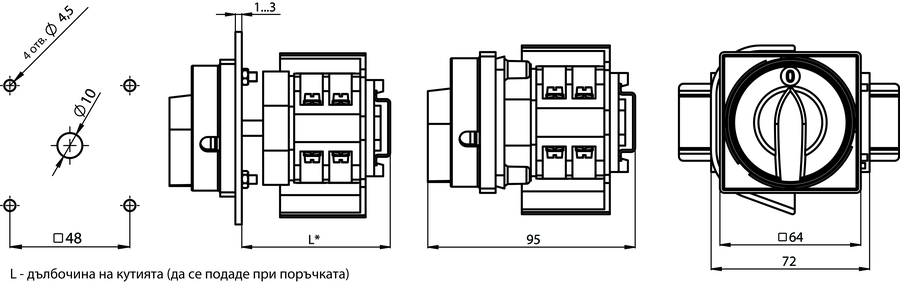

Размери
Монтирани на шина TS35
