SK80 BS Гърбичен прекъсвач за монтаж на основа -шина
Гърбични прекъсвачи за монтиране на шина SK80 BS
SK#-#\#
EAN:
Препоръчва се шина TS35, на която ще се монтира прекъсвач да бъде монтирана на конзола (не директно на основа).
| Номинално изолационно напрежение Ue | 690V |
| Номинално импулсно поносимо напрежение Uimp | 6 kV |
| Номинален постоянен ток Iu | 80 A |
| Номинален ток на включване Ic | 80 A |
| Стандартен топлинен ток във въздуха Ith | 80 A |
| Стандартен термичен ток в кутията Ithe | 80 A |
| Честота | 50/60 Hz |
| Номинален ток на включване Ie w kat. AC-21A, AC-22A | 80 A |
| Номинална мощност на включване Pe w kat. AC-23A | 17 kW (230 V) 30 kW (400 V) 36 kW (500 V) 48 kW (690 V) |
| Номинална мощност на включване Pe w kat. AC-3 | 16 kW (230 V) 22 kW (400 V) 26 kW (500 V) 36 kW (690 V) |
| Ъгъл на включване | 45°-90° |
| Номинален допустим кратковременен ток Icw(1s) | 1.5 kA |
| Номинален действащ ток на късо съединение Icm | 1.6 kA |
| Сечение на свързващите проводници | 16...35 mm² (твърд) 16...25 mm² (гъвкав) |
| Монтиране на прекъсвачи към панел | □68 |
| Винтчета в терминалите | М6 |
| Момент на затягане на проводниците | 4,4 Nm |
| Механична устойчивост | 3,0 mln (цикли на преместване) |
| Околна температура | -40 ... +70°C (работа) -40 ... +70°C (съхранение) |
| Степен на зщита: PN-EN 60529 относно панел | IP65 |
| Степен на зщита на кутия OB | IP65 |
| Degree of protection of the contact part | IP20 - terminals are protected against solid foreign objects with a diameter of ≥12.5mm (according to PN-EN 60529) |
| Степен на замърсщване EN 60947-1 | 3 |
| Клас на сигурност в кутия OB | II |
| Устойчивост на вибрации (съгласно IEC 60068-2-6) | 2...100 Hz (честота) 13,2 Hz (преходна честота) ± 1 mm (амплитуда на преместването) ± 0,7 g (амплитуда на ускорението) |
| Устойчивост на удари (съгласно IEC 60068-2-27) | 15 g (върхово ускорение) 11 ms (времетраене на импулса) |
| Устойчивост на циклична влага и топлина (IEC 60068-2-30) | 55°C (околна темперетура) 95% (относителна влажност) |
| Устойчивост на циклична солена мъгла (съгласно IEC 60068-2-52) | строгост на изпитване 1 |
| Брой на сегментите в прекъсвача | 1 ... 7 |
| 1.825 | Прекъсвач 0-1 (1 - полюсен) |
| 1.828 | Прекъсвач 0-1 (2 - полюсен) |
| 2.8211 | Прекъсвач 0-1 (3 - полюсен) |
| 2.8210 | Прекъсвач 0-1(4 - полюсен) |
| 3.8220 | Прекъсвач 0-1 (5 - biegunowy) |
| 3.8210 | Прекъсвач 0-1 (6 - полюсен) |
| 4.8240 | Прекъсвач 0-1 (7 - полюсен) |
| 4.824 | Прекъсвач 0-1 (8 - полюсен) |
| 5.8220 | Прекъсвач 0-1 (9 - полюсен) |
| 5.822 | Прекъсвач 0-1 (10 - полюсен) |
| 6.8210 | Прекъсвач 0-1 (11 - полюсен) |
| 6.821 | Прекъсвач 0-1 (12 - полюсен) |
| 7.8220 | Прекъсвач 0-1 (13 - полюсен) |
| 7.822 | Прекъсвач 0-1 (14 - полюсен) |
| 3.8368 | Превключвател на посоката на оборотите L-0-P |
| 3.83139 | Двускоростен превключвател с две отделни намотки |
| 4.8390 | Превключвател Даландер двускоростен |
| 7.8538 | Реверсивен превключвател Даландер двускоростен |
| 4.831 | Трифазен пусков превключвател 0-Y-∆ |
| 5.8538 | Трифазен пусков реверсивен превключвател |
| 6.4470 | Превключвател Даландер трискоростен с единична намотка за ниска скорост |
| 6.4480 | Превключвател Даландер трискоростен с единична намотка за средна скорост скорост |
| 6.4490 | Превключвател Даландер трискоростен с единична намотка за висока скорост |
| 4.883 | Превключвател за измерване на напрежение |
| 2.4414 | оборотни прекъсвачи |
| 2.8445 | Контролен п-ревключвател 0-1-2-3 |
| 1.834 | Прекъсвач 1-0-2 (1 - полюсен) |
| 2.8338 | Прекъсвач 1-0-2 (2 - полюсен) |
| 3.8380 | Прекъсвач 1-0-2 (3 - полюсен) |
| 4.8396 | Прекъсвач 1-0-2 (4 - полюсен) |
| 5.8380 | Прекъсвач 1-0-2 (5 - полюсен) |
| 6.8380 | Прекъсвач 1-0-2 (6 - полюсен) |
| 7.8380 | Прекъсвач 1-0-2 (7 - полюсен) |
Изпълнение
3D model
Размери

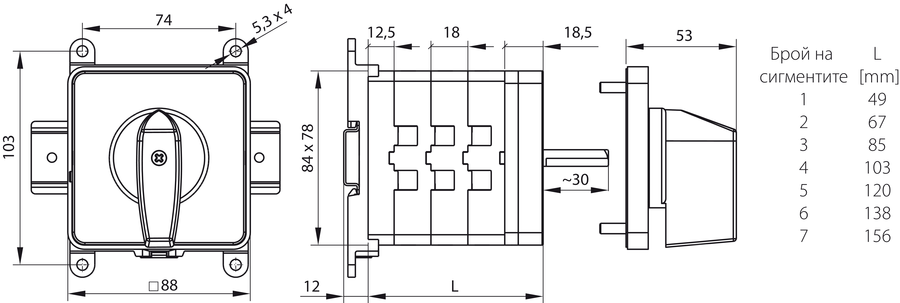

Монтирани на шина TS35

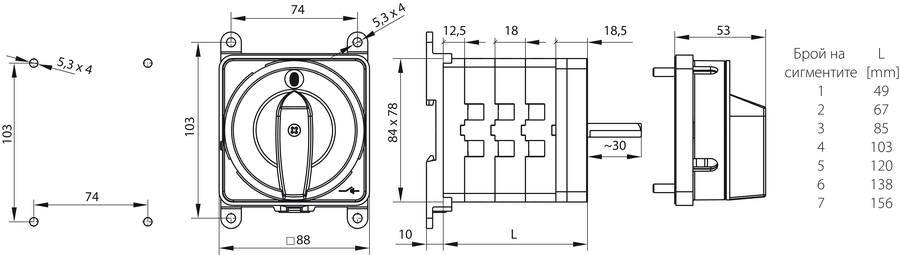

Монтирани на базата
