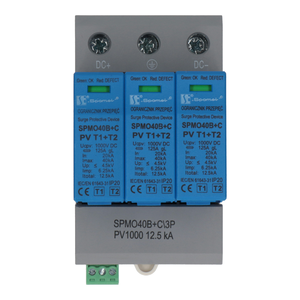

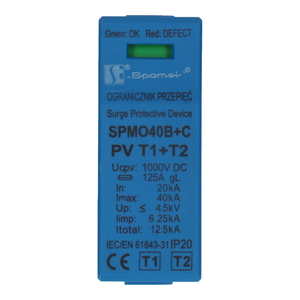

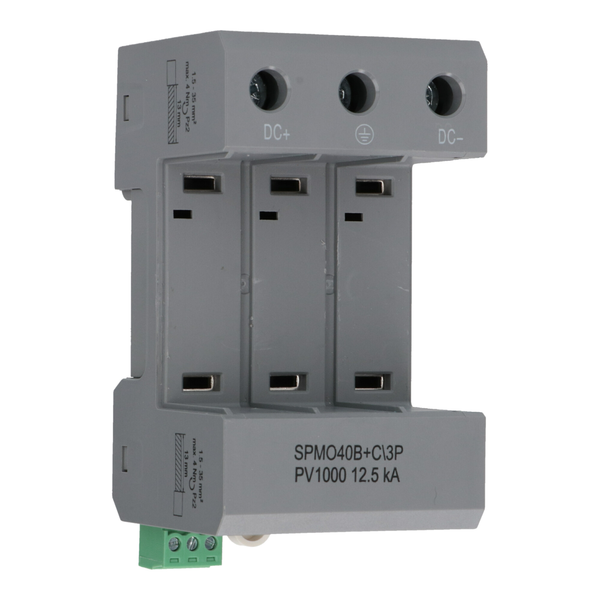

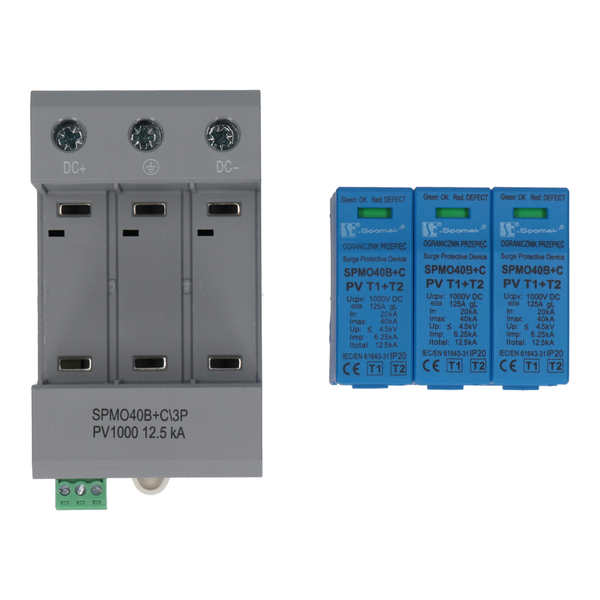

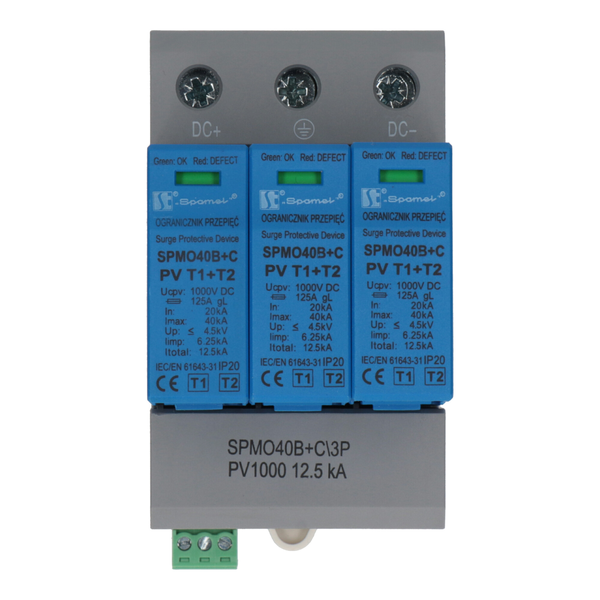

Warystorowy ogranicznik przepięć do instalacji fotowoltaicznych PV 3P, 1000V DC, 12.5kA, typ 1+2 (klasa B+C)
Varistor surge protective devices
SPMO40B+C\ 3P-PV1000-12.5kA
EAN:
New
Ogranicznik przepięć serii SPMO-PV typu T1+T2, klasa B+C, jest kompleksowym urządzeniem łączącym cechy ograniczników typu T1 (klasa B) i T2 (klasa C), oferując kompleksową ochronę przed przepięciami w instalacjach fotowoltaicznych PV. Taki rodzaj ogranicznika jest szczególnie użyteczny w instalacjach, gdzie wymagana jest ochrona zarówno przed bezpośrednimi uderzeniami pioruna, jak i przepięciami indukowanymi oraz przepięciami łączeniowymi pochodzącymi z sieci.
Ograniczniki przepięć T1+T2, klasa B+C, nadają się idealnie do stosowania w nowoczesnych instalacjach PV, zarówno przy nowych projektach, jak i modernizowanych systemach, gdzie oczekuje się najwyższego stopnia ochrony przepięciowej. Ich uniwersalność i wysoka efektywność ochrony sprawiają, że są one powszechnie zalecane przez projektantów i instalatorów systemów fotowoltaicznych na całym świecie.
Wymagania dotyczące bezpieczeństwa i montażu.
Eksploatacja urządzenia powinna być przeprowadzona zgodnie z wymogami określonymi w przepisach dotyczących montażu urządzeń elektrycznych oraz innych standardów technicznych dotyczących eksploatacji, regulacji i naprawy sprzętu elektrycznego. Montaż, podłączenie i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowany personel elektryczny i technicznych, który został przeszkolony w zakresie bezpieczeństwa, zgodnie z zasadami określonymi w specyfikacji oraz dokumentacją techniczną.
Ograniczniki przepięć T1+T2, klasa B+C, nadają się idealnie do stosowania w nowoczesnych instalacjach PV, zarówno przy nowych projektach, jak i modernizowanych systemach, gdzie oczekuje się najwyższego stopnia ochrony przepięciowej. Ich uniwersalność i wysoka efektywność ochrony sprawiają, że są one powszechnie zalecane przez projektantów i instalatorów systemów fotowoltaicznych na całym świecie.
Wymagania dotyczące bezpieczeństwa i montażu.
Eksploatacja urządzenia powinna być przeprowadzona zgodnie z wymogami określonymi w przepisach dotyczących montażu urządzeń elektrycznych oraz innych standardów technicznych dotyczących eksploatacji, regulacji i naprawy sprzętu elektrycznego. Montaż, podłączenie i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowany personel elektryczny i technicznych, który został przeszkolony w zakresie bezpieczeństwa, zgodnie z zasadami określonymi w specyfikacji oraz dokumentacją techniczną.
| Surge protective device | Typ T1+T2 / Klasa I+II (B+C) |
| Maksymalne napięcie ciągłe PV (UCPV) | 3P 1000VDC |
| Voltage protection level Up | ≤ 4.5 kV |
| Znamionowy prąd wyładowczy In (8/20μs) | 20 kA |
| Maximum discharge current Imax (8/20μs) | 40 kA |
| Surge discharge current Iimp (10/350μs) | 6.25 kA |
| Całkowity prąd udarowy Itotal (10/350μs) | 12.5 kA |

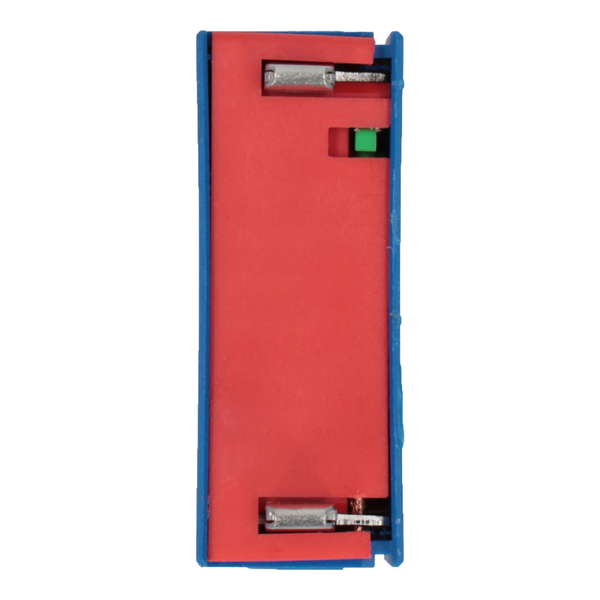

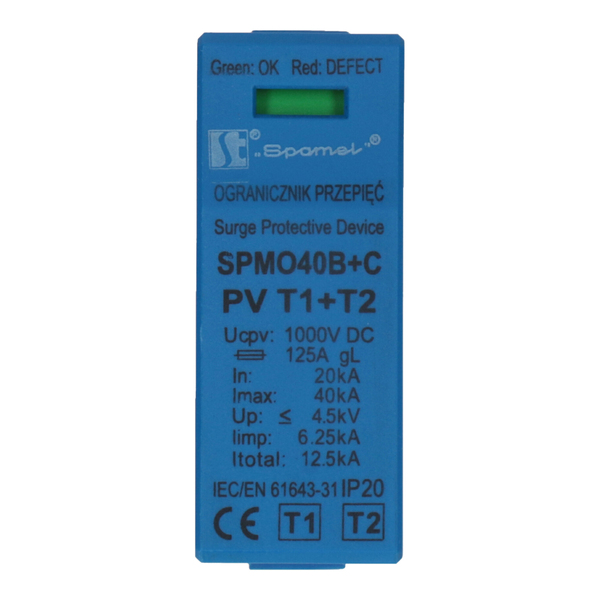

| Insert status | zielony - OK czerwony - USZKODZENIE |
| Remote fault signaling | Tak |
| Степен на защита | IP20 |
| Permissible humidity Rh | ≤ 95% |
| Момент на затягане на клемите | 4 Nm |
| Wire gauge (solid, stranded) | 1,5 mm²...35 mm² (sztywnych) 1,5 mm²...25 mm² (giętkich) |
| Mounting method | do szyny TH35 |
| Base material | PA6, Test Palności UL94-V0 |
| Insert material | PBT, Test Palności UL94-V0 |
| Czas zadziałania (tA) | ≤ 25 ns |
| Range of working temperatures | -40°C ... +80°C |
| Zastosowanie | do stosowania w systemach PV |
| Съответствие с нормите | IEC/EN 61643-31 |
