SK16 S10 Nockenschalter mit Abdeckung

SK16 S10 Nockenschalter mit Abdeckung

Nockenschalter mit Abdeckung SK10/16/20 S10

SK#-#\S10
Nennisolierspannung Ue 690 V
Nennhaltestoßspannung Uimp 4 kV
Dauer-Nennstrom Iu=Ith 20 A
Nennschaltstrom Ie in Kat. AC-21A, AC-22A 16 A (230/400/500/690 V)
Nennschaltleistung Pe in Kat. AC-23A 3 kW (230 V)
5 kW (400 V)
6 kW (500 V)
8 kW (690 V)
Nennschaltleistung Pe in Kat. AC-3 2 kW (230 V)
3,5 kW (400 V)
4 kW (500 V)
6 kW (690 V)
Nennschaltstrom Ie in Kat. DC-21A 16 A (24 V)
8 A (110 V)
6 A (220 V)
Kurzzeitiger Nennhaltestrom Icw(1s) 0,25 kA
Nenn-Einschaltkurzschlussstrom Icm 0,34 kA
Konventioneller Nenn-Kurzschlussstrom 10 kA
Nennstrom, Sicherungseinsatz gG 16 A
Querschnitt der Anschlussleitungen 1...4 mm²
Anzugsmoment der Klemmen 0,5 Nm
Befestigung des Schalters an die Steuertafel 31/36
Mechanische Festigkeit 3,0 Mio. (Stellzyklen)
Umgebungstemperatur -40 ... +70°C (Betrieb)
-40 ... +70°C (Lagerung)
Schutzart: PN-EN 60529 bezüglich auf das Pult IP65
Schutzart des Gehäuses OB IP65
Vibrationsfestigkeit (gem. IEC 60068-2-6) 2...13, 2...100 Hz (Frequenz)
± 1 mm (Versetzungsamplitude)
± 0,7 g (Beschleunigungsamplitude)
Stoßfestigkeit (gem. IEC 60068-2-27) 15 g (Spitzenbeschleunigung)
11 ms (Pulsdauer)
Beständigkeit gegen zyklische feuchte Wärme (IEC 60068-2-30) 55°C (Umgebungstemperatur)
95% (relative Luftfeuchtigkeit)
Beständigkeit gegen zyklischen Salznebel (gem. IEC 60068-2-52) Probeschärfe 1
Anzahl der Segmente im Schalter 2 ... 3
1.825 Trennschalter 0-1 (1-polig)
1.828 Trennschalter 0-1 (2-polig)
2.8211 Trennschalter 0-1 (3-polig)
2.8210 Trennschalter 0-1 (4-polig)
1.834 Trennschalter 1-0-2 (1-polig)
2.8338 Trennschalter 1-0-2 (2-polig)
3.8380 Trennschalter 1-0-2 (3-polig)

Maße

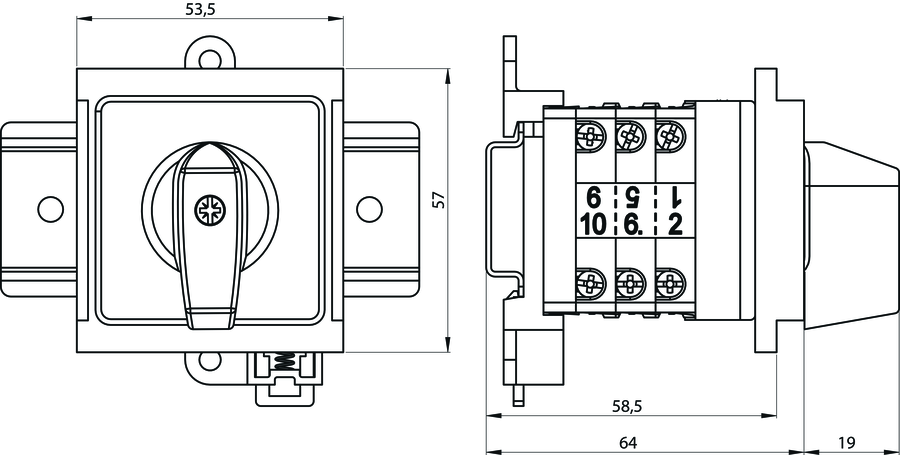

  • SK16 S10 Nockenschalter mit Abdeckung - Maße
