SK10 P Кулачковый переключатель с креплением на переднюю панель

SK10 P Кулачковый переключатель с креплением на переднюю панель

Кулачковые переключатели с креплением на передюю панель SK10/16/20 P

SK#-#\#
Номинальное напряжение изоляции Ue 690 В
Номинальное напряжение импульсное выдерживаемое Uimp 4 кВ
Длительный номинальный ток Iu=Ith 16 A
Номинальный ток включения Ie в кат. AC-21A, AC-22A 10 A (230/400/500/690 B)
Номинальная мощность включения Pe в кат. AC-23A 2 кВт (230 В)
4 кВт (400 В)
5 кВт (500 В)
6 кВт (690 В)
Номинальная мощность включения Pe в кат. AC-3 1,5 кВт (230 В)
3 кВт (400 В)
3,5 кВт (500 В)
5 кВт (690 В)
Номинальный ток включения Ie в кат. DC-21A 10 A (24 B)
6 A (110 B)
5 A (220 B)
Номинальный ток кратковременный допустимый Icw(1сек) 0,25 кA
Номинальный ток включения короткого замыкания Icm 0,34 кA
Номинальный ток короткого замыкания условный 10 кA
Номинальный ток предохранительной вставки gG 10 A
Сечение подводящих проводов 1...4 мм²
Момент затяжки зажимов 0,5 Нм
Крепление переключателя к передней панели 31/36
Механическая износостойкость 3,0 млн. (циклов В-О)
Температура окружающей среды -40 ... +70°C (рабочая)
-40 ... +70°C (хранения)
Степень защиты: PN-EN 60529 относительно панели IP65
Степень защиты корпуса OB IP65
Устойчивость к вибрации (согласно IEC 60068-2-6) 2...13, 2...100 Гц (частота)
± 1 мм (амплитуда ускорения)
± 0,7 g (амплитуда ускорения)
Устойчивость к ударам (согласно IEC 60068-2-27) 15 g (пиковое ускорение)
11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) 55°C (температура окружающей среды)
95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) степень жесткости 1
Количество сегментов в переключателе 1 ... 10
1.825 Переключатель 0-1 (1 - полюсный)
1.828 Переключатель 0-1 (2 - полюсный)
2.8211 Переключатель 0-1 (3 - полюсный)
2.8210 Переключатель 0-1 (4 - полюсный)
3.8220 Переключатель 0-1 (5 - полюсный)
3.8210 Переключатель 0-1 (6 - полюсный)
4.8240 Переключатель 0-1 (7 - полюсный)
4.824 Переключатель 0-1 (8 - полюсный)
5.8220 Переключатель 0-1 (9 - полюсный)
5.822 Переключатель 0-1 (10 - полюсный)
6.8210 Переключатель 0-1 (11 - полюсный)
6.821 Переключатель 0-1 (12 - полюсный)
7.8220 Переключатель 0-1 (13 - полюсный)
7.822 Переключатель 0-1 (14 - полюсный)
8.8270 Переключатель 0-1 (15 - полюсный)
8.827 Переключатель 0-1 (16- полюсный)
9.8210 Переключатель 0-1 (17 - полюсный)
9.821 Переключатель 0-1 (18 - полюсный)
10.8210 Переключатель 0-1 (19 - полюсный)
10.821 Переключатель 0-1 (20 - полюсный)
3.8368 Переключатель изменения направления вращения L-0-P
3.83139 Переключатель двухскоростной для двух отдельных обмоток
4.8390 Переключатель Даландера двухскоростной
7.8538 Переключатель Даландера двухскоростной с изменением направления вращения
4.831 Переключатель пусковой трехфазный 0-Y-∆
5.8538 Переключатель пусковой трехфазный с изменением направления вращения
6.4470 Переключатель Даландера трехскоростной для электродвигателя с обмоткой для низких оборотов
6.4480 Переключатель Даландера трехскоростной для электродвигателя с обмоткой для средних оборотов
6.4490 Переключатель Даландера трехскоростной для электродвигателя с обмоткой для высоких оборотов
4.883 Переключатель измерения напряжения
2.4414 Переключатель поворотный 0-1
2.8445 Переключатель цепей 0-1-2-3
1.834 Переключатель 1-0-2 (1 - полюсный)
2.8338 Переключатель 1-0-2 (2 - полюсный)
3.8380 Переключатель 1-0-2 (3 - полюсный)
4.8396 Переключатель 1-0-2 (4 - полюсный)
5.8380 Переключатель 1-0-2 (5 - полюсный)
6.8380 Переключатель 1-0-2 (6 - полюсный)
7.8380 Переключатель 1-0-2 (7 - полюсный)
8.8380 Переключатель 1-0-2 (8 - полюсный)
9.8380 Переключатель 1-0-2 (9 - полюсный)
10.8380 Переключатель 1-0-2 (10 - полюсный)

Исполнение

  • SK10 P Кулачковый переключатель с креплением на переднюю панель - P03, P23

    P03, P23

  • SK10 P Кулачковый переключатель с креплением на переднюю панель - P04, P24

    P04, P24

  • SK10 P Кулачковый переключатель с креплением на переднюю панель - P07, P27

    P07, P27

  • SK10 P Кулачковый переключатель с креплением на переднюю панель - P08, P28

    P08, P28

3D модель

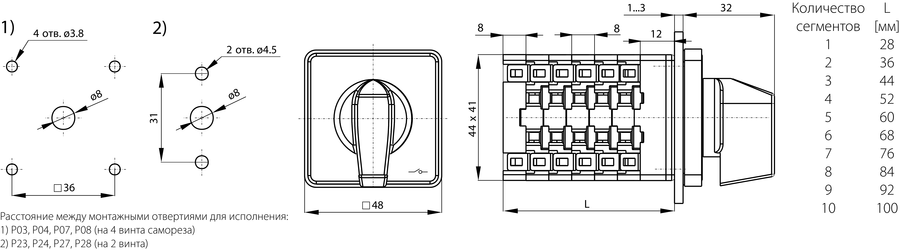

Размеры

  • SK10 P Кулачковый переключатель с креплением на переднюю панель - Размеры
