SK16G P22 Кулачковый переключатель с креплением на переднюю панель в отверстие ø22 поворотный ручкой

SK16G P22 Кулачковый переключатель с креплением на переднюю панель в отверстие ø22 поворотный ручкой

Кулачковые переключатели с креплением на передюю панель SK 10G/16G/20G P22

SK#G-#\#
Номинальное напряжение изоляции Ue 690 В
Номинальное напряжение импульсное выдерживаемое Uimp 4 кВ
Длительный номинальный ток Iu=Ith 20 A
Номинальный ток включения Ie в кат. AC-21A, AC-22A 16 A (230/400/500/690 B)
Номинальная мощность включения Pe в кат. AC-23A 3 кВт (230 В)
5 кВт (400 В)
6 кВт (500 В)
8 кВт (690 В)
Номинальная мощность включения Pe в кат. AC-3 2 кВт (230 В)
3,5 кВт (400 В)
4 кВт (500 В)
6 кВт (690 В)
Номинальный ток включения Ie в кат. DC-21A 16 A (24 B)
8 A (110 B)
6 A (220 B)
Номинальный ток кратковременный допустимый Icw(1сек) 0,5 кA
Номинальный ток включения короткого замыкания Icm 0,7 кA
Номинальный ток короткого замыкания условный 10 кA
Номинальный ток предохранительной вставки gG 16 A
Сечение подводящих проводов 1,0...2,5 мм² (жестких, гибких)
Момент затяжки зажимов 0,8 Нм
Крепление переключателя к передней панели ø22
Механическая износостойкость 3,0 млн. (циклов В-О)
Количество сегментов в переключателе 1 ... 6
1.825 Переключатель 0-1 (1 - полюсный)
1.828 Переключатель 0-1 (2 - полюсный)
2.8211 Переключатель 0-1 (3 - полюсный)
2.8210 Переключатель 0-1 (4 - полюсный)
3.8220 Переключатель 0-1 (5 - полюсный)
3.8210 Переключатель 0-1 (6 - полюсный)
4.8240 Переключатель 0-1 (7 - полюсный)
4.824 Переключатель 0-1 (8 - полюсный)
5.8220 Переключатель 0-1 (9 - полюсный)
5.822 Переключатель 0-1 (10 - полюсный)
6.8210 Переключатель 0-1 (11 - полюсный)
6.821 Переключатель 0-1 (12 - полюсный)
3.8368 Переключатель изменения направления вращения L-0-P
3.83139 Переключатель двухскоростной для двух отдельных обмоток
4.8390 Переключатель Даландера двухскоростной
4.831 Переключатель пусковой трехфазный 0-Y-∆
5.8538 Переключатель пусковой трехфазный с изменением направления вращения
6.4470 Переключатель Даландера трехскоростной для электродвигателя с обмоткой для низких оборотов
6.4480 Переключатель Даландера трехскоростной для электродвигателя с обмоткой для средних оборотов
6.4490 Переключатель Даландера трехскоростной для электродвигателя с обмоткой для высоких оборотов
4.883 Переключатель измерения напряжения
2.4414 Переключатель поворотный 0-1
2.8445 Переключатель цепей 0-1-2-3
1.834 Переключатель 1-0-2 (1 - полюсный)
2.8338 Переключатель 1-0-2 (2 - полюсный)
3.8380 Переключатель 1-0-2 (3 - полюсный)
4.8396 Переключатель 1-0-2 (4 - полюсный)
5.8380 Переключатель 1-0-2 (5 - полюсный)
6.8380 Переключатель 1-0-2 (6 - полюсный)

Исполнение

  • SK16G P22 Кулачковый переключатель с креплением на переднюю панель в отверстие ø22 поворотный ручкой - P22

    P22

  • SK16G P22 Кулачковый переключатель с креплением на переднюю панель в отверстие ø22 поворотный ручкой - P22C

    P22C

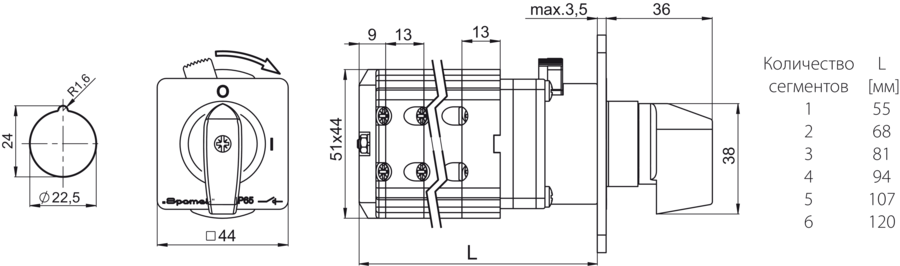

Размеры

  • SK16G P22 Кулачковый переключатель с креплением на переднюю панель в отверстие ø22 поворотный ручкой - Размеры

Download
