Ручна кнопка аварійна OA1
Ручні аварійні кнопки OA1
OA1-#-#\###
EAN:
Приклади позначень:
OA1-W01-A-02-24
Виконання для відкритої настінної установки з 2 розмикаючими контактами. При розбиванні скла кнопка спрацьовує автоматично, тип A. Світлодіодний індикатор LED на напругу 24 В постійного струму.
OA1-W02-B-10-230-M
Виконання для прихованої настінної установки з одним замикаючим контактом. При розбиванні скла необхідно натиснути кнопку, тип B. Світлодіодний індикатор LED на напругу 230 В змінного струму. У комплект входить молоточок.
Ручний сповіщувач (аварійна кнопка) OA1 є модифікацією сповіщувачів пожежних ручних ОР1 і відрізняється кольором корпусу та написами, що визначають функціональне призначення. Сповіщувач OA1 призначений для використання у місцях, де є вимоги ручного аварійного керування. Наприклад, використання при евакуаційних виходах: у разі виникнення надзвичайної ситуації, екстрене відкривання евакуаційних та аварійних виходів відбувається після розбивання захисного скла. OA1 також може бути використаний у місцях, де у разі виникнення аварійної ситуації, ушкоджуючи крихкий елемент – захисне скло, можна швидко відключити живлення. OA1 виготовляється у двох версіях: для відкритої настінної установки та прихованої настінної установки. Кожна версія має два типи – А та В. Для типу А – в аварійній ситуації для спрацьовування кнопки та створення аварійного сигналу потрібно лише розбити скло. Для типу В в аварійній ситуації потрібно розбити скло і натиснути кнопку. У кожному корпусі може бути встановлено 3 контакти SP22-10 (замикаючих) або SP22-01 (розмикаючих).
Створення та надсилання аварійного сигналу відбувається після розбивання скла (тип А) або після розбивання скла та натискання кнопки з автоматичним поверненням (тип B). Ліквідація аварійного стану відбувається шляхом заміни крихкого (захисного скла – символ замовлення PPOŻ-5701) елемента.
До виробу додається комплект етикеток з написом Аварійне Відкриття Двері та Аварійний Вимикач.
Створення та надсилання аварійного сигналу відбувається після розбивання скла (тип А) або після розбивання скла та натискання кнопки з автоматичним поверненням (тип B). Ліквідація аварійного стану відбувається шляхом заміни крихкого (захисного скла – символ замовлення PPOŻ-5701) елемента.
До виробу додається комплект етикеток з написом Аварійне Відкриття Двері та Аварійний Вимикач.
При виборі контактів слід врахувати тип кнопки (A або B)
ТИП A
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки контакти відкриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки контакти закриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після розбиття скла замикаючі контакти відкриваються, а контакти, що розмикають, закриваються.
ТИП B
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну - контакти закриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну – контакти відкриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після натискання кнопки замикаючі контакти закриваються, а розмикаючі контакти відкриваються.
ТИП A
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки контакти відкриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки контакти закриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після розбиття скла замикаючі контакти відкриваються, а контакти, що розмикають, закриваються.
ТИП B
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну - контакти закриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну – контакти відкриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після натискання кнопки замикаючі контакти закриваються, а розмикаючі контакти відкриваються.
| Номінальна напруга ізоляції Ui | 500 В |
| Тривалий номінальний струм Iu=Ith | 10 A |
| Номінальний струм ввімкнення Ie в кат. AC-15 | 2,5 A (230 B) 1,6 А (400/500 В) |
| Номінальний струм ввімкнення Ie в кат. DC-13 | 4 A (24 B) 1 A (110 B) 0,25 A (220 B) |
| Ступінь захисту | IP65 |
| Переріз під'єднувальних проводів | 2× 1...2,5 мм² (одножильних) 2× 1...2,5 мм² (багатожильний) |
Розміри

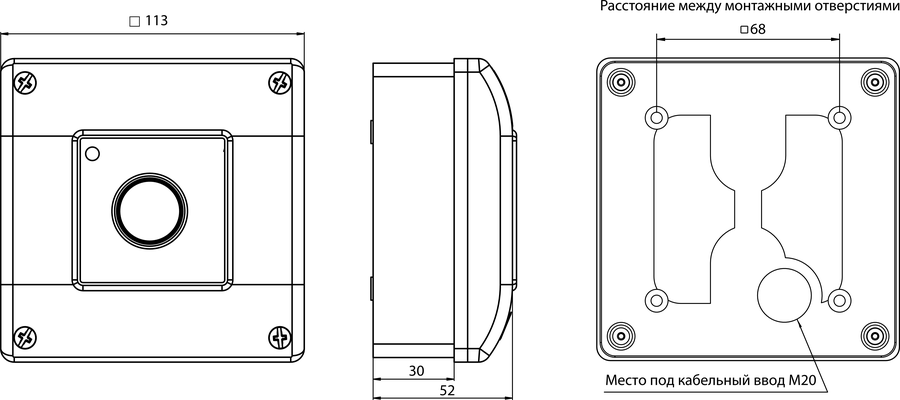

версія для відкритої настінної установки

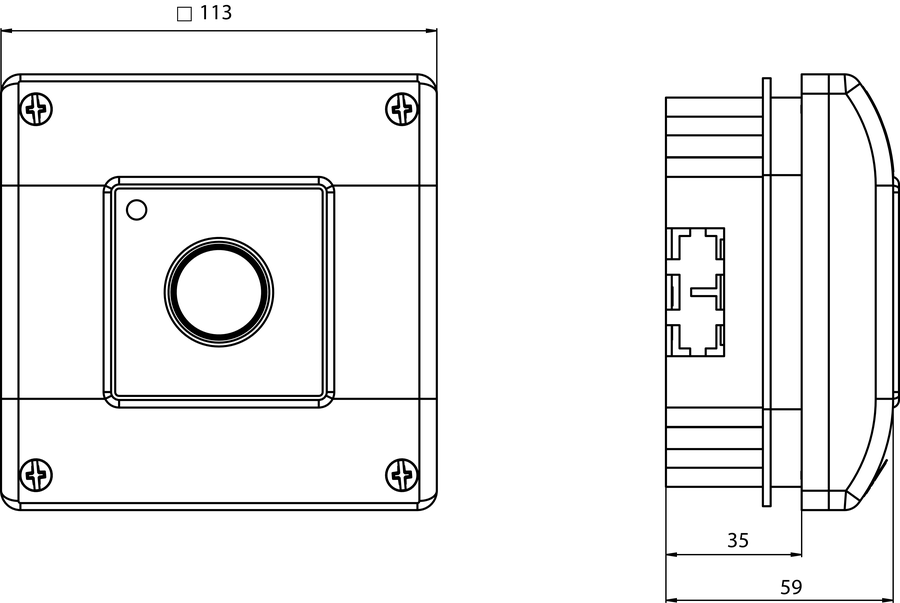

версія для прихованої настінної установки
