SK10G SA22 Cam switch, panel-mounted in ø22 opening, key-operated
Гърбични прекъсвачи за монтаж на пулт SK 10G/16G/20G SA22
SK#G-#\#
EAN:
| Номинално изолационно напрежение Ue | 690V |
| Номинално импулсно поносимо напрежение Uimp | 4 kV |
| Продължителен номинален ток Iu=Ith | 16 A |
| Номинален ток на включване Ie w kat. AC-21A, AC-22A | 10 A (230/400/500/690 V) |
| Номинална мощност на включване Pe w kat. AC-23A | 15 kW (230 V) 3 kW (230 V) 38 kW (500 V) 50 kW (690 V) |
| Номинална мощност на включване Pe w kat. AC-3 | 1,5 kW (230 V) 3 kW (400 V) 3,5 kW (500 V) 5 kW (690 V) |
| Номинален ток на включване Ie w kat. DC-21A | 10 A (24 V) 6 A (110 V) 5 A (220 V) |
| Номинален допустим кратковременен ток Icw(1s) | 0,5 kA |
| Номинален действащ ток на късо съединение Icm | 0,7 kA |
| Номинал допустим ток на късо съединение | 10 kA |
| Номинален ток на вложката на предпазителя gG | 10 A |
| Сечение на свързващите проводници | 1,0...2,5 mm² (solid, stranded) |
| Момент на затягане на клемите | max 0.8 Nm |

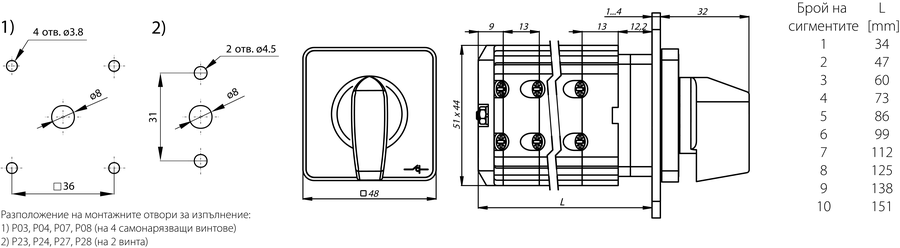

| Монтиране на прекъсвачи към панел | ø22 |
| Механична устойчивост | 3,0 mln (цикли на преместване) |
| Брой на сегментите в прекъсвача | 1 ... 3 |
| 1.825 | Прекъсвач 0-1 (1 - полюсен) |
| 1.828 | Прекъсвач 0-1 (2 - полюсен) |
| 2.8211 | Прекъсвач 0-1 (3 - полюсен) |
| 2.8210 | Прекъсвач 0-1(4 - полюсен) |
| 3.8220 | Прекъсвач 0-1 (5 - biegunowy) |
| 3.8210 | Прекъсвач 0-1 (6 - полюсен) |
| 3.8368 | Превключвател на посоката на оборотите L-0-P |
| 3.83139 | Двускоростен превключвател с две отделни намотки |
| 2.4414 | оборотни прекъсвачи |
| 2.8445 | Контролен п-ревключвател 0-1-2-3 |
| 1.834 | Прекъсвач 1-0-2 (1 - полюсен) |
| 2.8338 | Прекъсвач 1-0-2 (2 - полюсен) |
| 3.8380 | Прекъсвач 1-0-2 (3 - полюсен) |
