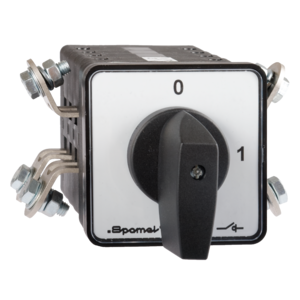

SK125 P Vačkový spínač pro uchycení do pultu
Vačkový spínač pro uchycení do pultu SK125 P
SK#-#\#
EAN:
| Jmenovité izolační napětí Ue | 690 V |
| Jmenovité impulzní napětí Uimp | 8 kV |
| Jmenovitý tepelný proud Iu | 125 A |
| Jmenovitý tepelný proud prostředí Ith | 125 A |
| Frekvence | 50/60 Hz |
| Jmenovitý spínací proud Ie w kat. AC-21A, AC-22A | 125 A (230/400/500/690 V) |
| Jmenovitý výkon Pe w kat. AC-23A | 20 kW (230 V) 34 kW (400 V) 40 kW (500 V) 55 kW (690V) |
| Jmenovitý výkon Pe w kat. AC-3 | 20 kW (230 V) 28 kW (400 V) 34 kW (500 V) 40 kW (690 V) |
| Úhel spínání | 45°-90° |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 1,7 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 2,5 kA |
| Připojovací vodiče | s očkem ø8 |
| Uchycení spínače do pultu | □68 |
| Připojovací šrouby | M8 |
| Max. utahovací moment dotažení vodičů | 12 Nm |
| Teplota prostředí | -40 ... +70°C (pracovní) -40 ... +70°C (skladování) |
| Stupeň krytí: PN-EN 60529 vzhledem k pultu | IP65 |
| Stopień snečištění EN 60947-1 | 3 |
| Počet segmentů spínače | 1 ... 7 |
| 2.42110 | Vypínač 0-1 (1 - fázový) |
| 2.42111 | Vypínač 0-1 (2 - fázový) |
| 4.4284 | Vypínač 0-1 (3 - fázový) |
| 4.4285 | Vypínač 0-1 (4 - fázový) |
| 2.43147 | Přepínač1-0-2 (1 - fázový) |
Provedení
-
P03
-
P04
-
P07
-
P08
