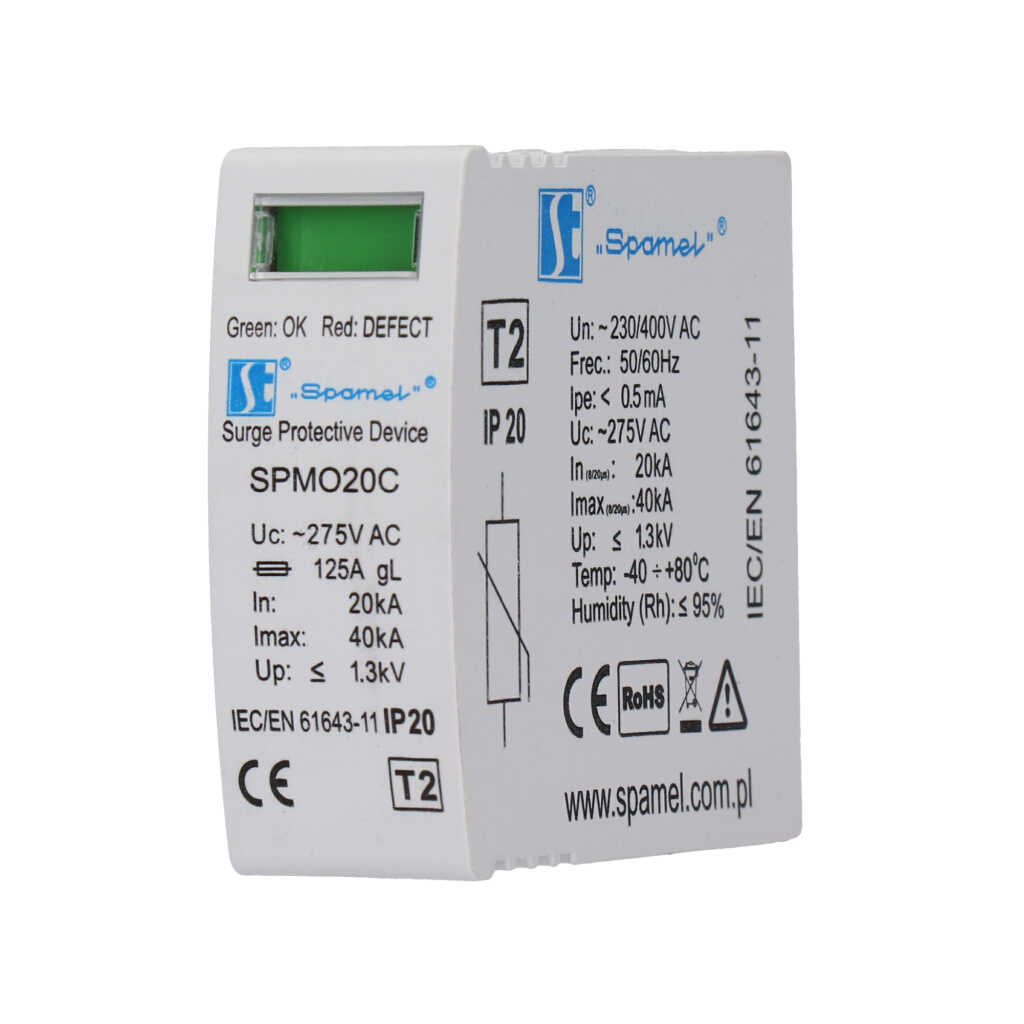

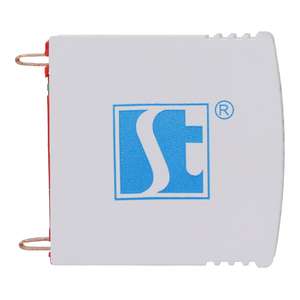

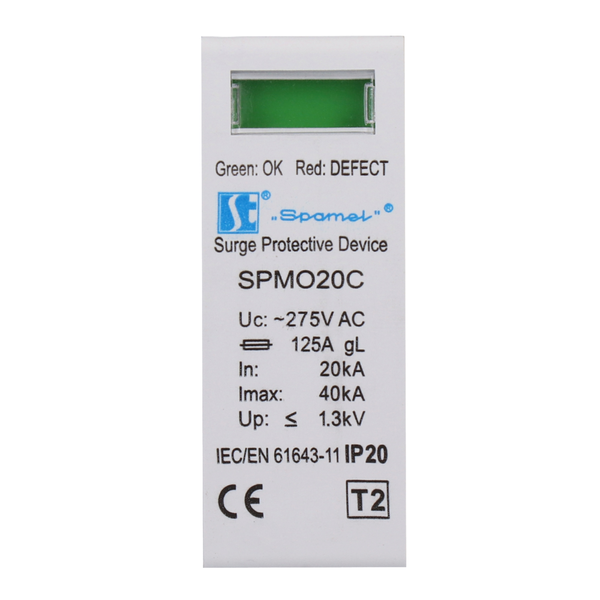

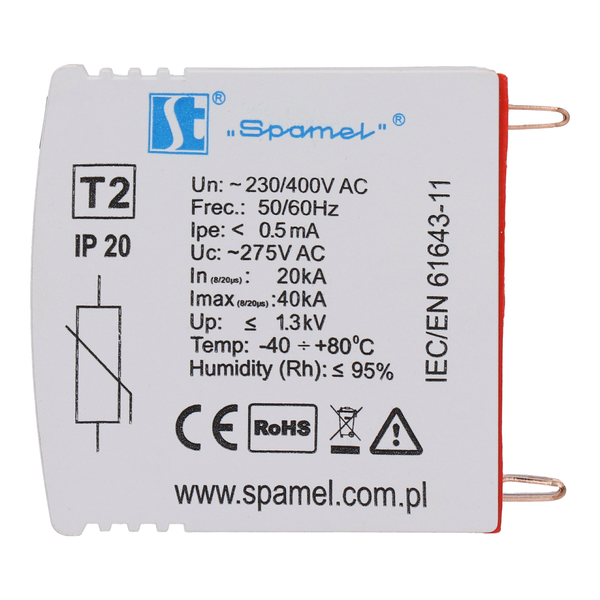

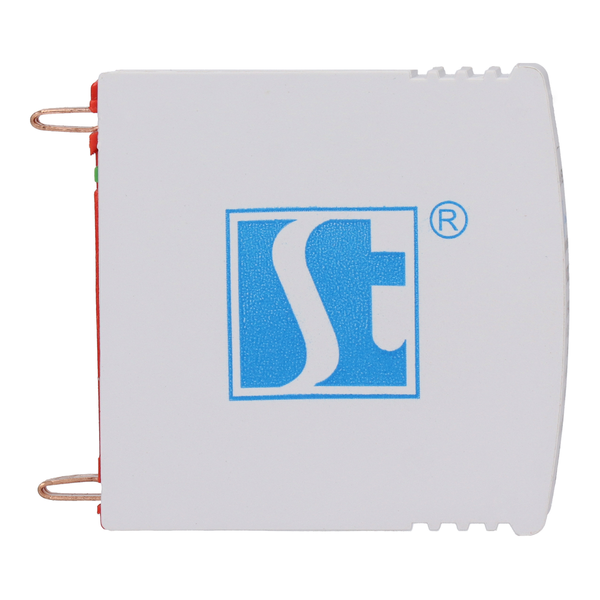

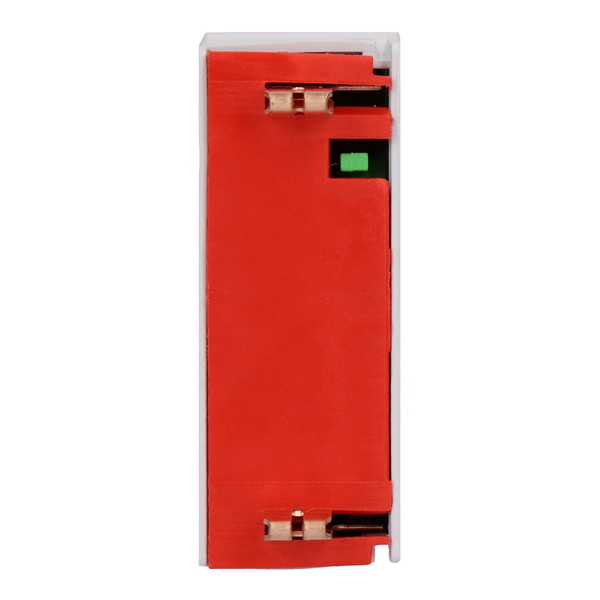

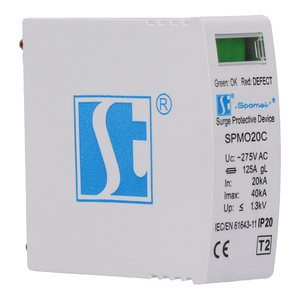

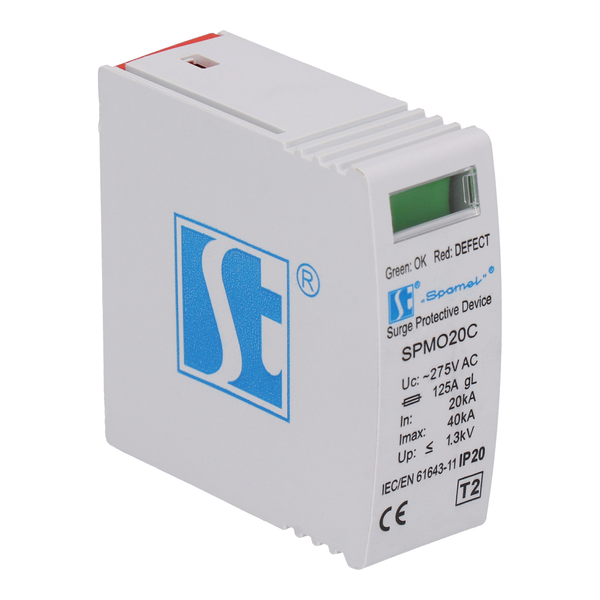

Moduł warystorowego ogranicznika przepięć typ 2 (klasa C) SPMO20C

Ograniczniki serii SPMO firmy Spamel znajdują swoje zastosowanie w rozdzielnicach elektrycznych mieszkań, budynków jednorodzinnych oraz niewielkich budynków użytkowych. Ograniczniki służą ochronie instalacji elektrycznych zapobiegając przenikaniu prądów udarowych do linii zasilającej. Zgodne z normą IEC/EN 61643-11. Produkt został przebadany w Instytucie Fizyki Plazmy i Mikrosyntezy.

Ogranicznik przepięć	Typ 2, Klasa II
Typ sieci	TN-S/TN-C
Napięcie znamionowe AC Un	230/400 V
Największe napięcie trwałej pracy AC Uc	275 V
Napięciowy poziom ochrony Up	≤ 1,3 kV
Nominalny prąd wyładowczy In (8/20μs)	20 kA
Maksymalny prąd wyładowczy Imax (8/20μs)	40 kA
Prąd upływu IPE	< 0,5mA
Prąd zwarciowy ISCCR	20 kA
Maksymalny dodatkowy bezpiecznik	125 gL/gG
Częstotliwość	50/60 Hz
Rezystancja izolacji RISOL	> 10³ MΩ
Stan wkładki	zielony – OK, czerwony - brak ochrony
Zdalna sygnalizacja uszkodzenia	tak
Stopień ochrony	IP20
Temperatura pracy	-40°C...+80°C
Dopuszczalna wilgotność Rh	≤ 95%
Moment dokręcania zacisków	2,0 Nm
Przekrój przewodów przyłączeniowych (sztywny, giętki)	6...35 mm² / 4...25 mm²
Sposób montażu	do szyny TH35
Materiał podstawy	PA6, Test Palności UL94-V0
Materiał wkładki	PA6, Test Palności UL94-V0
Miejsce instalacji	Tylko do użytku wewnątrz pomieszczeń
