Wyłaczniki nadprądowe SPMN

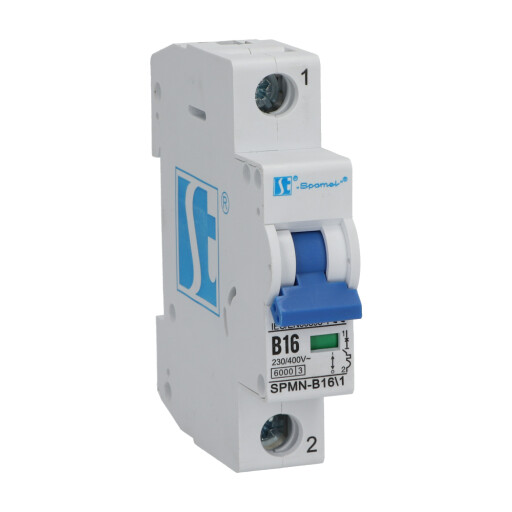

Wyłączniki nadprądowe SPMN
SPMN-##\#
EAN:
Cena netto:
Cena brutto:
Wyłączniki nadprądowe serii SPMN są zaprojektowane do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Działają one na zasadzie automatycznego wyłączania obwodu, gdy natężenie prądu przekroczy bezpieczny poziom, co zapobiega uszkodzeniom przewodów, urządzeń i ewentualnym pożarom.
Ochrona przed przeciążeniami:
Gdy zbyt wiele urządzeń jest podłączonych do jednego obwodu lub gdy urządzenia pobierają więcej prądu niż instalacja jest w stanie bezpiecznie obsłużyć, następuje przeciążenie. Wyłącznik nadprądowy reaguje na to, wyłączając obwód i zapobiegając przegrzewaniu się przewodów i potencjalnemu uszkodzeniu.
Ochrona przed zwarciami:
Zwarcie występuje, gdy dochodzi do niekontrolowanego przepływu prądu między dwoma punktami o różnym potencjale (np. przewód fazowy i neutralny). Zwarcie powoduje gwałtowny wzrost natężenia prądu, co może doprowadzić do poważnych uszkodzeń. Wyłącznik nadprądowy, dzięki swojej konstrukcji (np. cewce elektromagnetycznej), szybko wykrywa zwarcie i odłącza obwód.
Zastosowanie w instalacjach elektrycznych:
Wyłączniki nadprądowe są kluczowym elementem każdej instalacji elektrycznej, zarówno w budynkach mieszkalnych jak i przemysłowych. Zapewniają one bezpieczeństwo użytkownikom i chronią instalację przed
uszkodzeniami.
Ochrona przed przeciążeniami:
Gdy zbyt wiele urządzeń jest podłączonych do jednego obwodu lub gdy urządzenia pobierają więcej prądu niż instalacja jest w stanie bezpiecznie obsłużyć, następuje przeciążenie. Wyłącznik nadprądowy reaguje na to, wyłączając obwód i zapobiegając przegrzewaniu się przewodów i potencjalnemu uszkodzeniu.
Ochrona przed zwarciami:
Zwarcie występuje, gdy dochodzi do niekontrolowanego przepływu prądu między dwoma punktami o różnym potencjale (np. przewód fazowy i neutralny). Zwarcie powoduje gwałtowny wzrost natężenia prądu, co może doprowadzić do poważnych uszkodzeń. Wyłącznik nadprądowy, dzięki swojej konstrukcji (np. cewce elektromagnetycznej), szybko wykrywa zwarcie i odłącza obwód.
Zastosowanie w instalacjach elektrycznych:
Wyłączniki nadprądowe są kluczowym elementem każdej instalacji elektrycznej, zarówno w budynkach mieszkalnych jak i przemysłowych. Zapewniają one bezpieczeństwo użytkownikom i chronią instalację przed
uszkodzeniami.
| Napięcie znamionowe AC Un | 230/400V |
| Charakterystyka wyzwalania In | B:(3~5)/C:(5~10)/D:(10~20) |
| Prąd znamionowy In (A) | 1/2/3/4/5/6/10/16/20/25/32/40/50/63 |
| Częstotliwość znamionowa | 50-60 Hz |
| Znamionowe napięcie udarowe wytrzymywane (Uimp) | 6kV |
| Znamionowa zdolność wyłączania (Icn) | 6kA |
| Liczba biegunów | 1/2/3/4 |
| Wytrzymałość elektryczno-mechaniczna | 10 000 operacji przełączania |
| Stopień ochrony | IP20 |
| Moment dokręcania zacisków | 2,5 Nm |
| Przekrój przewodów przyłączeniowych | 1-25 mm2 |
| Przekrój przewodów przyłączeniowych (sztywny, giętki) | - |
| Sposób montażu | do szyny TH35 (DIN) |
| Zakres temperatur pracy | -25°C...+55°C |
| Zgodność z normą | IEC/EN 60898-1 |
| Wskaźnik położenia styków | O-OFF/I-ON |
| Zaciski | windowy (karbowany) do podłączenia przewodu widełkowy do podłączenia szyny łączeniowej |
