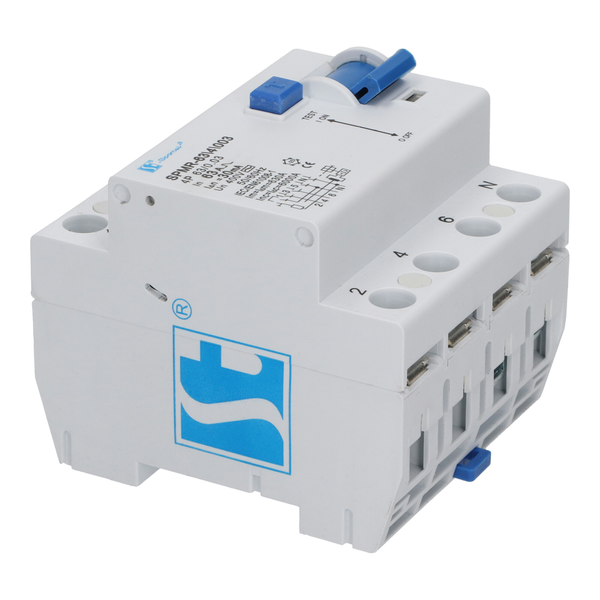

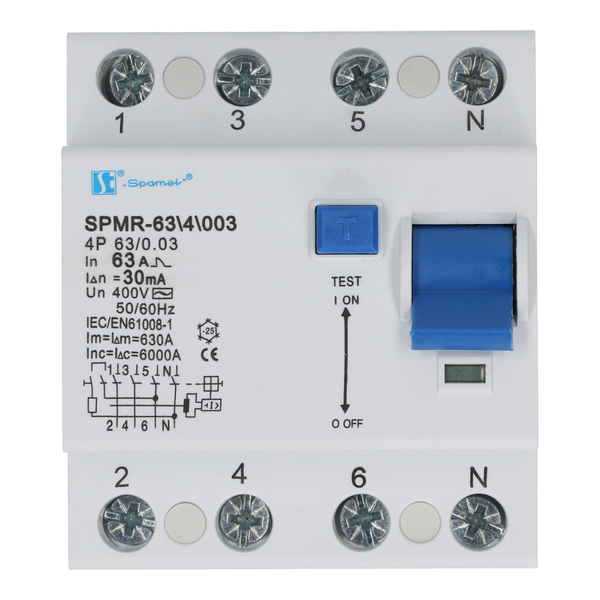

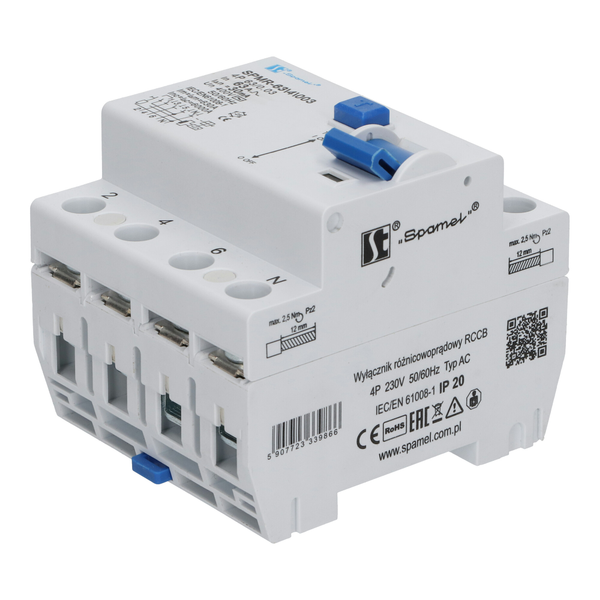

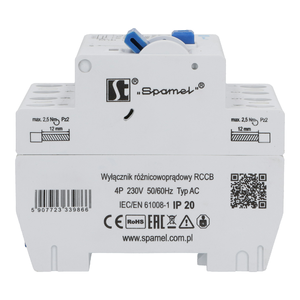

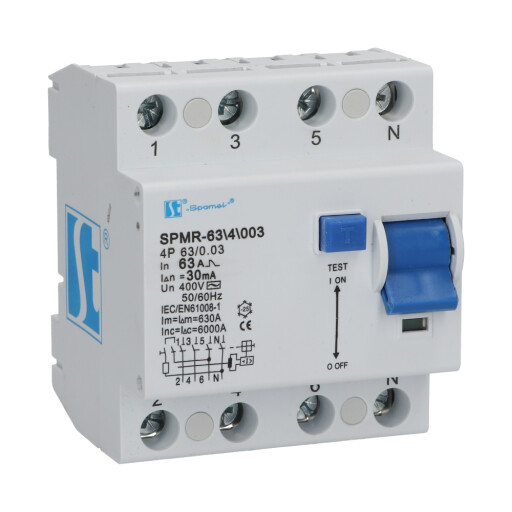

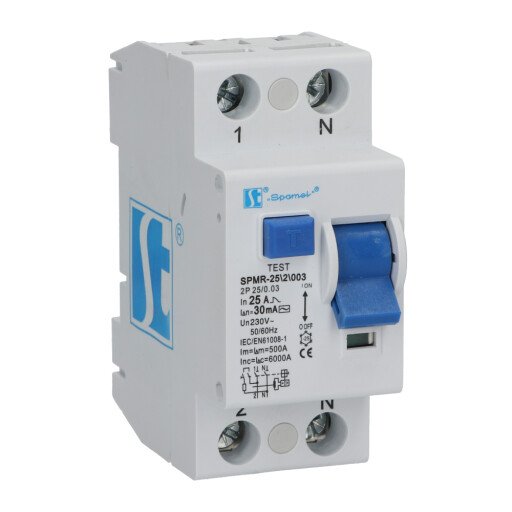

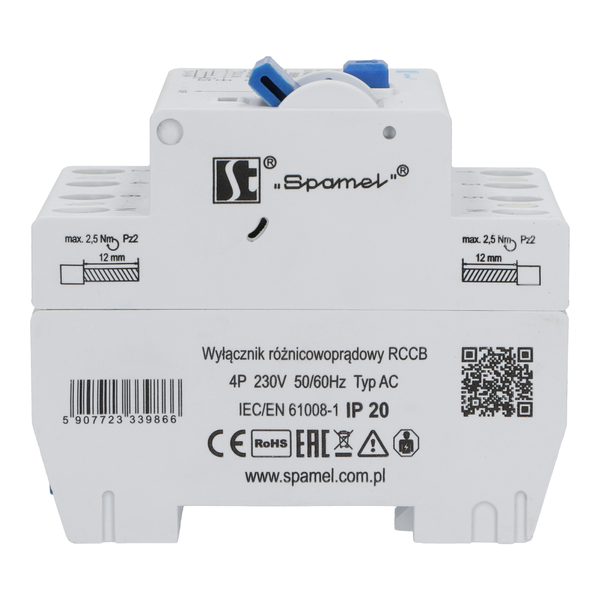

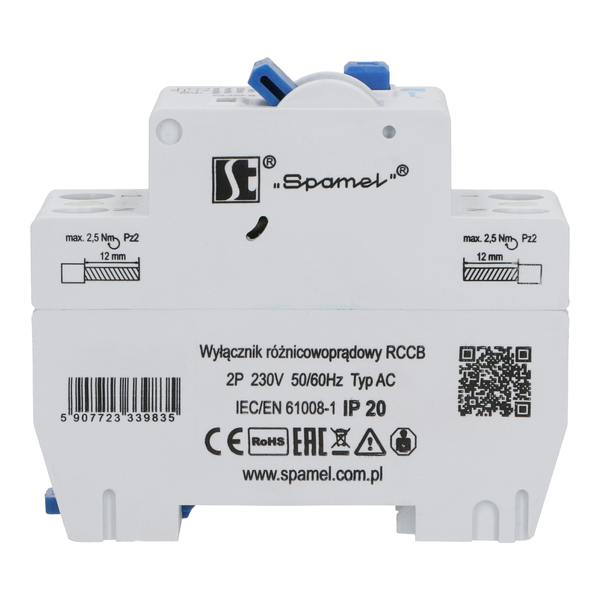

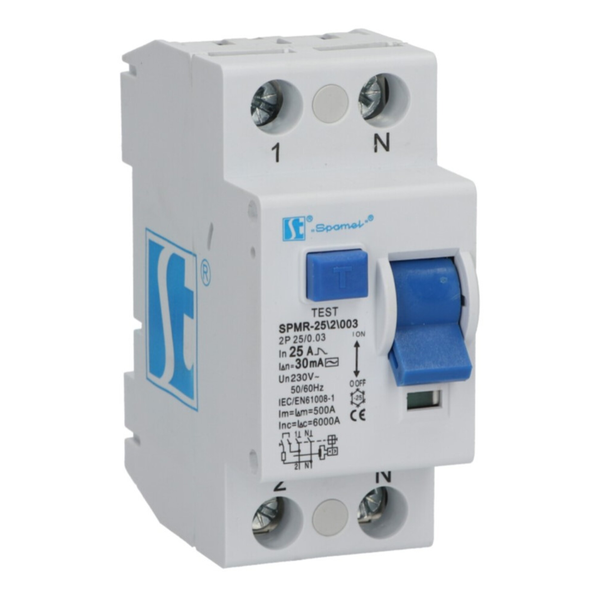

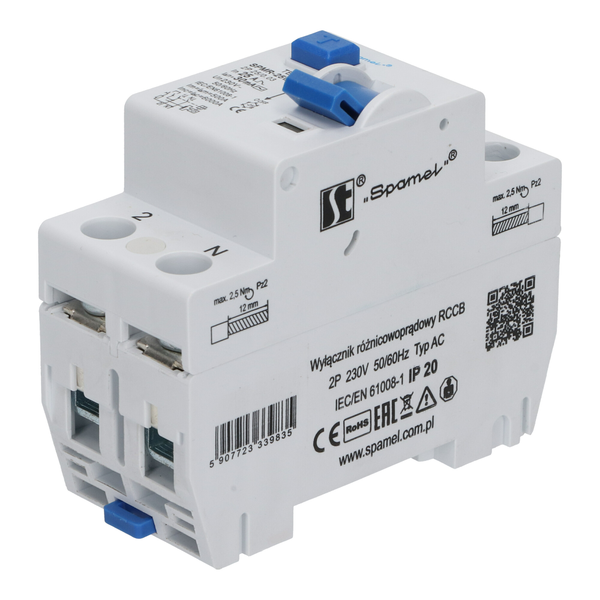

Wyłączniki różnicowoprądowe SPMR
Wyłączniki różnicowoprądowe SPMR
SPMR-##\#
EAN:
Cena netto:
Cena brutto:
Czułość: (brak) - typ AC; A - typ A
Wyłączniki różnicowo-prądowe serii SPMR to urządzenia zabezpieczające instalacje elektryczne, które chronią ludzi przed porażeniem prądem i zapobiegają powstawaniu pożarów. Działają one na zasadzie wykrywania różnicy między prądem wpływającym do obwodu a prądem z niego wypływającym, odłączając zasilanie w przypadku wykrycia nieprawidłowości.
Ochrona przeciwporażeniowa:
Głównym zadaniem wyłączników różnicowo-prądowych jest ochrona ludzi przed porażeniem prądem, zarówno w przypadku dotyku bezpośredniego (np. dotknięcie przewodu pod napięciem), jak i pośredniego (np. dotknięcie obudowy urządzenia, które uległo uszkodzeniu).
Ochrona przeciwpożarowa:
Wyłączniki różnicowo-prądowe pomagają zapobiegać pożarom, które mogą być spowodowane zwarciami lub uszkodzeniami instalacji elektrycznej, reagując na prądy upływowe i odcinając zasilanie.
Ochrona w różnych warunkach:
Wykorzystywane są w instalacjach domowych, w miejscach o zwiększonym ryzyku porażenia prądem (np. łazienki, kuchnie),
a także w obiektach przemysłowych, na placach budowy i w gospodarstwach rolnych.
Ochrona przeciwporażeniowa:
Głównym zadaniem wyłączników różnicowo-prądowych jest ochrona ludzi przed porażeniem prądem, zarówno w przypadku dotyku bezpośredniego (np. dotknięcie przewodu pod napięciem), jak i pośredniego (np. dotknięcie obudowy urządzenia, które uległo uszkodzeniu).
Ochrona przeciwpożarowa:
Wyłączniki różnicowo-prądowe pomagają zapobiegać pożarom, które mogą być spowodowane zwarciami lub uszkodzeniami instalacji elektrycznej, reagując na prądy upływowe i odcinając zasilanie.
Ochrona w różnych warunkach:
Wykorzystywane są w instalacjach domowych, w miejscach o zwiększonym ryzyku porażenia prądem (np. łazienki, kuchnie),
a także w obiektach przemysłowych, na placach budowy i w gospodarstwach rolnych.
| Czułość | A, AC |
| Napięcie znamionowe AC Un | 230/400V AC |
| Prąd znamionowy zestawu InA | 25A/40A/63A |
| Częstotliwość znamionowa | 50-60 Hz |
| Znamionowa zdolność łączeniowa prądu różnicowego | 500A |
| Znamionowy prąd różnicowy IΔn | 10mA 30mA 100mA 300mA 500mA |
| Znamionowy prąd różnicowy nieaktywny IΔn | 0,5 |
| Znamionowy warunkowy prąd różnicowy wyłączalny IΔc | 6000A |
| Liczba biegunów | 2/4 |
| Wytrzymałość elektryczna | 4000 operacji przełączania |
| Wytrzymałość zwarciowa Inc | 6000A |
| Stopień ochrony | IP20 |
| Moment dokręcania zacisków | 2,5 Nm |
| Przekrój przewodów przyłączeniowych | 1-25 mm2 |
| Sposób montażu | do szyny TH35 (DIN) |
| Czas wyzwolenia | ≤ 0,1s |
| Zakres temperatur pracy | -25ºC...+55ºC |
| Zakres prądu różnicowego wyzwalającego | 0,5(IΔn ~ IΔn) |
| Zgodność z normą | IEC/EN 61008-1 |
| Wskaźnik położenia styków | O-OFF/I-ON |

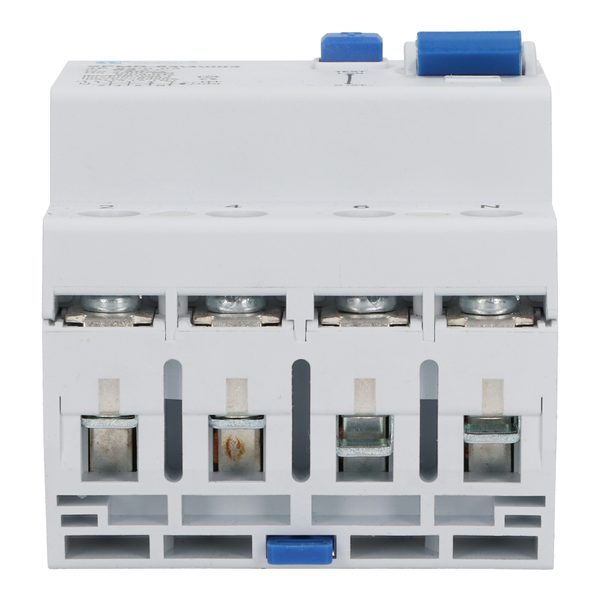

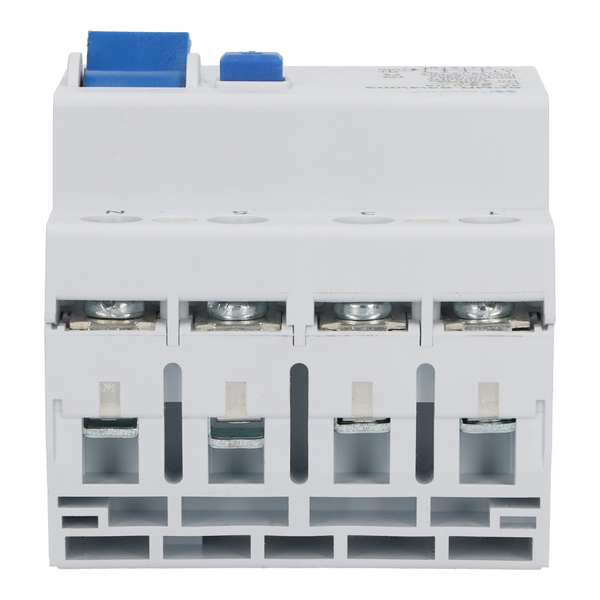

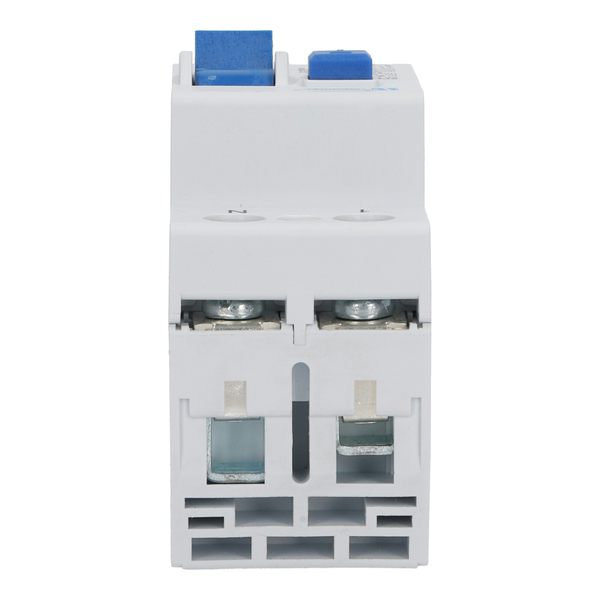

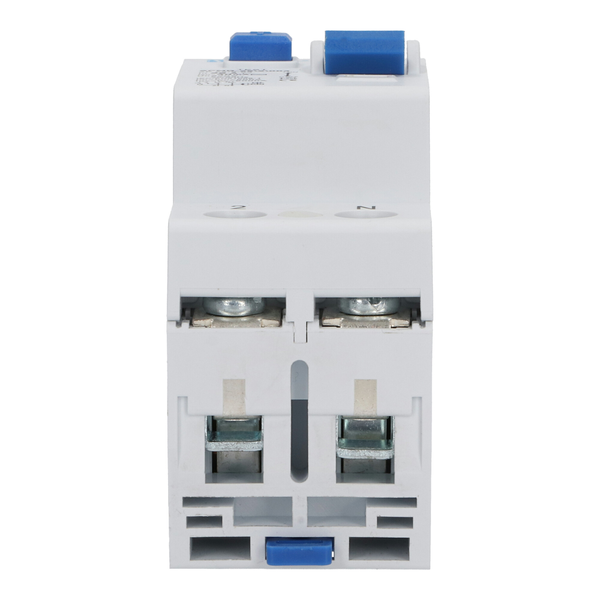

| Zaciski | windowy (karbowany) do podłączenia przewodu widełkowy do podłączenia szyny łączeniowej |
