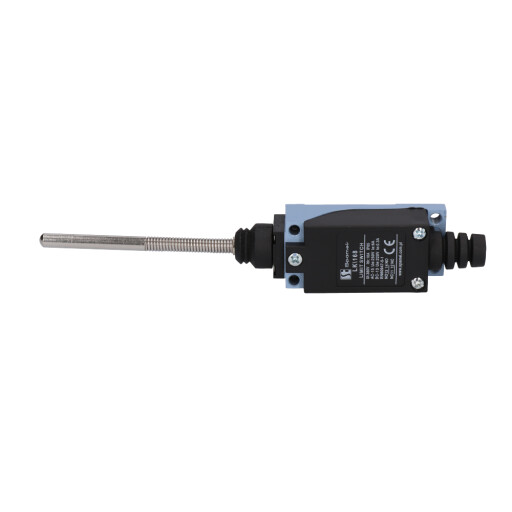

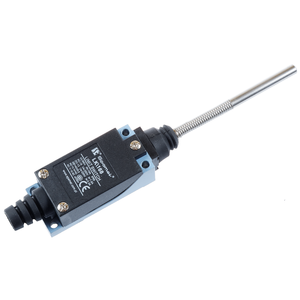

LK\168 Łącznik krańcowy dźwignia sprężynowa

LK\168 Łącznik krańcowy dźwignia sprężynowa

Łączniki krańcowe LK 100

LK\168

Dwuobwodowy łącznik krańcowy
Wytrzymała konstrukcja ze sztywnego plastiku i stopu aluminium (górna część i osłona tworzą zwartą formę)
Małe rozmiary, konstrukcja wodo- i olejoodporna. Wbudowany łącznik z podwójnym mechanizmem sprężynowym
Większa trwałość mechaniczna. Płynne działanie, dłuższy czas pracy
Konstrukcja otworów ułatwia montaż przewodów
Bogaty wybór elementów uruchamiających, łatwość obsługi
Zgodność z normą IEC 60947-5-1
EN 60947-5-1
UL508
CSAC22-2Nº 14
IEC 60204-1 (komponenty)
EN 60204-1 (komponenty)
Temperatura otoczenia -25 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Odporność na wibrację (wg IEC 60068-2-6) 55 Hz, 1,5 mm podwójna amplituda
Odporność na udary (wg IEC 60068-2-27) 30g
18 ms w dowolnym położeniu
Stopień ochrony IP 65, zgodność z IEC60529
Trwałość mechaniczna 15 mln (cykli)
Napięcie znamionowe izolacji Ui 500V, stopień zanieczyszczenia 3, zgodność z IEC 60947-1
300V, zgodność z UL508, CSA C22-2n° 14
Przekrój przewodów przyłączeniowych maks. 2,5 mm² (zaciski)
Obciążenie indukcyjne AC15, B300 (Ue=240V, Ie=1,5A)
DC-13, R300 (Ue=250V, Ie=0,1A)
Obciążenie rezystancyjne 250V, 5A
Częstość łączeń 120 cykli/min
Rezystancja izolacji >100 MΩ. 500 V
Rezystancja zestyku <25 MΩ, 5 V, 5 mA, po 10 mln cykli
Wytrzymałość elektryczna 1 mln cykli, AC-15 (Ue=240 V, Ie = 1,5 A)
Izolacja styków Za
Dławnica gumowa, max Ø 6...9 mm
Wyzwalanie dowolna ruchoma część
Maksymalna prędkość wyzwalania 1,3 m/s
Maksymalna siła wyzwalania 150 g

Model 3D

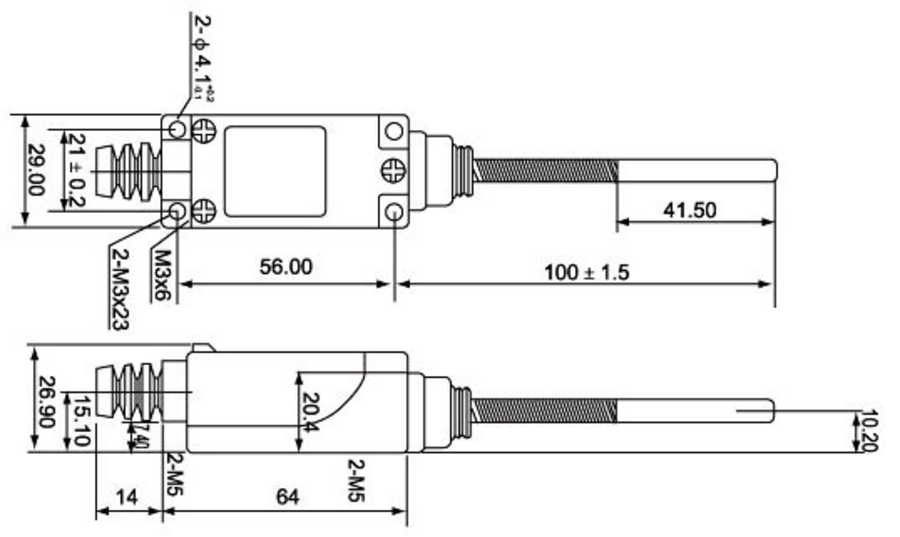

Wymiary

  • LK\168 Łącznik krańcowy dźwignia sprężynowa - Wymiary
