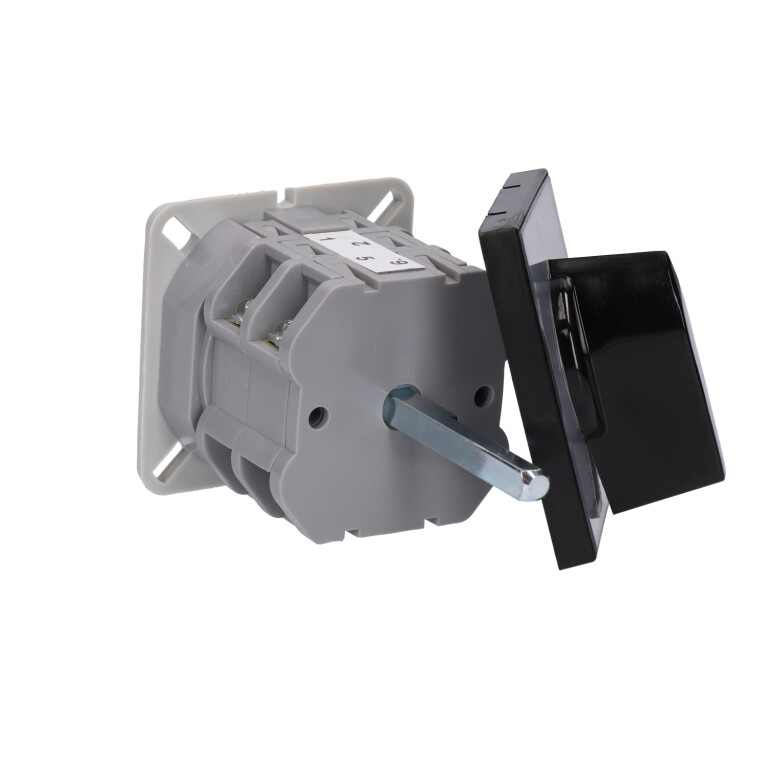

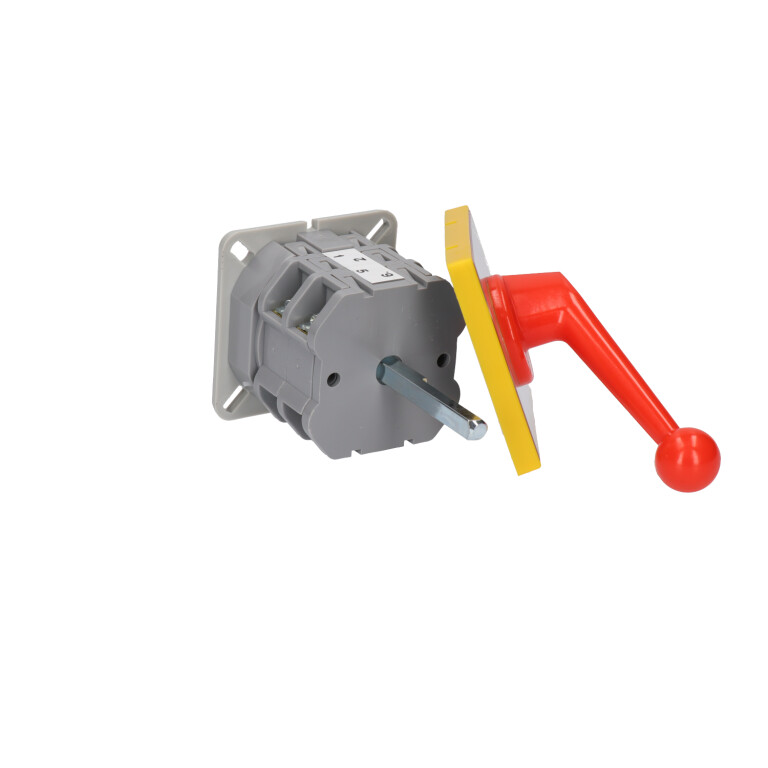

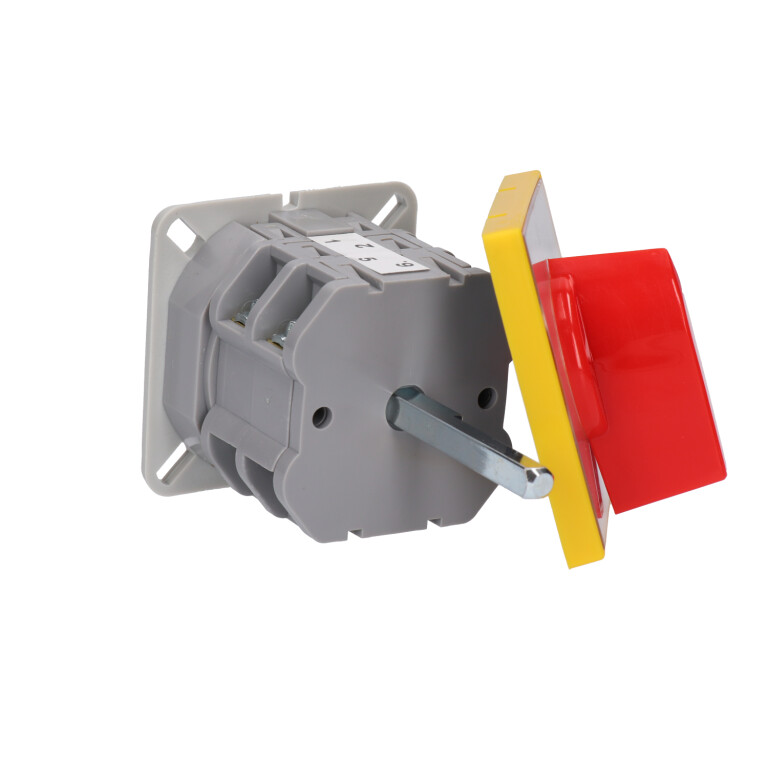

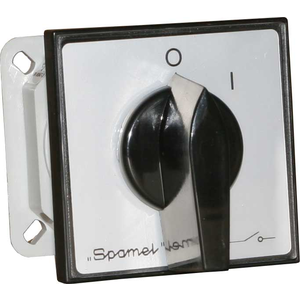

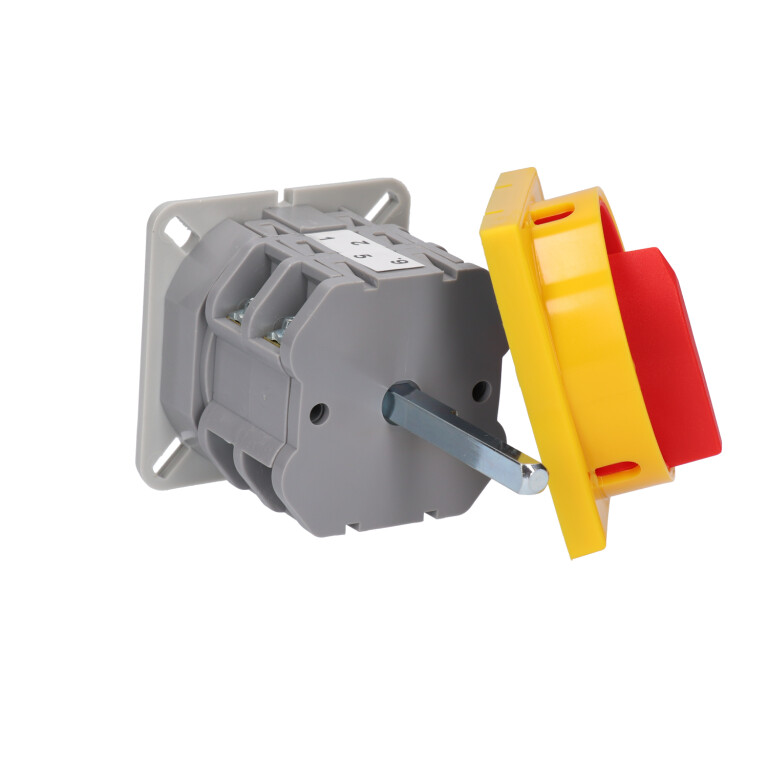

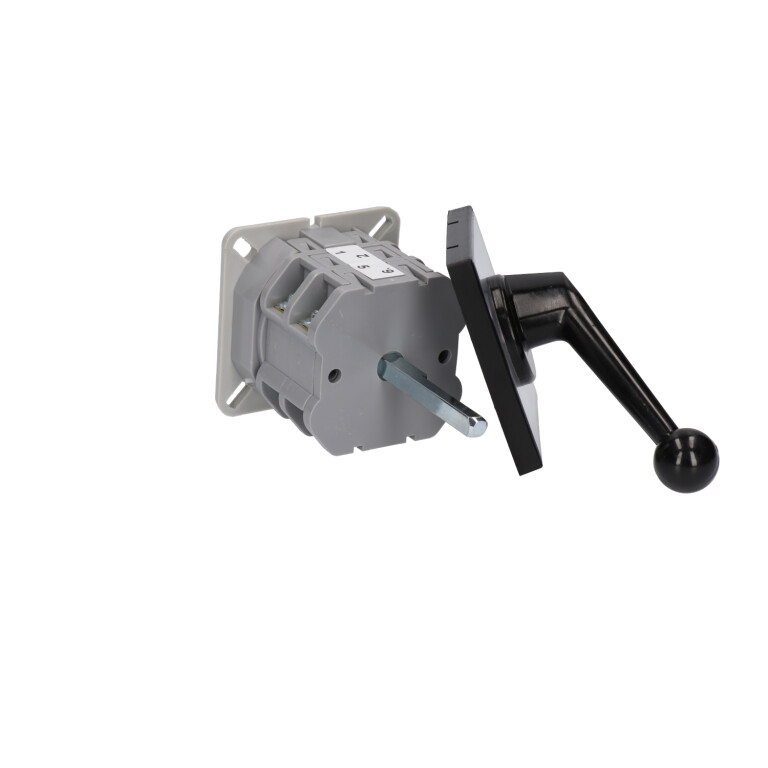

ŁK25R B Łącznik krzywkowy mocowany do bazy
Łączniki krzywkowe mocowane do bazy ŁK 16R/25R/32R B
ŁK#R-#\#
EAN:
Cena netto:
Cena brutto:
Produkt został dodany do zamówienia
Napięcie znamionowe izolacji Ui | 690 V |
Napięcie znamionowe udarowe wytrzymywalne Uimp | 6 kV |
Prąd znamionowy ciągły Iu=Ith | 25 A |
Znamionowa moc łączeniowa Pe w kat. AC-3 | 7 kW (230 V) 13 kW (400 V) 10 kW (690 V) |
Znamionowa moc łączeniowa Pe w kat. AC-4 | 6 kW (230 V) 8 kW (400 V) 7 kW (690 V) |
Prąd znamionowy łączeniowy Ie w kat. AC-3 | 25 A (230 V) 25 A (400 V) 14 A (690 V) |
Prąd znamionowy łączeniowy Ie w kat. AC-4 | 20 A (230 V) 16 A (400 V) 8 A (690 V) |
Prąd znamionowy łączeniowy Ie w kat. DC-21 | 12 A (110 V) 3 A (220 V) |
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 1 kA |
Prąd znamionowy załączalny zwarciowy Icm | 1,4 kA |
Prąd znamionowy zwarciowy umowny | 13 kA |
Prąd znamionowy wkładka bezpiecznikowa gG | 25 A |
Moment dokręcania zacisków | 1,2 Nm |
Trwałość mechaniczna | 3,0 mln (cykli przestawieniowych) |
Temperatura otoczenia | -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) |
Przekrój przewodów przyłączeniowych | 2,5...6 mm² |
Stopień ochrony: PN-EN 60529 względem pulpitu | IP65 |
Odporność na wibrację (wg IEC 60068-2-6) | 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda przemieszczenia) ± 0,7 g (amplituda przyspieszenia) |
Odporność na udary (wg IEC 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) | ostrość próby 1 |

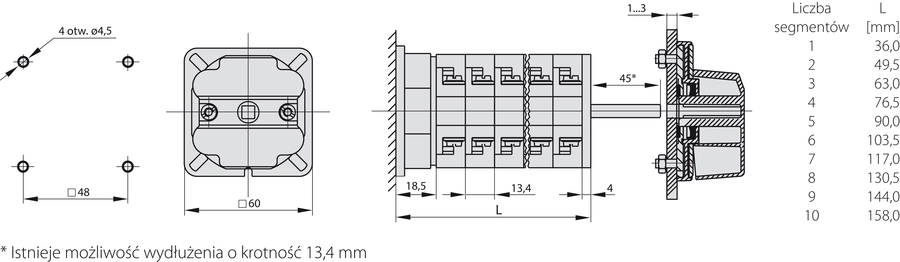

Liczba segmentów w łączniku | 1 ... 10 |
1.825 | Rozłącznik 0-1 (1 - biegunowy) |
1.828 | Rozłącznik 0-1 (2 - biegunowy) |
2.8211 | Rozłącznik 0-1 (3 - biegunowy) |
2.8210 | Rozłącznik 0-1 (4 - biegunowy) |
3.8220 | Rozłącznik 0-1 (5 - biegunowy) |
3.8210 | Rozłącznik 0-1 (6 - biegunowy) |
4.8240 | Rozłącznik 0-1 (7 - biegunowy) |
4.824 | Rozłącznik 0-1 (8 - biegunowy) |
5.8220 | Rozłącznik 0-1 (9 - biegunowy) |
5.822 | Rozłącznik 0-1 (10 - biegunowy) |
6.8210 | Rozłącznik 0-1 (11 - biegunowy) |
6.821 | Rozłącznik 0-1 (12 - biegunowy) |
7.8220 | Rozłącznik 0-1 (13 - biegunowy) |
7.822 | Rozłącznik 0-1 (14 - biegunowy) |
8.8270 | Rozłącznik 0-1 (15 - biegunowy) |
8.827 | Rozłącznik 0-1 (16- biegunowy) |
9.8210 | Rozłącznik 0-1 (17 - biegunowy) |
9.821 | Rozłącznik 0-1 (18 - biegunowy) |
10.8210 | Rozłącznik 0-1 (19 - biegunowy) |
10.821 | Rozłącznik 0-1 (20 - biegunowy) |
3.8368 | Przełącznik zmiany kierunku obrotów L-0-P |
3.83139 | Przełącznik dwubiegowy dwa oddzielne uzwojenia |
4.8390 | Przełącznik Dahlander'a dwubiegowy |
7.8538 | Przełącznik Dahlander'a dwubiegowy ze zmianą kierunku obrotów |
4.831 | Przełącznik rozruchowy trójfazowy 0-Y-∆ |
5.8538 | Przełącznik rozruchowy trójfazowy ze zmianą kierunku obrotów |
6.4470 | Przełącznik Dahlander'a trójbiegowy pojedyncze uzwojenie dla niskich obrotów |
6.4480 | Przełącznik Dahlander'a trójbiegowy pojedyncze uzwojenie dla średnich obrotów |
6.4490 | Przełącznik Dahlander'a trójbiegowy pojedyncze uzwojenie dla wysokich obrotów |
4.883 | Przełącznik pomiaru napięcia |
2.4414 | Rozłącznik obrotowy 0-1 |
2.8445 | Łącznik obwodów 0-1-2-3 |
1.834 | Rozłącznik 1-0-2 (1 - biegunowy) |
2.8338 | Rozłącznik 1-0-2 (2 - biegunowy) |
3.8380 | Rozłącznik 1-0-2 (3 - biegunowy) |
4.8396 | Rozłącznik 1-0-2 (4 - biegunowy) |
5.8380 | Rozłącznik 1-0-2 (5 - biegunowy) |
6.8380 | Rozłącznik 1-0-2 (6 - biegunowy) |
7.8380 | Rozłącznik 1-0-2 (7 - biegunowy) |
8.8380 | Rozłącznik 1-0-2 (8 - biegunowy) |
9.8380 | Rozłącznik 1-0-2 (9 - biegunowy) |
10.8380 | Rozłącznik 1-0-2 (10 - biegunowy) |
