ŁK32R A/A30 Łącznik zatablicowy z adaptorem

ŁK32R A/A30 Łącznik zatablicowy z adaptorem

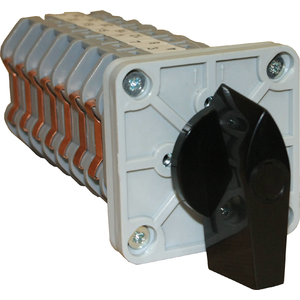

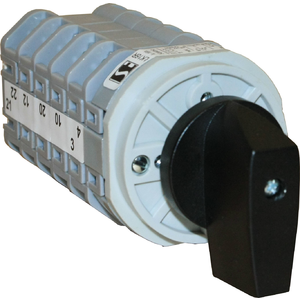

Łączniki zatablicowe z adaptorem ŁK 16R/25R/32R A/A30

ŁK#R-#\#

Łączniki serii A oraz A30 pozbawione są tabliczki opisowej i wyposażone są jedynie w pokrętło. Łączniki te są dedykowane w głównej mierze do różnego typu urządzeń specjalnych (np. urządzenia spawalnicze), gdzie oznaczenia poszczególnych położeń pokrętła są nanoszone na płytę czołową urządzenia (np. przy wykorzystaniu technologii sitodruku), do której jest również mocowany łącznik.
Napięcie znamionowe izolacji Ui 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Prąd znamionowy ciągły Iu=Ith 32 A
Znamionowa moc łączeniowa Pe w kat. AC-3 9 kW (230 V)
15 kW (400 V)
15 kW (690V)
Znamionowa moc łączeniowa Pe w kat. AC-4 6 kW (230 V)
10 kW (400 V)
7,5 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. AC-3 32 A (230 V)
28 A (400 V)
16 A (690 V)
Prąd znamionowy łączeniowy Ie w kat. AC-4 20 A (230 V)
20 A (400 V)
8 A (690 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 1 kA
Prąd znamionowy załączalny zwarciowy Icm 1,4 kA
Prąd znamionowy zwarciowy umowny 12 kA
Prąd znamionowy wkładka bezpiecznikowa gG 32 A
Moment dokręcania zacisków 1,2 Nm
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Przekrój przewodów przyłączeniowych 4...6 mm²
Stopień ochrony: PN-EN 60529 względem pulpitu IP65
Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)
± 1 mm (amplituda przemieszczenia)
± 0,7 g (amplituda przyspieszenia)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
Liczba segmentów w łączniku 1 ... 8
niestandardowe wykonanie

Wymiary

  • ŁK32R A/A30 Łącznik zatablicowy z adaptorem - Wymiary
