SK10 OB11 Łącznik krzywkowy w obudowie

SK10 OB11 Łącznik krzywkowy w obudowie

Łączniki krzywkowe w obudowie SK10/16/20 OB11

SK#-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 4 kV
Prąd znamionowy ciągły Iu=Ith 16 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 10 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 2 kW (230 V)
4 kW (400 V)
5 kW (500 V)
6 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 1,5 kW (230 V)
3 kW (400 V)
3,5 kW (500 V)
5 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 10 A (24 V)
6 A (110 V)
5 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,25 kA
Prąd znamionowy załączalny zwarciowy Icm 0,34 kA
Prąd znamionowy zwarciowy umowny 10 kA
Prąd znamionowy wkładka bezpiecznikowa gG 10 A
Przekrój przewodów przyłączeniowych 1...4 mm²
Moment dokręcania zacisków 0,5 Nm
Mocowanie łącznika do pulpitu 31/36
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Stopień ochrony: PN-EN 60529 względem pulpitu IP65
Stopień ochrony obudowy OB IP65
Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)
± 1 mm (amplituda przemieszczenia)
± 0,7 g (amplituda przyspieszenia)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
Liczba segmentów w łączniku 1 ... 4
1.825 Rozłącznik 0-1 (1 - biegunowy)
1.828 Rozłącznik 0-1 (2 - biegunowy)
2.8211 Rozłącznik 0-1 (3 - biegunowy)
2.8210 Rozłącznik 0-1 (4 - biegunowy)
3.8220 Rozłącznik 0-1 (5 - biegunowy)
3.8210 Rozłącznik 0-1 (6 - biegunowy)
4.8240 Rozłącznik 0-1 (7 - biegunowy)
4.824 Rozłącznik 0-1 (8 - biegunowy)

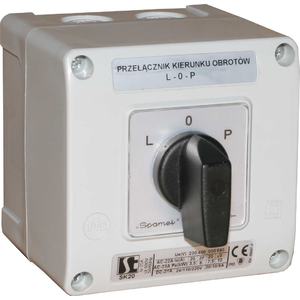

3.8368 Przełącznik zmiany kierunku obrotów L-0-P
3.83139 Przełącznik dwubiegowy
dwa oddzielne uzwojenia
4.8390 Przełącznik Dahlander'a dwubiegowy
4.831 Przełącznik rozruchowy trójfazowy 0-Y-∆
4.883 Przełącznik pomiaru napięcia
2.4414 Rozłącznik obrotowy 0-1
2.8445 Łącznik obwodów 0-1-2-3
1.834 Rozłącznik 1-0-2 (1 - biegunowy)
2.8338 Rozłącznik 1-0-2 (2 - biegunowy)
3.8380 Rozłącznik 1-0-2 (3 - biegunowy)
4.8396 Rozłącznik 1-0-2 (4 - biegunowy)

Wykonanie

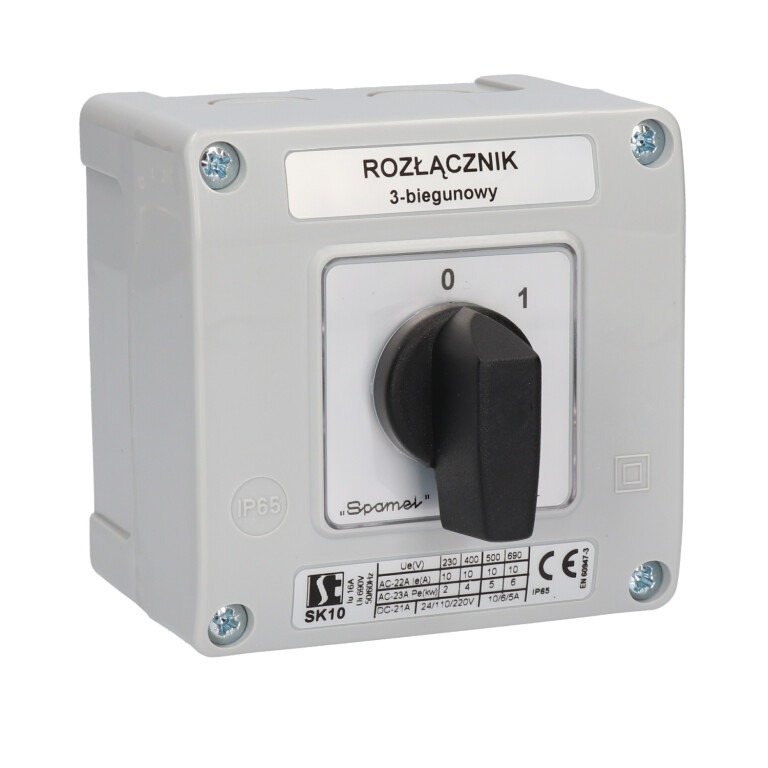

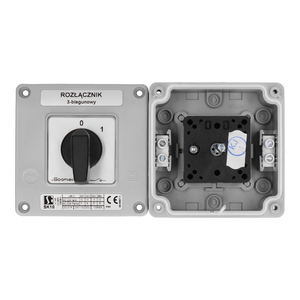

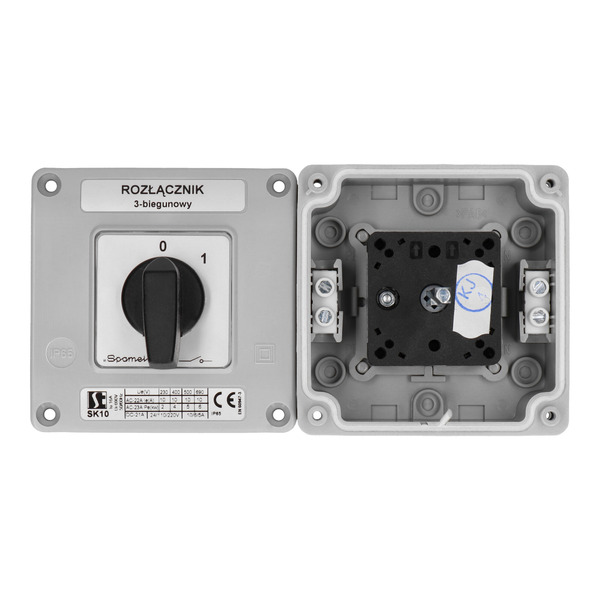

  • SK10 OB11 Łącznik krzywkowy w obudowie - OB11

    OB11

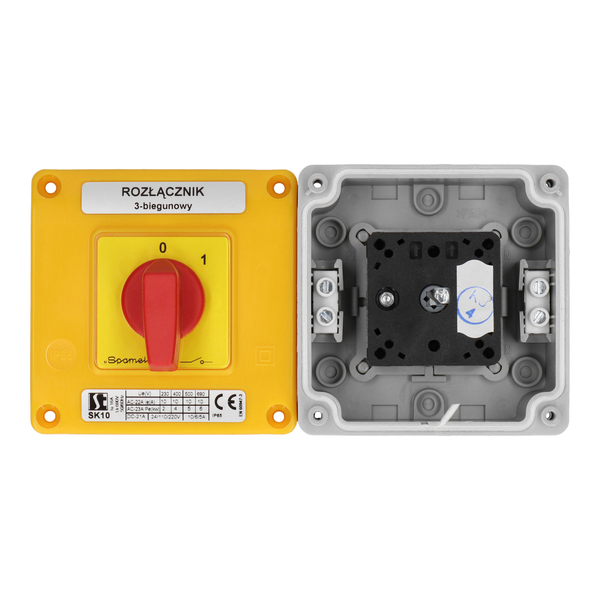

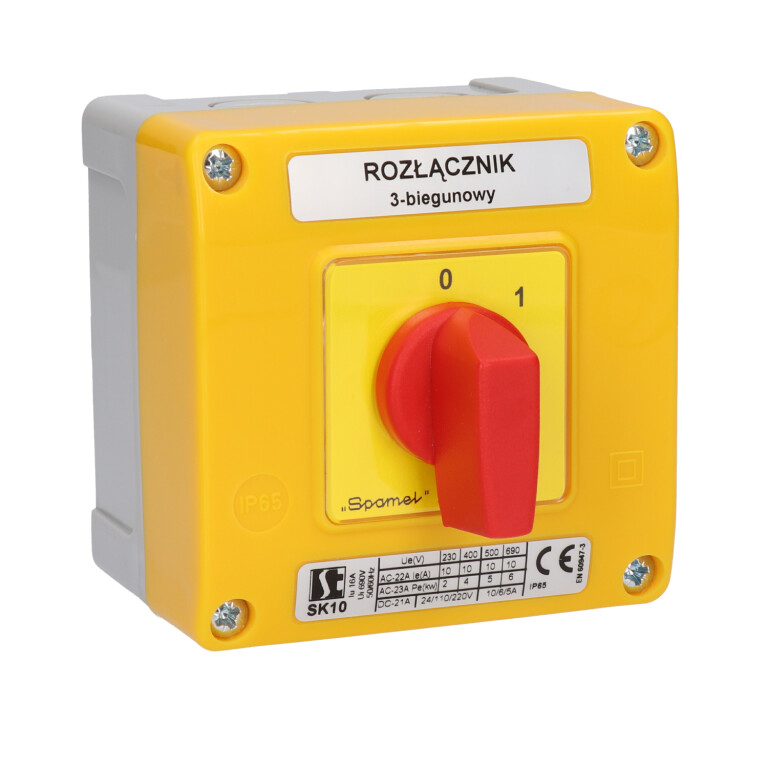

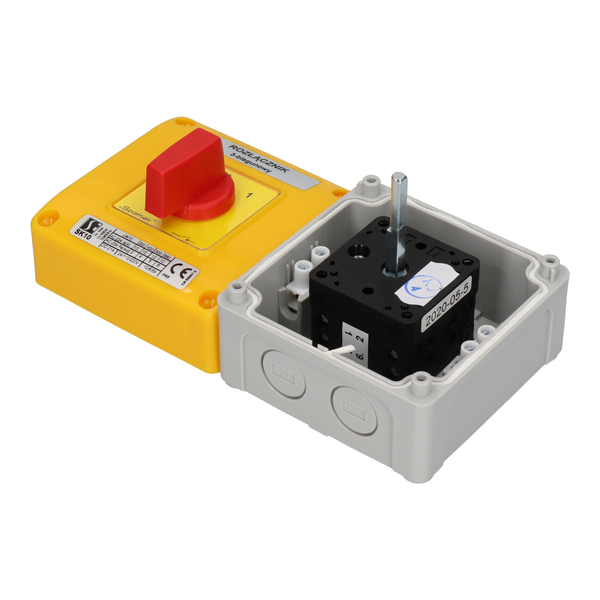

  • SK10 OB11 Łącznik krzywkowy w obudowie - OB11C

    OB11C

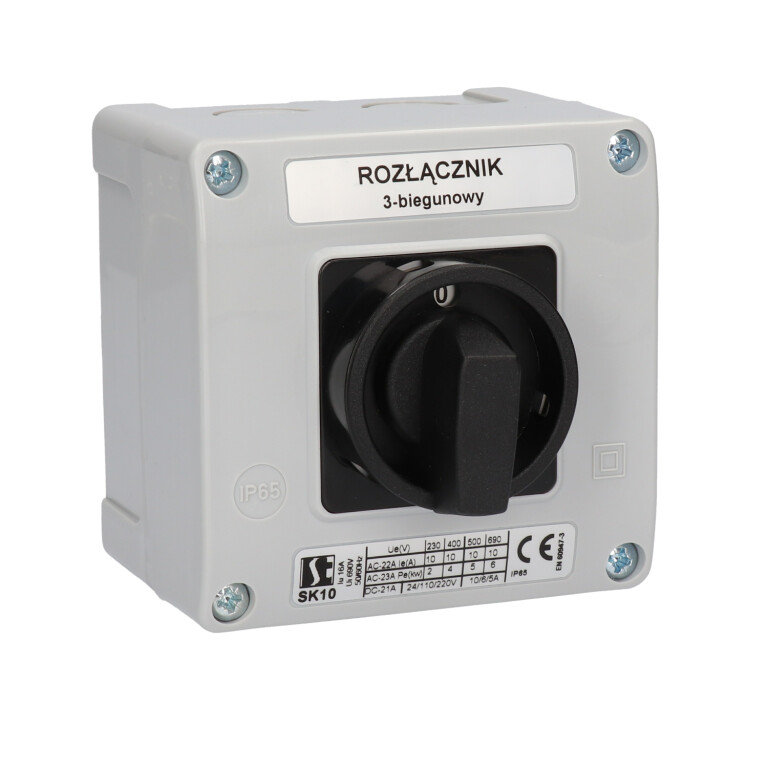

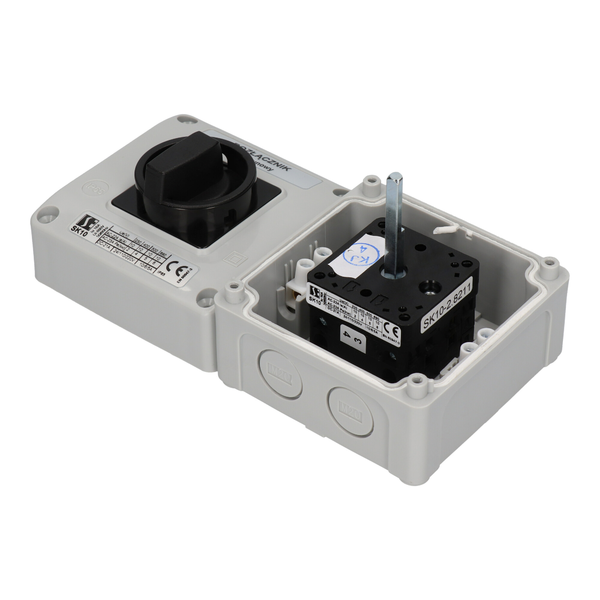

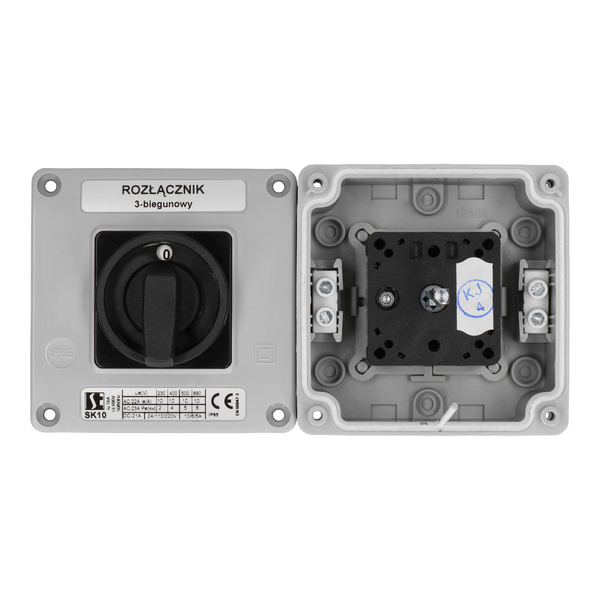

  • SK10 OB11 Łącznik krzywkowy w obudowie - OB11Z

    OB11Z

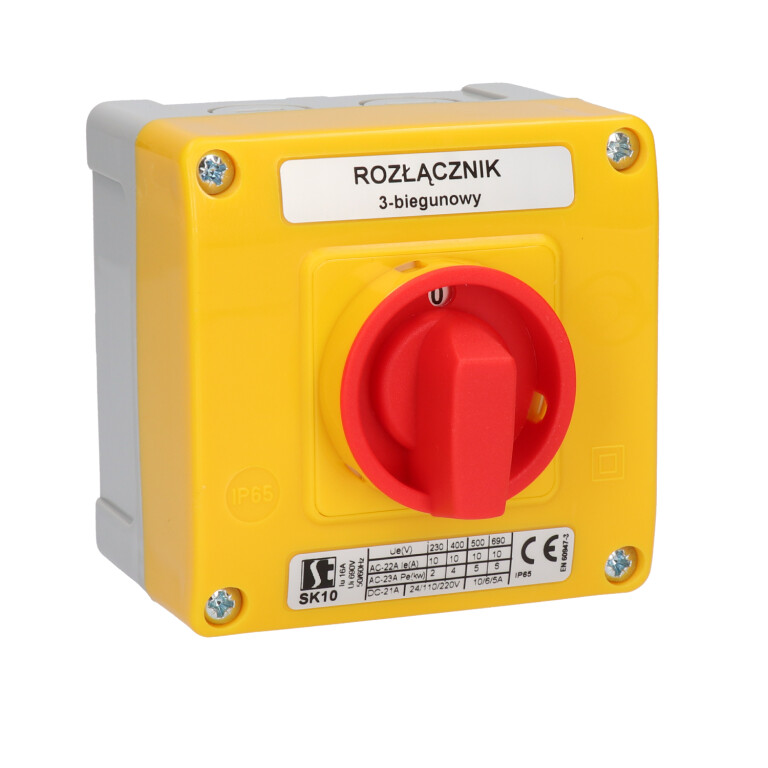

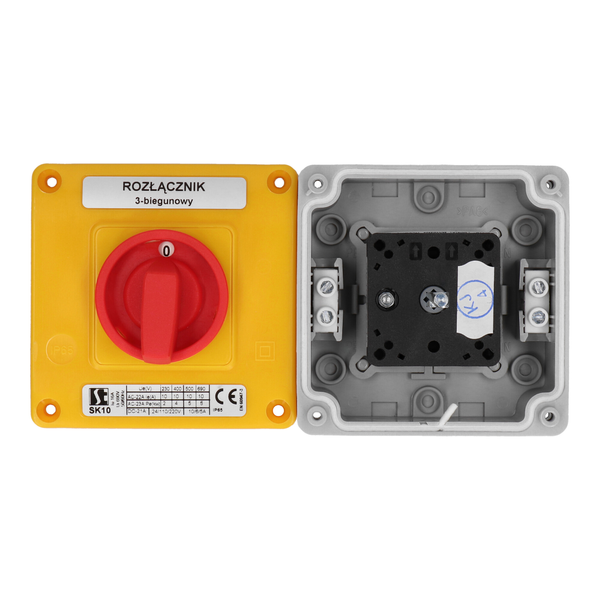

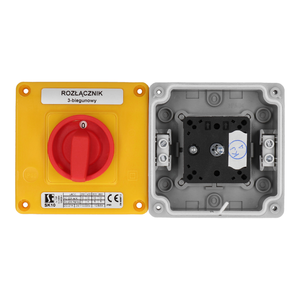

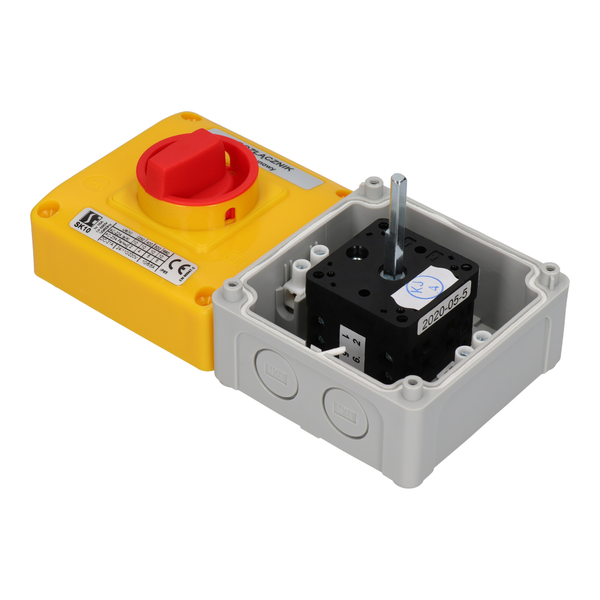

  • SK10 OB11 Łącznik krzywkowy w obudowie - OB11ZC

    OB11ZC

Model 3D

Wymiary

  • SK10 OB11 Łącznik krzywkowy w obudowie - Wymiary

Pliki do pobrania
