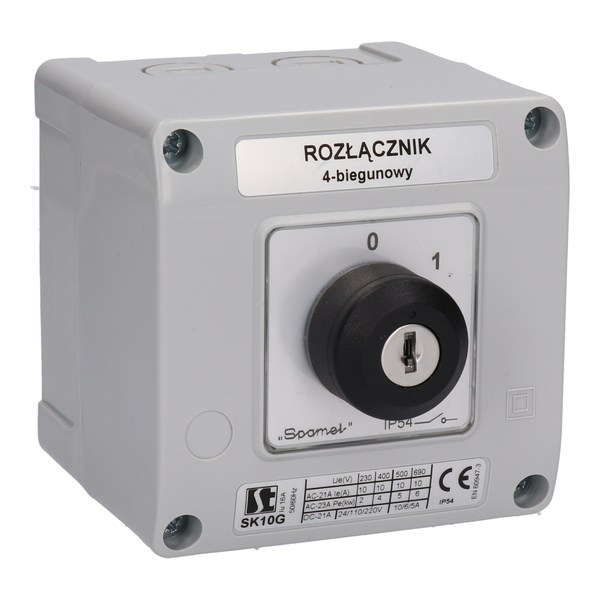

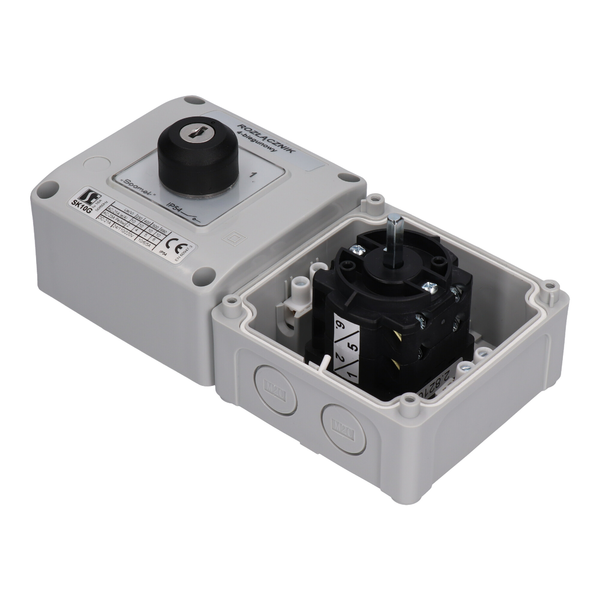

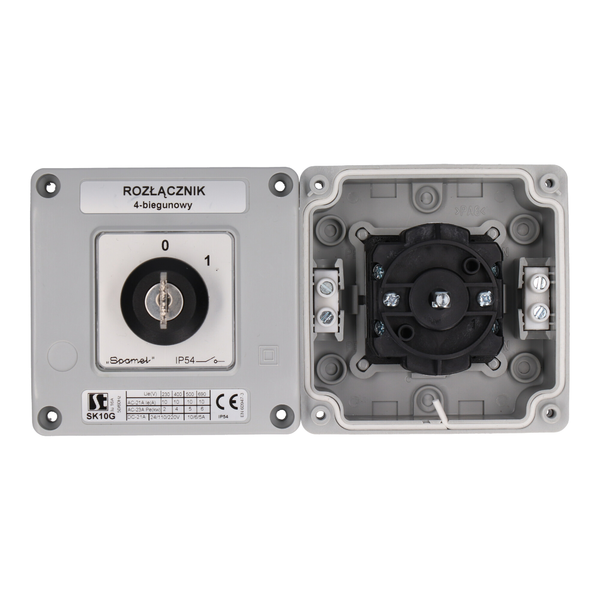

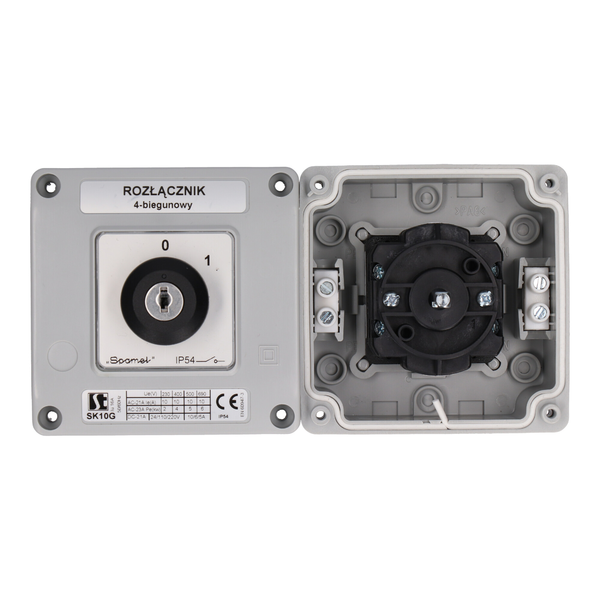

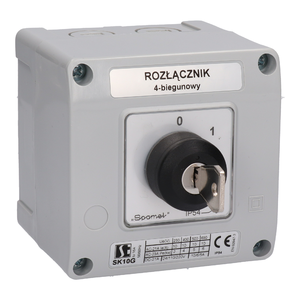

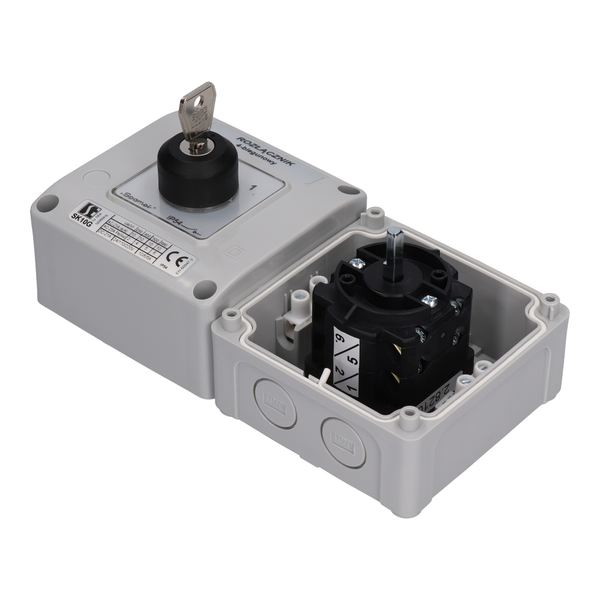

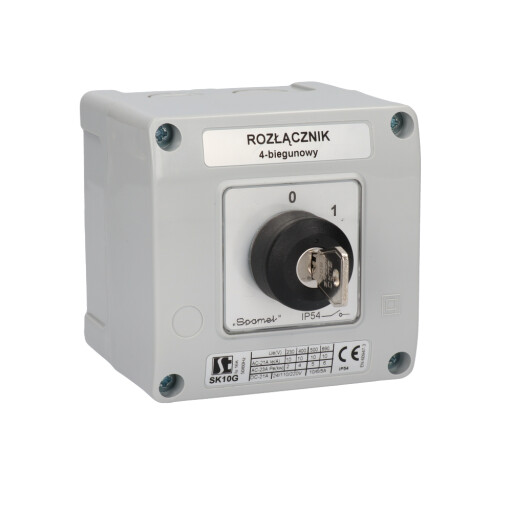

SK16G OB12 Łącznik krzywkowy w obudowie

SK16G OB12 Łącznik krzywkowy w obudowie

Łączniki krzywkowe w obudowie SK 10G/16G/20G OB12

SK#G-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 4 kV
Prąd znamionowy ciągły Iu=Ith 20 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 16 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 3 kW (230 V)
5 kW (400 V)
6 kW (500 V)
8 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 2 kW (230 V)
3,5 kW (400 V)
4 kW (500 V)
6 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 16 A (24 V)
8 A (110 V)
6 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,5 kA
Prąd znamionowy załączalny zwarciowy Icm 0,7 kA
Prąd znamionowy zwarciowy umowny 10 kA
Prąd znamionowy wkładka bezpiecznikowa gG 16 A
Przekrój przewodów przyłączeniowych 1,0...2,5 mm² (sztywnych, giętkich)
Moment dokręcania zacisków max 0,8 Nm
Mocowanie łącznika do pulpitu 31/36
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Liczba segmentów w łączniku 2 ... 2
2.8210 Rozłącznik 0-1 (4 - biegunowy)
2.8211 Rozłącznik 0-1 (3 - biegunowy)

Wymiary

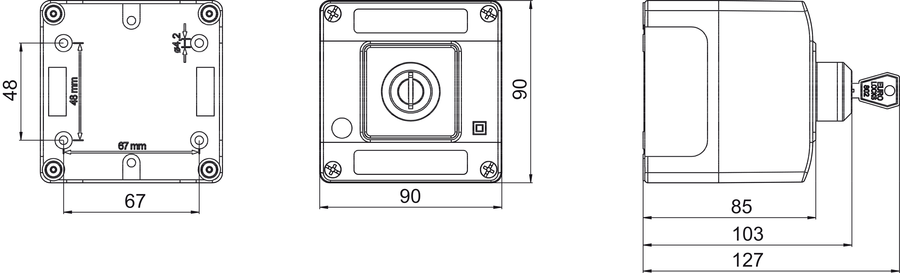

  • SK16G OB12 Łącznik krzywkowy w obudowie - Wymiary
