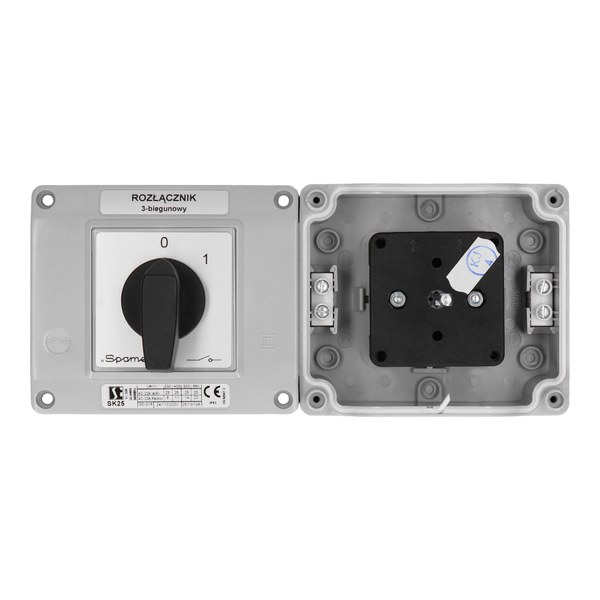

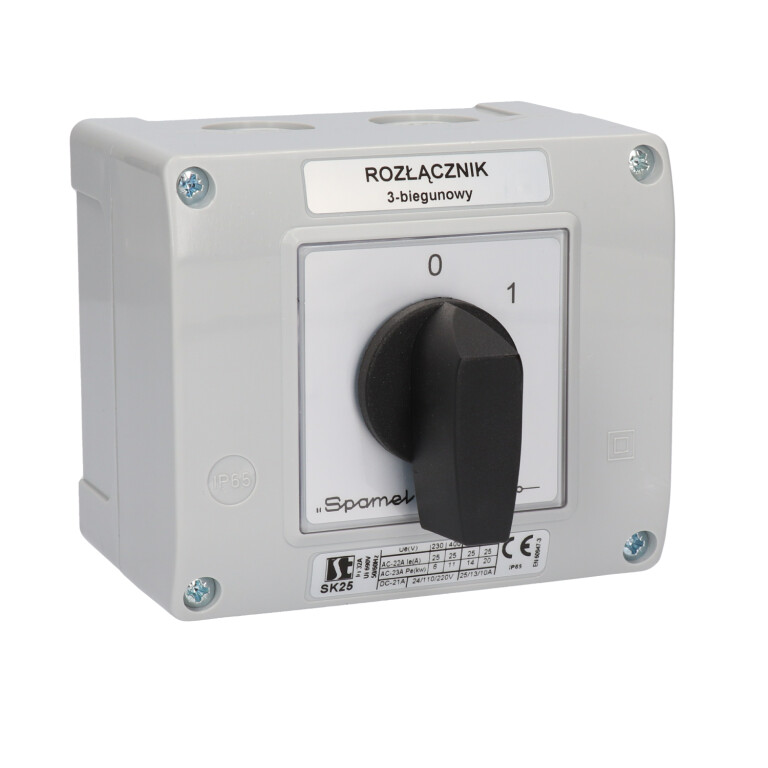

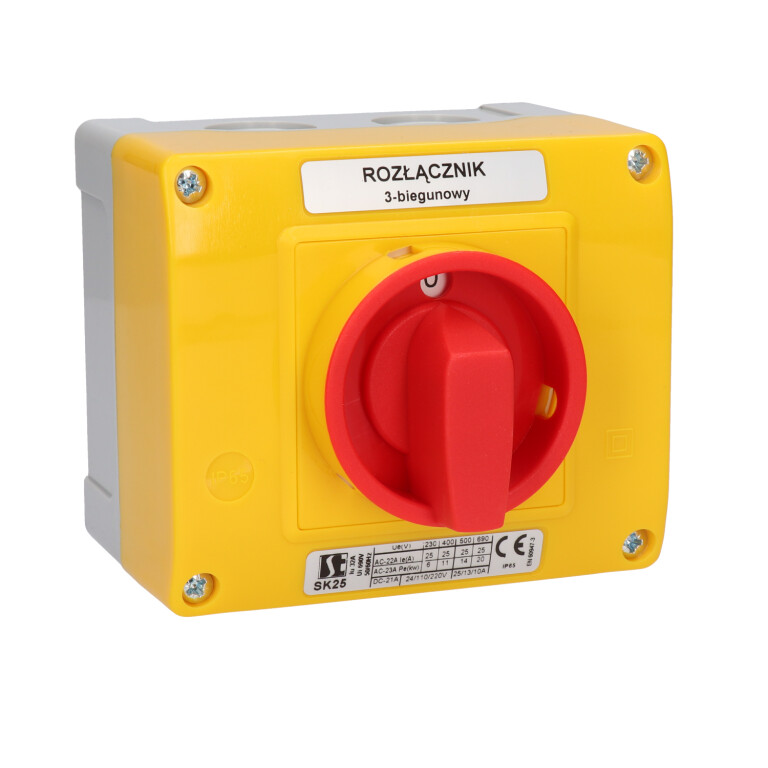

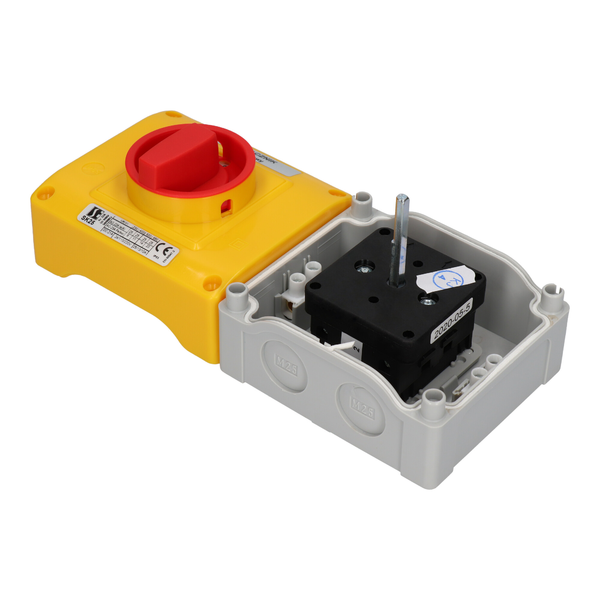

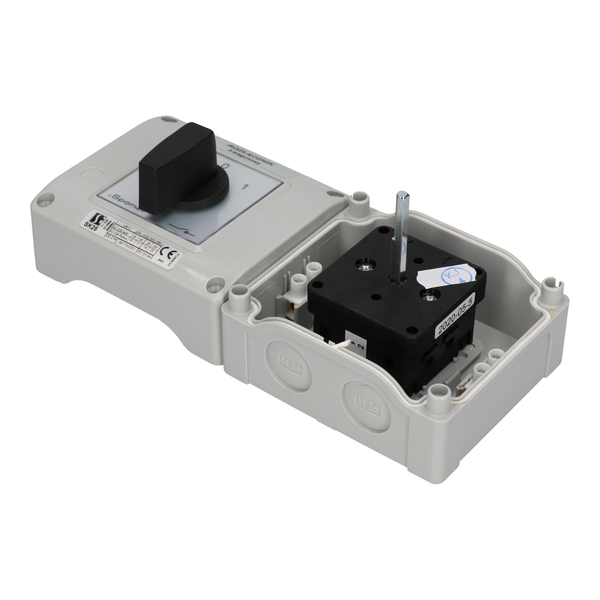

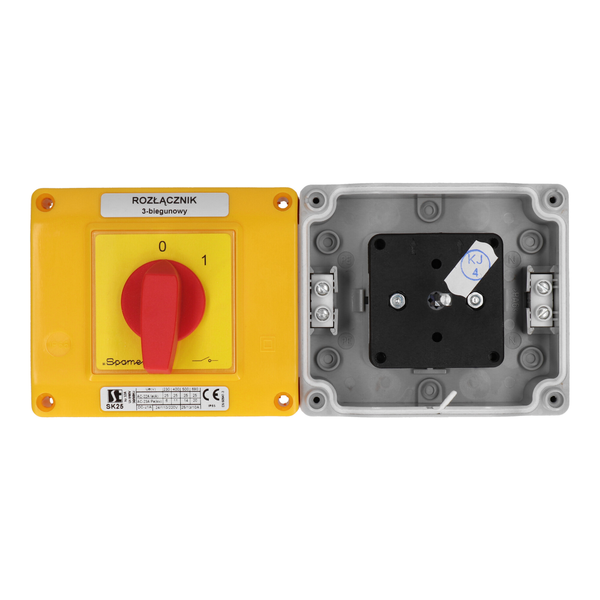

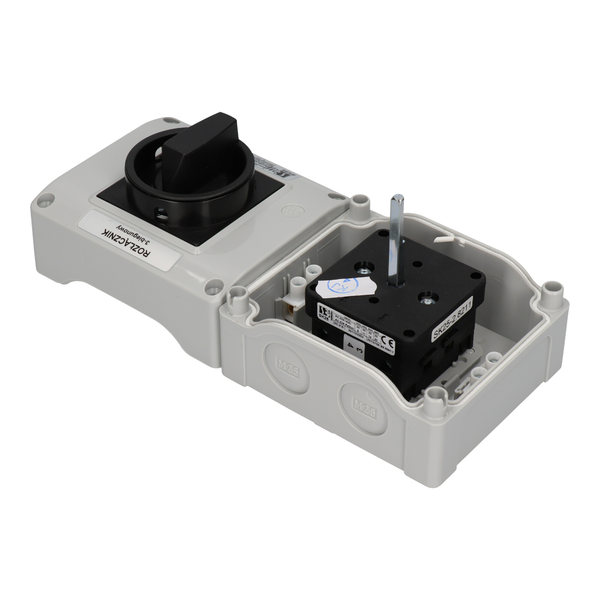

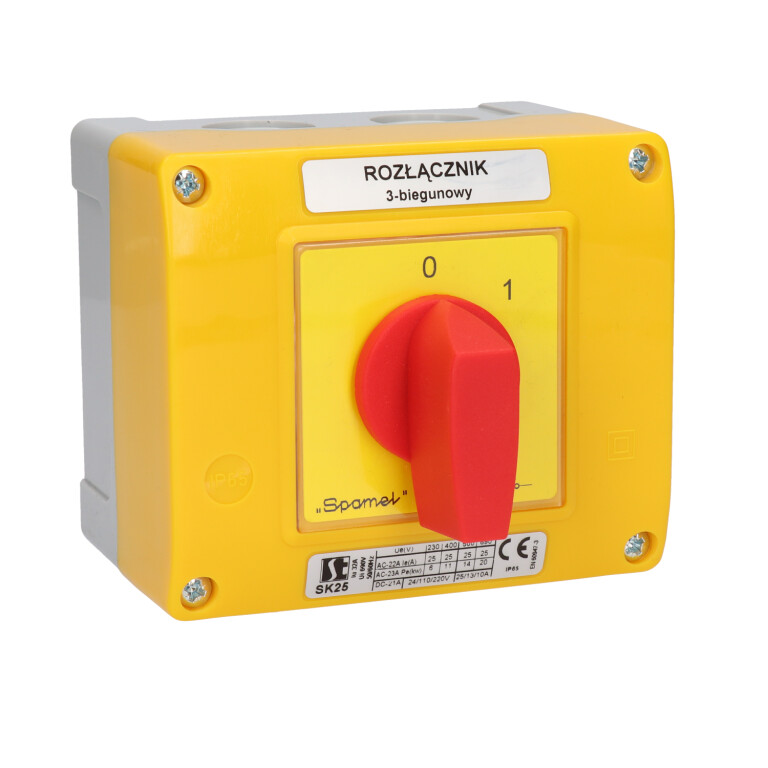

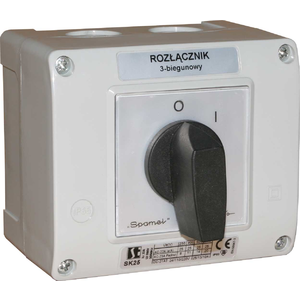

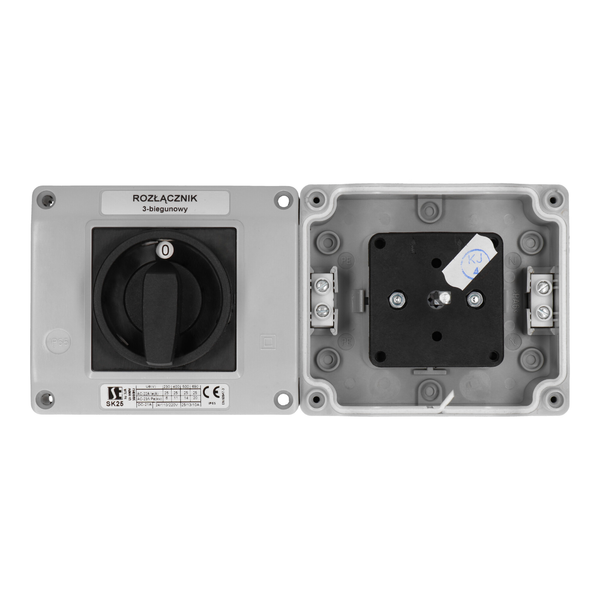

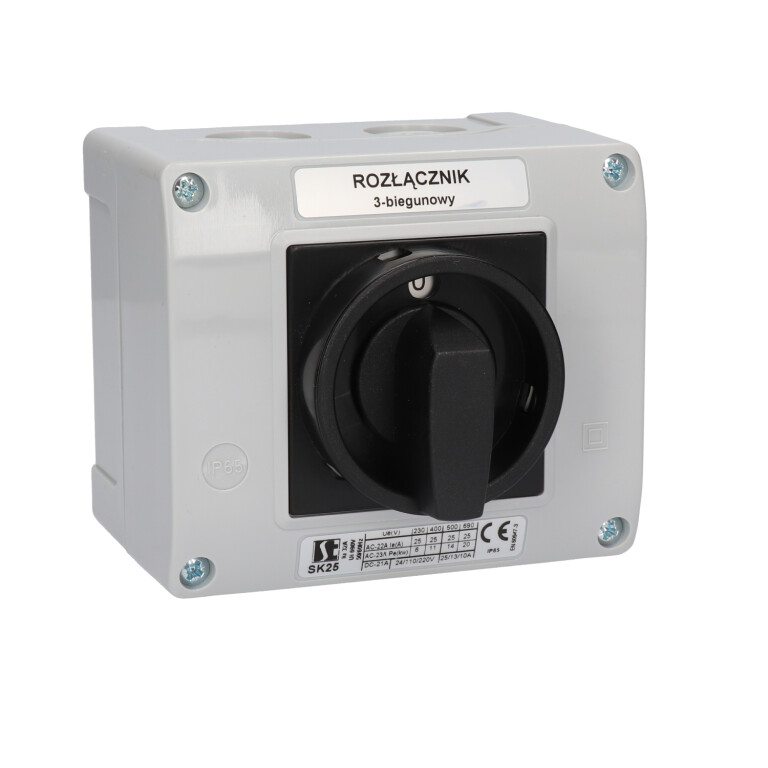

SK32 OB13 Łącznik krzywkowy w obudowie

SK32 OB13 Łącznik krzywkowy w obudowie

Łączniki krzywkowe w obudowie SK25/32/40 OB13

SK#-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 4 kV
Prąd znamionowy ciągły Iu=Ith 40 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 32 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 7,5 kW (230 V)
13 kW (400 V)
16 kW (500 V)
22 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 6 kW (230 V)
10 kW (400 V)
12 kW (500 V)
17 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 32 A (24 V)
16 A (110 V)
12 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,5 kA
Prąd znamionowy załączalny zwarciowy Icm 0,7 kA
Prąd znamionowy zwarciowy umowny 10 kA
Prąd znamionowy wkładka bezpiecznikowa gG 35 A
Przekrój przewodów przyłączeniowych 4...10 mm²
Moment dokręcania zacisków 1,2 Nm
Mocowanie łącznika do pulpitu 48
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Stopień ochrony: PN-EN 60529 względem pulpitu IP65
Stopień ochrony obudowy OB IP65
Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)
± 1 mm (amplituda przemieszczenia)
± 0,7 g (amplituda przyspieszenia)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
Liczba segmentów w łączniku 1 ... 4
1.825 Rozłącznik 0-1 (1 - biegunowy)
1.828 Rozłącznik 0-1 (2 - biegunowy)
2.8211 Rozłącznik 0-1 (3 - biegunowy)
2.8210 Rozłącznik 0-1 (4 - biegunowy)
3.8220 Rozłącznik 0-1 (5 - biegunowy)
3.8210 Rozłącznik 0-1 (6 - biegunowy)
4.8240 Rozłącznik 0-1 (7 - biegunowy)
4.824 Rozłącznik 0-1 (8 - biegunowy)
3.8368 Przełącznik zmiany kierunku obrotów L-0-P
3.83139 Przełącznik dwubiegowy
dwa oddzielne uzwojenia
4.8390 Przełącznik Dahlander'a dwubiegowy
4.831 Przełącznik rozruchowy trójfazowy 0-Y-∆
4.883 Przełącznik pomiaru napięcia
2.4414 Rozłącznik obrotowy 0-1
2.8445 Łącznik obwodów 0-1-2-3
1.834 Rozłącznik 1-0-2 (1 - biegunowy)
2.8338 Rozłącznik 1-0-2 (2 - biegunowy)
3.8380 Rozłącznik 1-0-2 (3 - biegunowy)
4.8396 Rozłącznik 1-0-2 (4 - biegunowy)

Wykonanie

Wymiary

  • SK32 OB13 Łącznik krzywkowy w obudowie - Wymiary
