SK32 OB14 Łącznik krzywkowy w obudowie

SK32 OB14 Łącznik krzywkowy w obudowie

Łączniki krzywkowe w obudowie SK25/32/40 OB14

SK#-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 4 kV
Prąd znamionowy ciągły Iu=Ith 40 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 32 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 7,5 kW (230 V)
13 kW (400 V)
16 kW (500 V)
22 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 6 kW (230 V)
10 kW (400 V)
12 kW (500 V)
17 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 32 A (24 V)
16 A (110 V)
12 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,5 kA
Prąd znamionowy załączalny zwarciowy Icm 0,7 kA
Prąd znamionowy zwarciowy umowny 10 kA
Prąd znamionowy wkładka bezpiecznikowa gG 35 A
Przekrój przewodów przyłączeniowych 4...10 mm²
Moment dokręcania zacisków 1,2 Nm
Mocowanie łącznika do pulpitu 48
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Stopień ochrony: PN-EN 60529 względem pulpitu IP65
Stopień ochrony obudowy OB IP65
Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)
± 1 mm (amplituda przemieszczenia)
± 0,7 g (amplituda przyspieszenia)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
Liczba segmentów w łączniku 1 ... 6
1.825 Rozłącznik 0-1 (1 - biegunowy)
1.828 Rozłącznik 0-1 (2 - biegunowy)
2.8211 Rozłącznik 0-1 (3 - biegunowy)
2.8210 Rozłącznik 0-1 (4 - biegunowy)
3.8220 Rozłącznik 0-1 (5 - biegunowy)
3.8210 Rozłącznik 0-1 (6 - biegunowy)
4.8240 Rozłącznik 0-1 (7 - biegunowy)
4.824 Rozłącznik 0-1 (8 - biegunowy)
5.8220 Rozłącznik 0-1 (9 - biegunowy)
5.822 Rozłącznik 0-1 (10 - biegunowy)
6.8210 Rozłącznik 0-1 (11 - biegunowy)
6.821 Rozłącznik 0-1 (12 - biegunowy)
3.8368 Przełącznik zmiany kierunku obrotów L-0-P
3.83139 Przełącznik dwubiegowy
dwa oddzielne uzwojenia
4.8390 Przełącznik Dahlander'a dwubiegowy

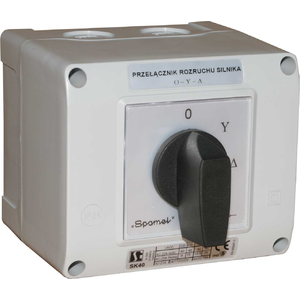

4.831 Przełącznik rozruchowy trójfazowy 0-Y-∆
5.8538 Przełącznik rozruchowy trójfazowy
ze zmianą kierunku obrotów
6.4470 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla niskich obrotów
6.4480 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla średnich obrotów
6.4490 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla wysokich obrotów
4.883 Przełącznik pomiaru napięcia
2.4414 Rozłącznik obrotowy 0-1
2.8445 Łącznik obwodów 0-1-2-3
1.834 Rozłącznik 1-0-2 (1 - biegunowy)
2.8338 Rozłącznik 1-0-2 (2 - biegunowy)
3.8380 Rozłącznik 1-0-2 (3 - biegunowy)
4.8396 Rozłącznik 1-0-2 (4 - biegunowy)
5.8380 Rozłącznik 1-0-2 (5 - biegunowy)
6.8380 Rozłącznik 1-0-2 (6 - biegunowy)

Wykonanie

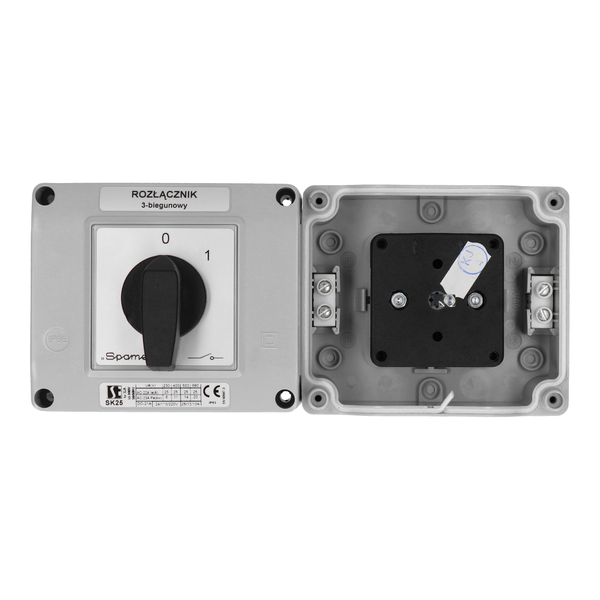

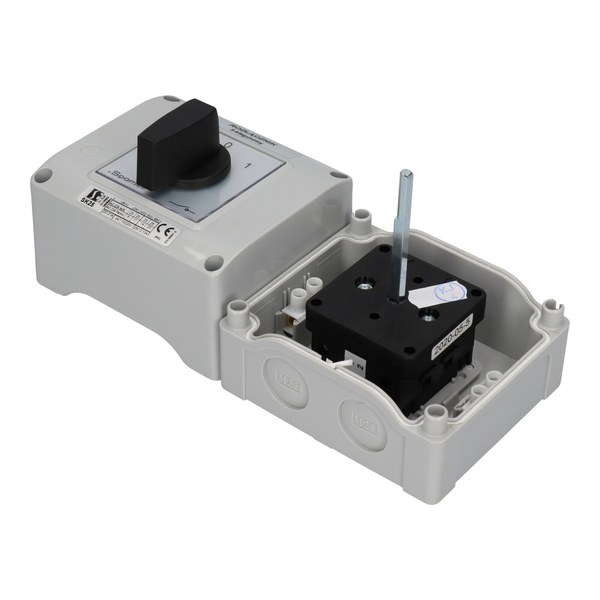

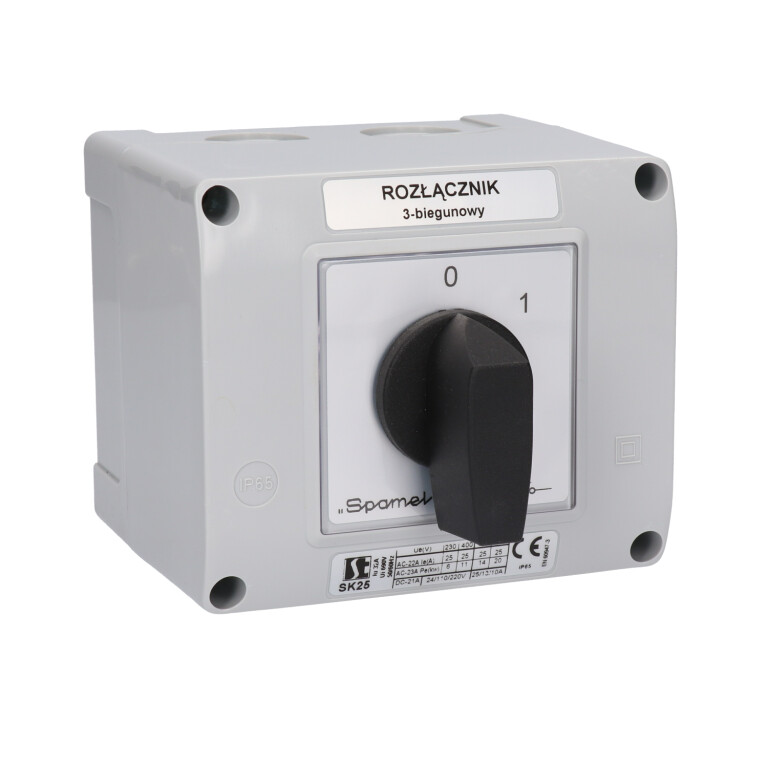

  • SK32 OB14 Łącznik krzywkowy w obudowie - OB14

    OB14

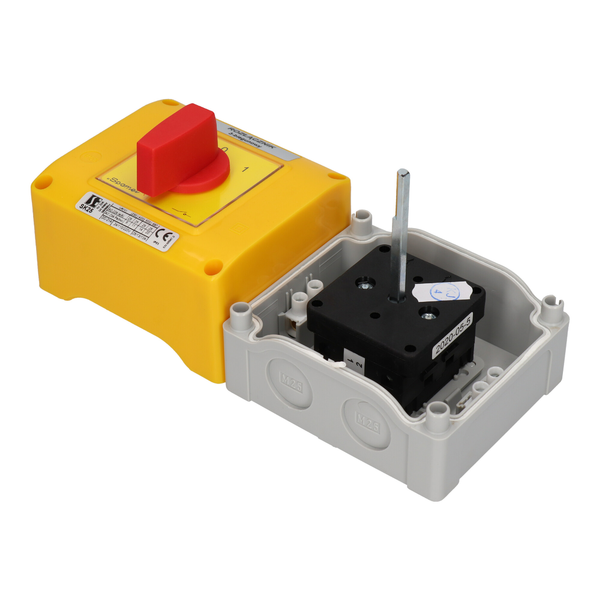

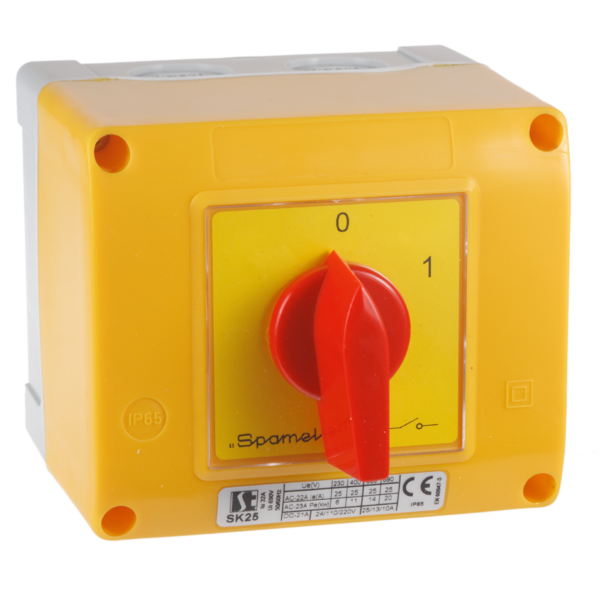

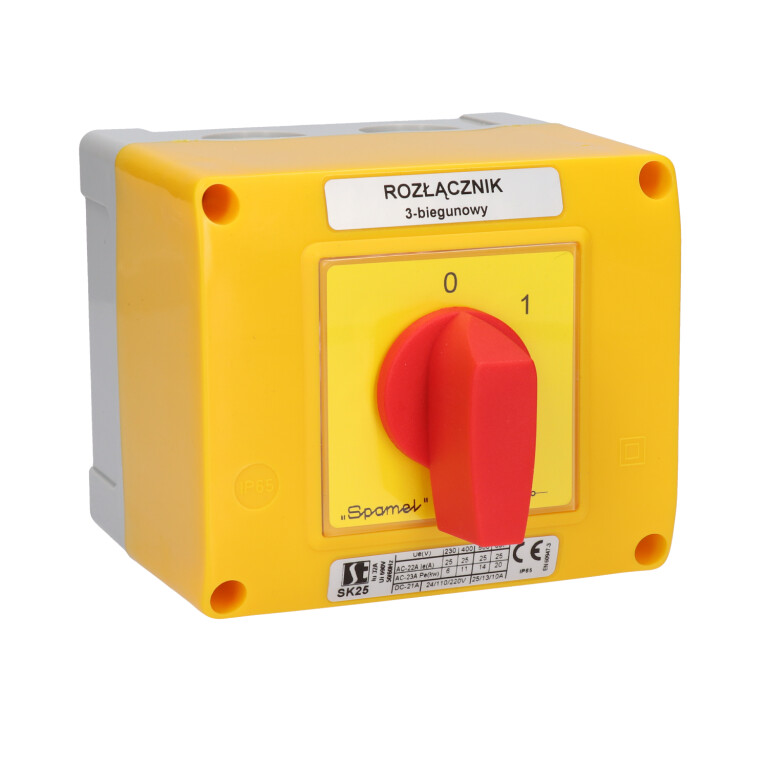

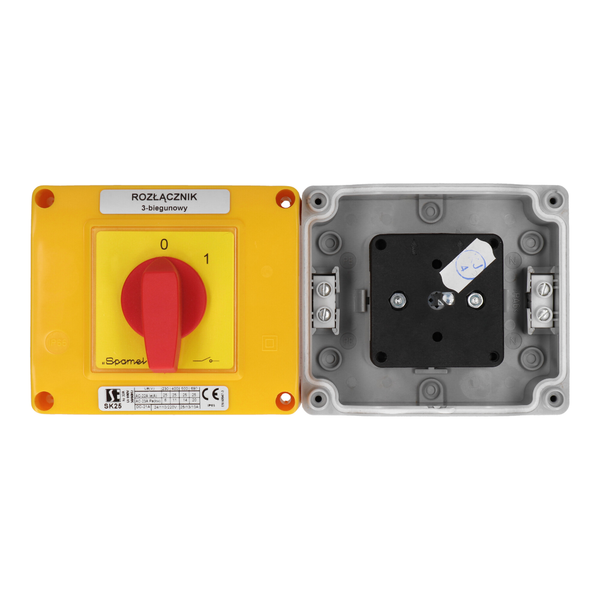

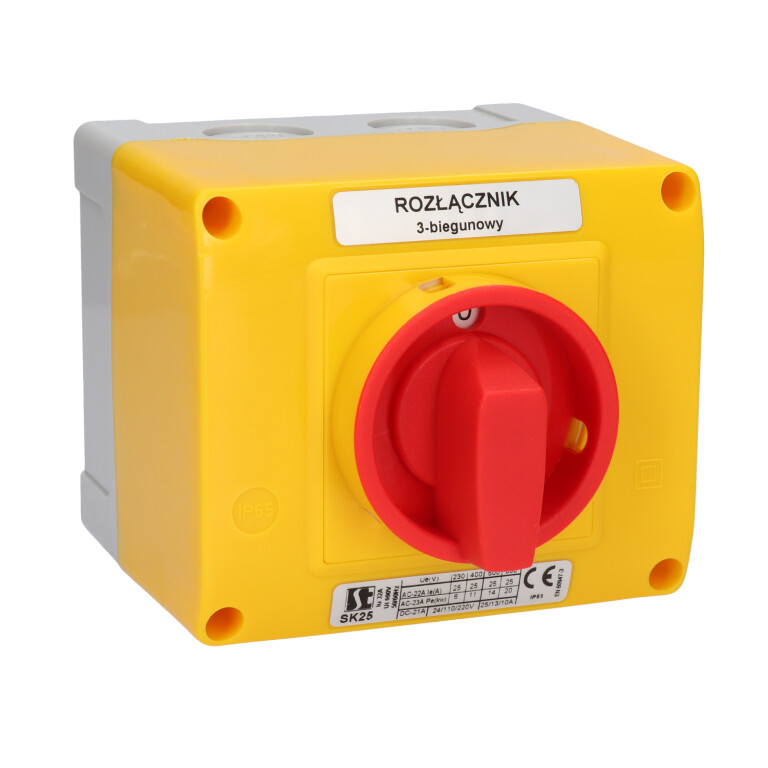

  • SK32 OB14 Łącznik krzywkowy w obudowie - OB14C

    OB14C

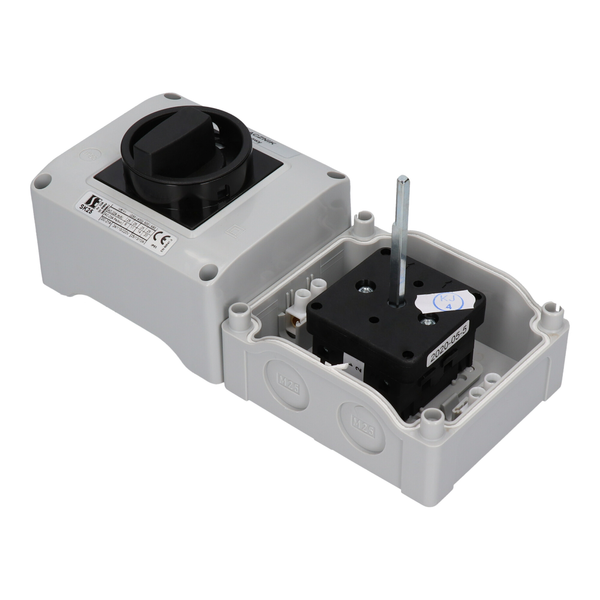

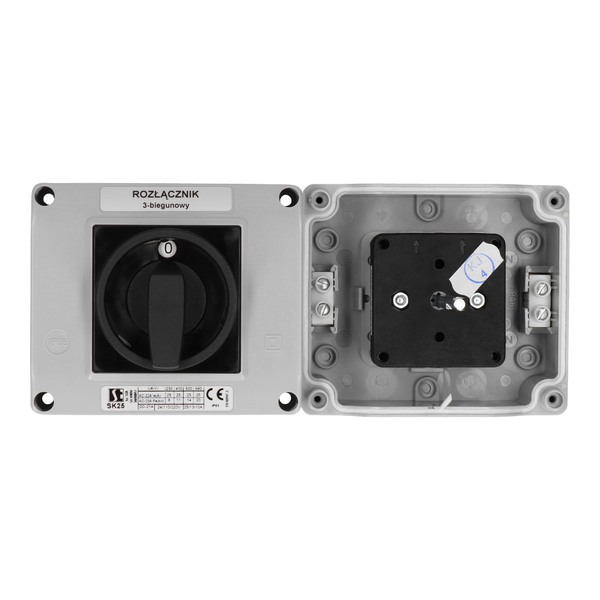

  • SK32 OB14 Łącznik krzywkowy w obudowie - OB14Z

    OB14Z

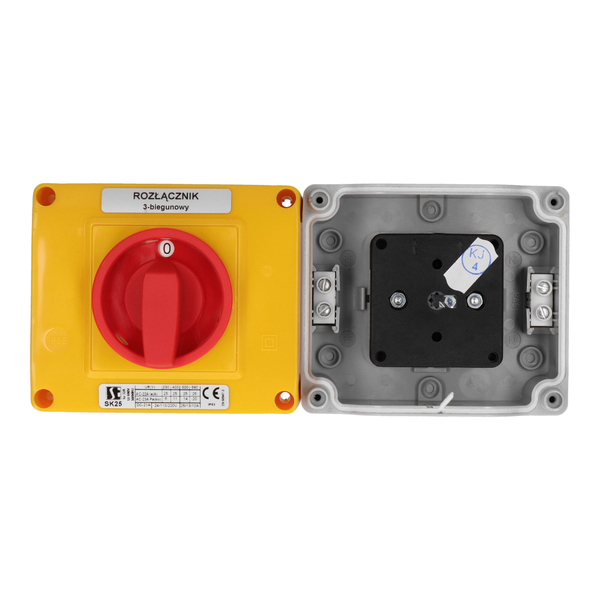

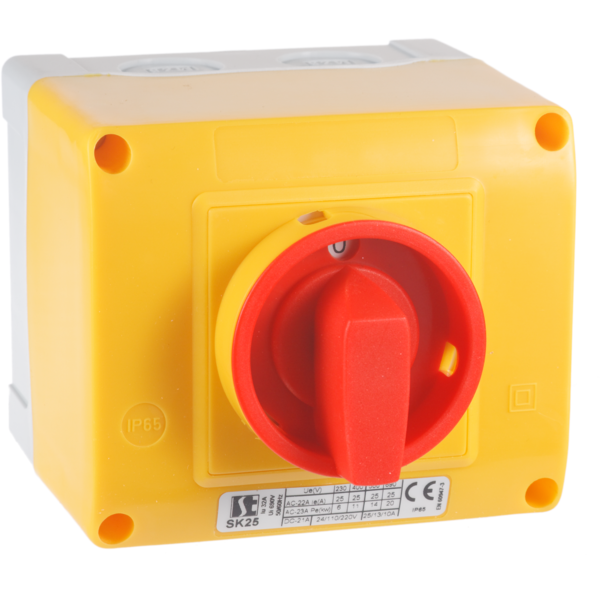

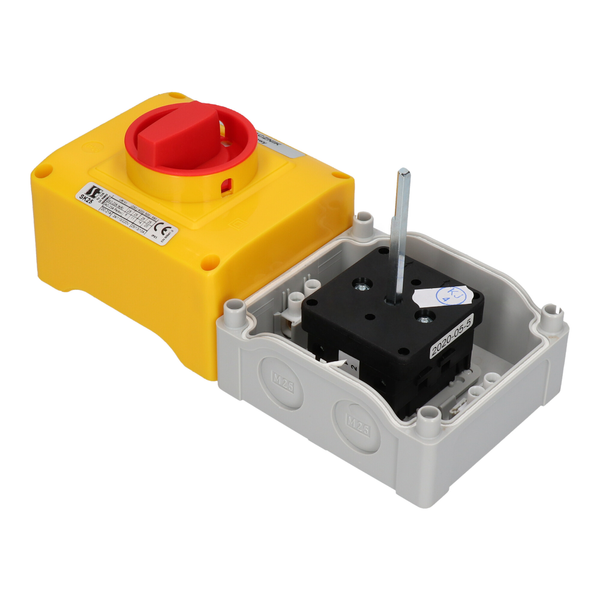

  • SK32 OB14 Łącznik krzywkowy w obudowie - OB14ZC

    OB14ZC

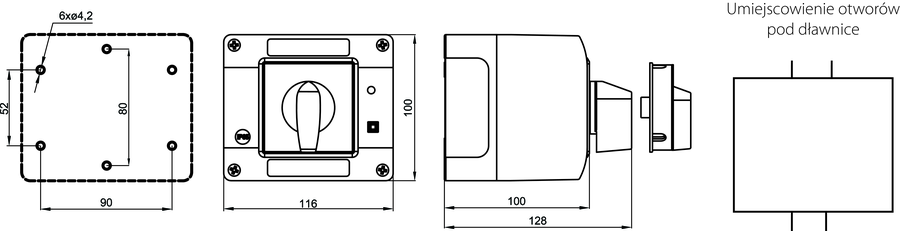

Wymiary

  • SK32 OB14 Łącznik krzywkowy w obudowie - Wymiary

Pliki do pobrania
