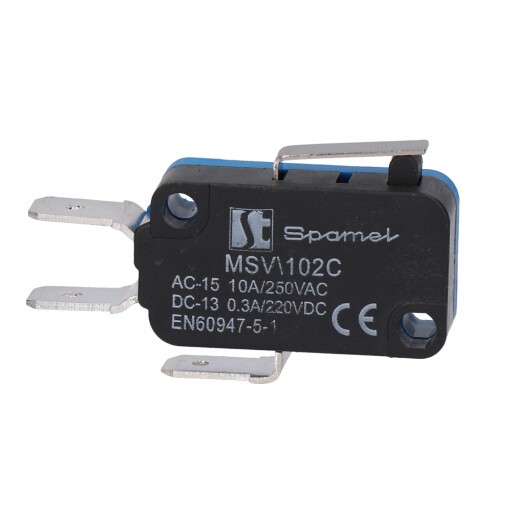

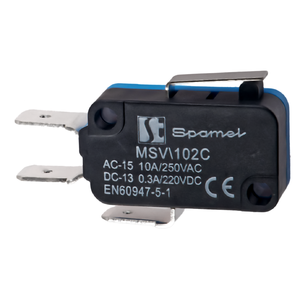

MSV\102C Łącznik miniaturowy dźwignia płaska krótka

MSV\102C Łącznik miniaturowy dźwignia płaska krótka

Łączniki miniaturowe MSV

MSV\102C

Prąd znamionowy 10 A
Napięcie wytrzymywalne Zaciski nieciągłe: 1000 VAC, 50/60 Hz przez 1 minutę
Metalowe części pod napięciem i bez napięcia, między zaciskiem a uziemieniem: 1500VAC, 50/60 Hz przez 1 minutę
Rezystancja izolacji pow. 100 MΩ (przy 500 VDC)
Rezystancja zestyku maks. 15mΩ (wartość początkowa)
Częstotliwość łączenia Mechaniczna: 240 łączeń/min
Elektryczna: 20 łączeń/min
Odporność na udary Wytrzymałość: maksymalnie 1000 m/s2 (ok. 100G)
Zakłócenie działania: maks. 200 m/s2 (100G)
Odporność na wibracje Zakłócenie działania: 10 do 55 Hz, 1,5 mm rot.
Wilgotność Poniżej 85% wilg. wzgl.
Wytrzymałość Mechaniczna: ponad 10 mln razy
Elektryczna: ponad 300000 razy
Temperatura -10 ... +70°C (bez oszronienia)
Minimalna siła powrotu 0,49 N
Maksymalna siła uruchomienia 2,4 N
Maksymalny przesuw wstępny 1,6 mm
Minimalny przesuw górny 0,8 mm
Maksymalny przesuw różnicowy 0,6 mm
Położenie robocze 15,2±0,5 mm

Model 3D

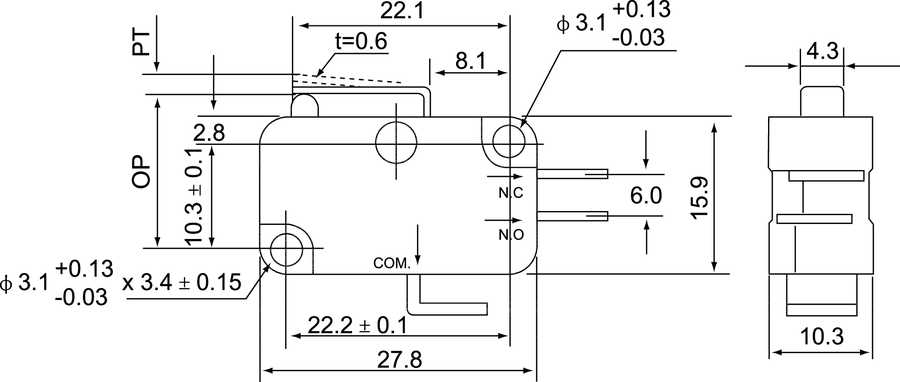

Wymiary

  • MSV\102C Łącznik miniaturowy dźwignia płaska krótka - Wymiary
