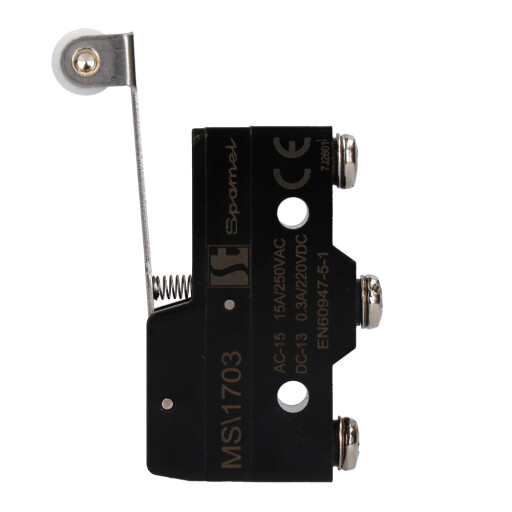

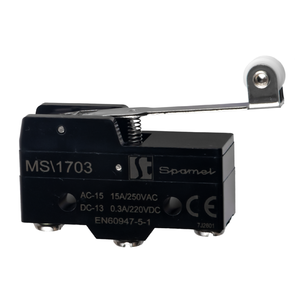

MS\1703 Łącznik miniaturowy dźwignia z rolką długa

MS\1703 Łącznik miniaturowy dźwignia z rolką długa

Łączniki miniaturowe MS

MS\1703

Różne elementy wykonawcze, regulacja położenia działania
Wysoka zdolność włączania i wyłączania (15A)
Duża precyzja
Szeroki zakres szybkości łączenia
Temperatura otoczenia Standardowego użytku: -25 ... +80°C (bez oblodzenia)
W uszczelnieniu: -15 ... +80°C (bez oblodzenia)
Rezystancja izolacji min. 100 MΩ (przy 500 VDC)
Rezystancja zestyku maks. 15mΩ (wartość początkowa)
Szybkość łączenia 0,01mm-1m/s
Częstotliwość łączenia Mechaniczna: 240 łączeń/min Elektryczna: 20 łączeń/min
Odporność na udary Trwałość mechaniczna: 1000 m/s2 (ok. 100G)
Zakłócenie działania: 300 m/s2 (ok. 30G)
Odporność na wibracje 10-55Hz,1.5mm podw. Amplituda
Wilgotność Typ do zastosowań ogólnych: 85% wilg. wzgl. maks., Typ z uszczelnieniem: 85% wilg. wzgl. maks.
Wytrzymałość Mechaniczna: 20 000 000 łączeń/min
Elektryczna: 500 000 łączeń/min
Wytrzymałość dielektryczna 1000VAC, 50/60 Hz przez 1 minutę między zaciskami o takiej samej polaryzacji
1500VAC, 50/60 Hz przez 1 minutę między każdym zaciskiem a uziemieniem
1500VAC, 50/60 Hz przez 1 minutę między każdym zaciskiem a uziemieniem
Maksymalna siła uruchomienia 100 g
Minimalny siła zwolnienia 22 g
Maksymalny przesuw wstępny 7,1 mm
Minimalny przesuw górny 4 mm
Maksymalny przesuw różnicowy 1,02 mm
Maksymalne położenie swobodne 36,5 mm
Położenie robocze 30,2±0,8

Model 3D

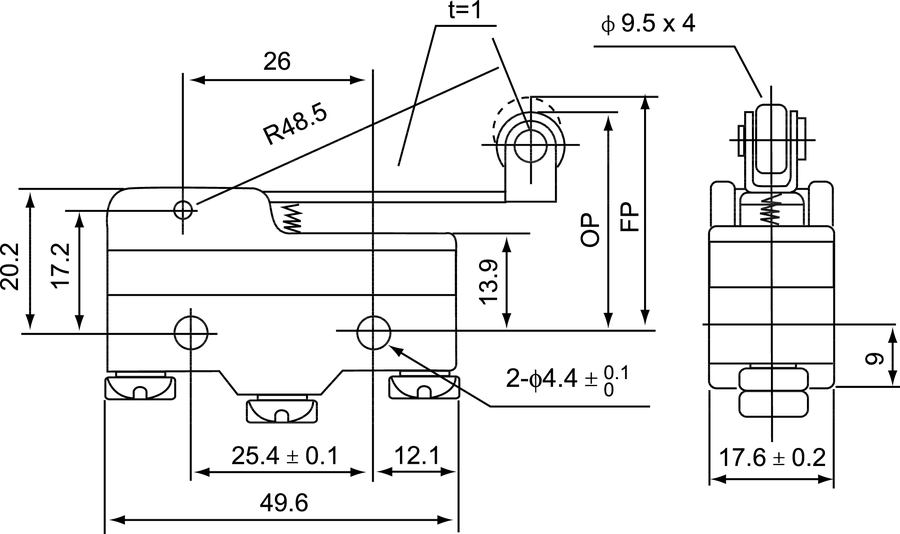

Wymiary

  • MS\1703 Łącznik miniaturowy dźwignia z rolką długa - Wymiary
