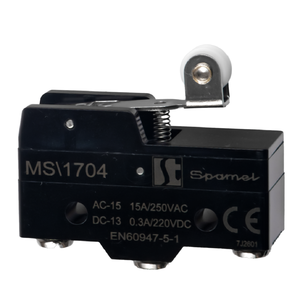

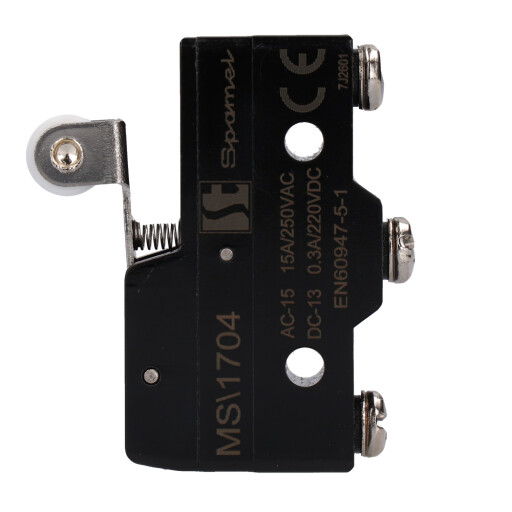

MS\1704 Łącznik miniaturowy dźwignia z rolką krótka
Łączniki miniaturowe MS
MS\1704
EAN:
Cena netto:
Cena brutto:
Różne elementy wykonawcze, regulacja położenia działania
Wysoka zdolność włączania i wyłączania (15A)
Duża precyzja
Szeroki zakres szybkości łączenia
Wysoka zdolność włączania i wyłączania (15A)
Duża precyzja
Szeroki zakres szybkości łączenia
| Temperatura otoczenia | Standardowego użytku: -25 ... +80°C (bez oblodzenia) W uszczelnieniu: -15 ... +80°C (bez oblodzenia) |
| Rezystancja izolacji | min. 100 MΩ (przy 500 VDC) |
| Rezystancja zestyku | maks. 15mΩ (wartość początkowa) |
| Szybkość łączenia | 0,01mm-1m/s |
| Częstotliwość łączenia | Mechaniczna: 240 łączeń/min Elektryczna: 20 łączeń/min |
| Odporność na udary | Trwałość mechaniczna: 1000 m/s2 (ok. 100G) Zakłócenie działania: 300 m/s2 (ok. 30G) |
| Odporność na wibracje | 10-55Hz,1.5mm podw. Amplituda |
| Wilgotność | Typ do zastosowań ogólnych: 85% wilg. wzgl. maks., Typ z uszczelnieniem: 85% wilg. wzgl. maks. |
| Wytrzymałość | Mechaniczna: 20 000 000 łączeń/min Elektryczna: 500 000 łączeń/min |
| Wytrzymałość dielektryczna | 1000VAC, 50/60 Hz przez 1 minutę między zaciskami o takiej samej polaryzacji 1500VAC, 50/60 Hz przez 1 minutę między każdym zaciskiem a uziemieniem 1500VAC, 50/60 Hz przez 1 minutę między każdym zaciskiem a uziemieniem |
| Maksymalna siła uruchomienia | 160 g |
| Minimalny siła zwolnienia | 42 g |

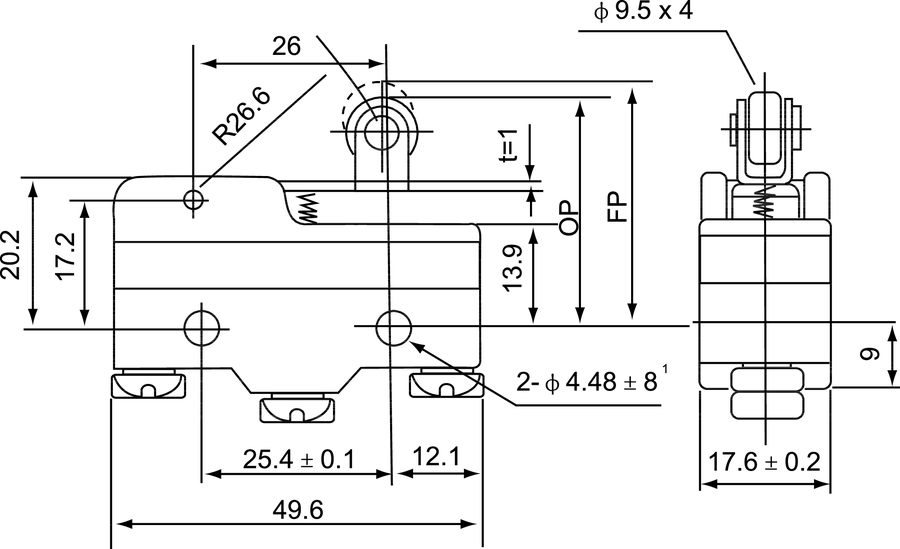

| Maksymalny przesuw wstępny | 2,7 mm |
| Minimalny przesuw górny | 2,4 mm |
| Maksymalny przesuw różnicowy | 0,5 mm |
| Maksymalne położenie swobodne | 32,5 mm |
| Położenie robocze | 30,2±0,4 |
