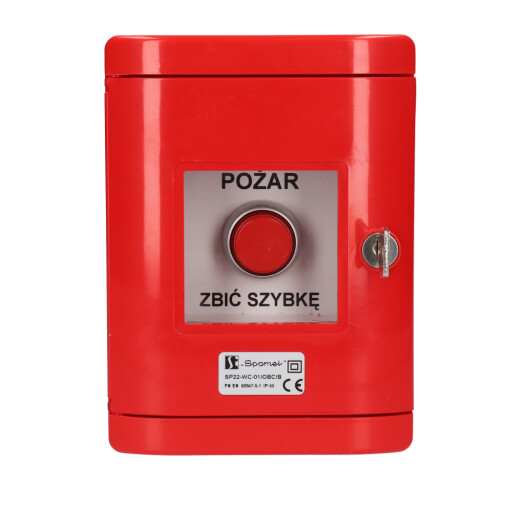

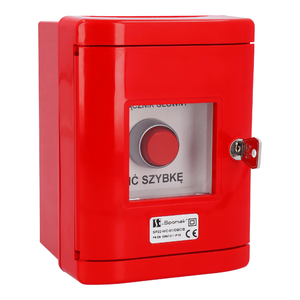

Przycisk SP22 w obudowie czerwonej

Przycisk SP22 w obudowie czerwonej

Przyciski w obudowie czerwonej SP22

SP22-#-#\OBC/##

Przykłady zamówienia:

SP22-WC-20\OBC/A
Przycisk wystający czerwony z 2 torami zwiernymi zwalniany samoczynnie,w obudowie czerwonej.

SP22-WC-20\OBC/A/C230V
Przycisk wystający czerwony z 2 torami zwiernymi zwalniany samoczynnie,w obudowie czerwonej z 1 ledem C230V.

SP22-KC-20\OBC/B/2LED1
Przycisk kryty czerwony z 2 torami zwiernymi po zbiciu szybki przycisk należy wcisnąć ręcznie,w obudowie czerwonej z sygnalizacją 2xLED czerwony C230V.

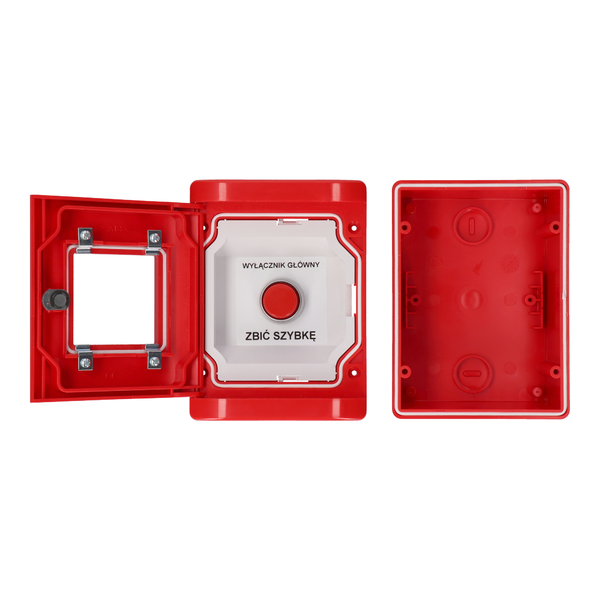

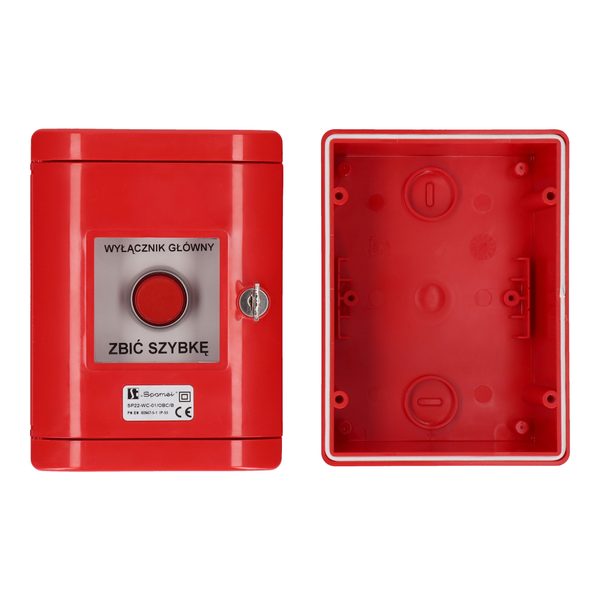

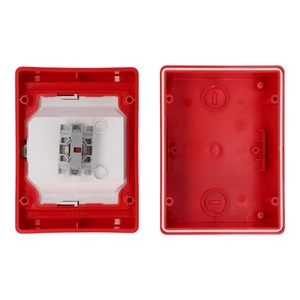

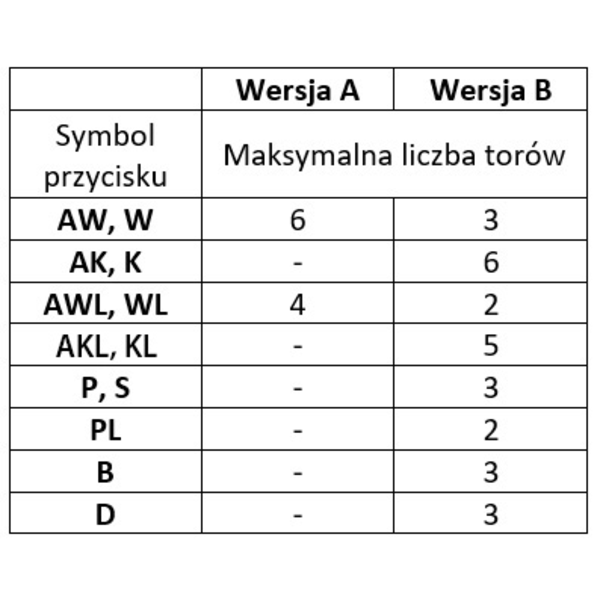

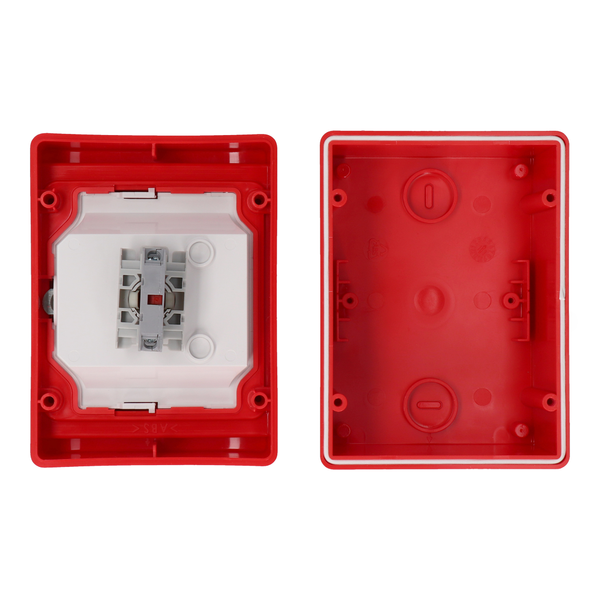

Przycisk SP22 w obudowie zamykanej na kluczyk o stopniu ochrony IP55 jest uzupełnieniem oferowanych przez nas przycisków sterowniczych serii SP22. Obudowa posiada drugą klasę ochronności. Przyciski w zależności od napędu mogą mieć maksymalnie 6 torów prądowych zwiernych, rozwiernych lub mieszane. Przycisk w obudowie czerwonej jest zgodny z postanowieniami normy PN-EN 60947-5-1.
Napięcie znamionowe izolacji Ui 500 V
Prąd znamionowy łączeniowy Ie w kat.AC-15 2,5 A (230 V)
Prąd znamionowy łączeniowy Ie w kat.DC-13 4 A (24 V)
1 A (110 V)
0,25 A (220 V)
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Stopień ochrony (Publ. IEC529) napędów przycisków po zamontowaniu w otworze pulpitu IP55
Przekrój przewodów przyłączeniowych 2× 1...2,5 mm² (jednodrutowych)
2× 0,75...1,5 mm² (linek)
Zgodność z normą PN-EN 60947-5-1
IEC 60947-5-1
IEC 60947-1
{"rows":[{"cells":[{"values":[{"value":"2LED1"}]},{"values":[{"value":"C230VAC+C230VAC"}]}]},{"cells":[{"values":[{"value":"2LED2"}]},{"values":[{"value":"C230VAC+C24VDC"}]}]},{"cells":[{"values":[{"value":"2LED3"}]},{"values":[{"value":"C230VAC+CP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED4"}]},{"values":[{"value":"C24VDC+C24VDC"}]}]},{"cells":[{"values":[{"value":"2LED5"}]},{"values":[{"value":"C24VDC+CP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED6"}]},{"values":[{"value":"CP24VDC+CP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED7"}]},{"values":[{"value":"C230VAC+Z230VAC"}]}]},{"cells":[{"values":[{"value":"2LED8"}]},{"values":[{"value":"C230VAC+Z24VDC"}]}]},{"cells":[{"values":[{"value":"2LED9"}]},{"values":[{"value":"C230VAC+ZP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED10"}]},{"values":[{"value":"C24VDC+Z230VAC"}]}]},{"cells":[{"values":[{"value":"2LED11"}]},{"values":[{"value":"C24VDC+Z24VDC"}]}]},{"cells":[{"values":[{"value":"2LED12"}]},{"values":[{"value":"C24VDC+ZP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED13"}]},{"values":[{"value":"CP24VDC+Z230VAC"}]}]},{"cells":[{"values":[{"value":"2LED14"}]},{"values":[{"value":"CP24VDC+Z24VDC"}]}]},{"cells":[{"values":[{"value":"2LED15"}]},{"values":[{"value":"CP24VDC+ZP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED16"}]},{"values":[{"value":"C230VAC+G230VAC"}]}]},{"cells":[{"values":[{"value":"2LED17"}]},{"values":[{"value":"C230VAC+G24VDC"}]}]},{"cells":[{"values":[{"value":"2LED18"}]},{"values":[{"value":"C230VAC+GP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED19"}]},{"values":[{"value":"C24VDC+G230VAC"}]}]},{"cells":[{"values":[{"value":"2LED20"}]},{"values":[{"value":"C24VDC+G24VDC"}]}]},{"cells":[{"values":[{"value":"2LED21"}]},{"values":[{"value":"C24VDC+GP24VDC"}]}]},{"cells":[{"values":[{"value":"2LED22"}]},{"values":[{"value":"CP24VDC+G230VAC"}]}]},{"cells":[{"values":[{"value":"2LED23"}]},{"values":[{"value":"CP24VDC+G24VDC"}]}]},{"cells":[{"values":[{"value":"2LED24"}]},{"values":[{"value":"CP24VDC+GP24VDC"}]}]}],"headers":[{"name":"header_1","attribs":"","desc":""},{"name":"header_2","attribs":"","desc":""}]}
{"rows":[{"cells":[{"values":[{"value":"C230VAC"}]},{"values":[{"value":"czerwony"}]},{"values":[{"value":"230VAC - sygnalizacja ciągła"}]}]},{"cells":[{"values":[{"value":"Z230VAC"}]},{"values":[{"value":"zielony"}]},{"values":[{"value":"230VAC - sygnalizacja ciągła"}]}]},{"cells":[{"values":[{"value":"G230VAC"}]},{"values":[{"value":"żółty"}]},{"values":[{"value":"230VAC - sygnalizacja ciągła"}]}]},{"cells":[{"values":[{"value":"C24VDC"}]},{"values":[{"value":"czerwony"}]},{"values":[{"value":"24VDC - sygnalizacja ciągła"}]}]},{"cells":[{"values":[{"value":"Z24VDC"}]},{"values":[{"value":"zielony"}]},{"values":[{"value":"24VDC - sygnalizacja ciągła"}]}]},{"cells":[{"values":[{"value":"G24VDC"}]},{"values":[{"value":"żółty"}]},{"values":[{"value":"24VDC - sygnalizacja ciągła"}]}]},{"cells":[{"values":[{"value":"CP24VDC"}]},{"values":[{"value":"czerwony"}]},{"values":[{"value":"24VDC - sygnalizacja pulsująca 2Hz"}]}]},{"cells":[{"values":[{"value":"ZP24VDC"}]},{"values":[{"value":"zielony"}]},{"values":[{"value":"24VDC - sygnalizacja pulsująca 2Hz"}]}]},{"cells":[{"values":[{"value":"GP24VDC"}]},{"values":[{"value":"żółty"}]},{"values":[{"value":"24VDC - sygnalizacja pulsująca 2Hz"}]}]}],"headers":[{"name":"header_1","attribs":"","desc":""},{"name":"header_2","attribs":"","desc":""},{"name":"header_3","attribs":"","desc":""}]}

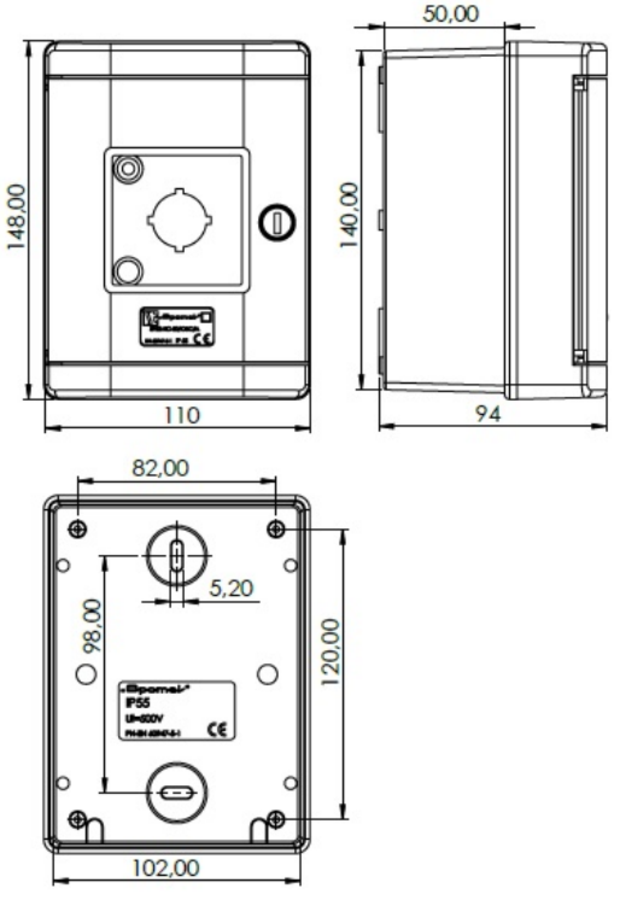

Wymiary

  • Przycisk SP22 w obudowie czerwonej - Wymiary
