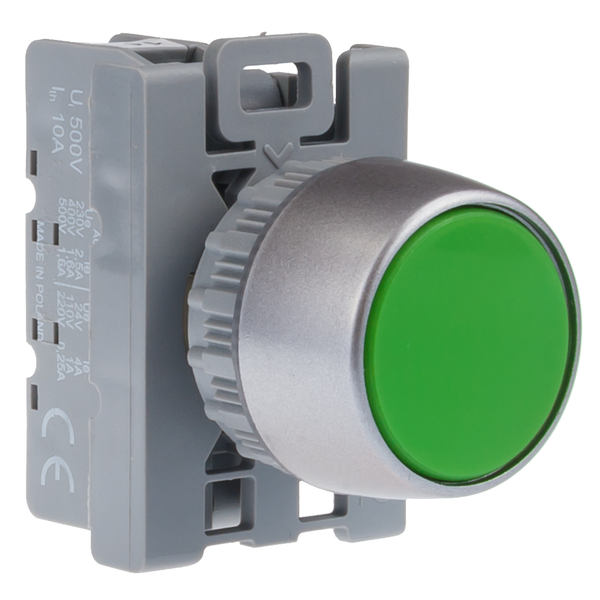

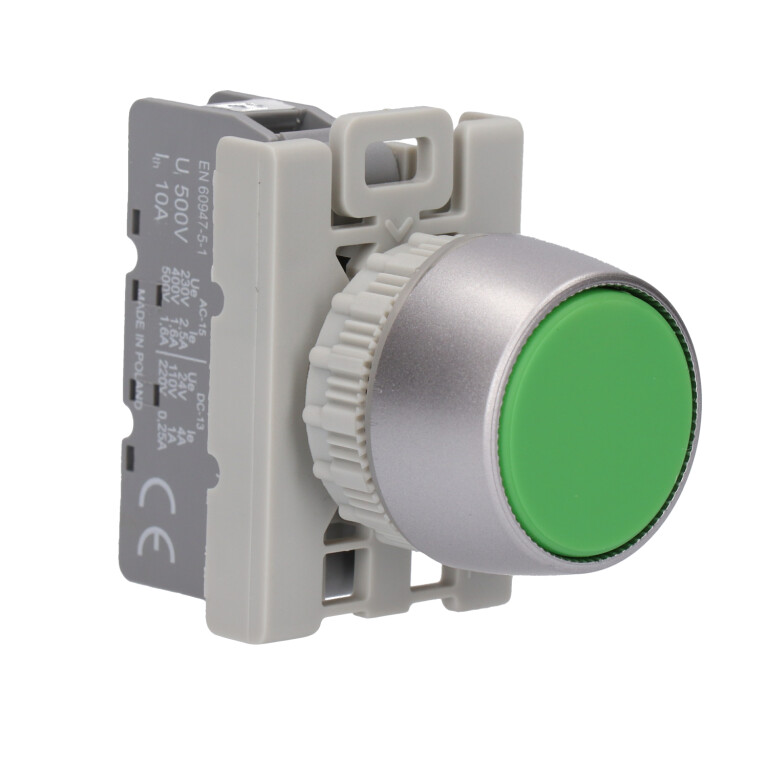

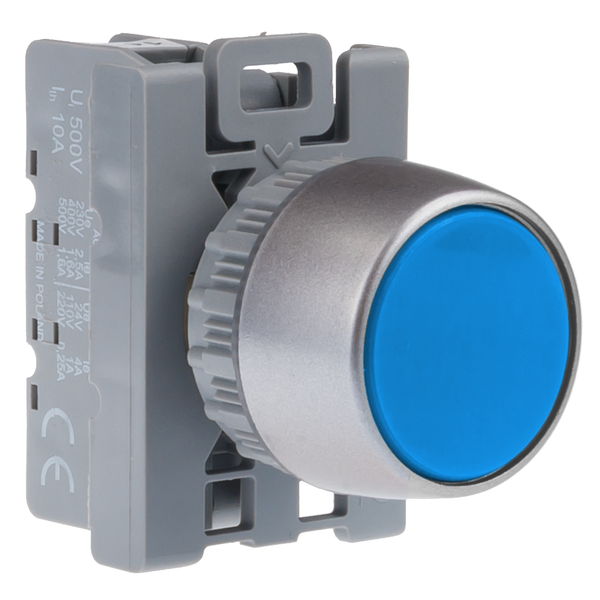

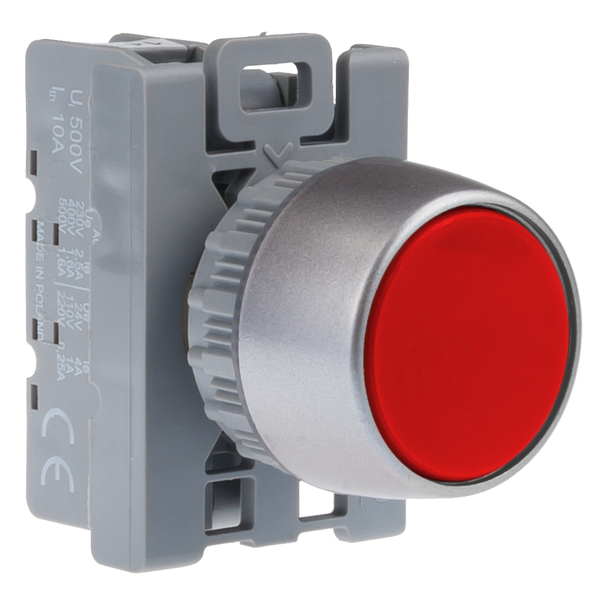

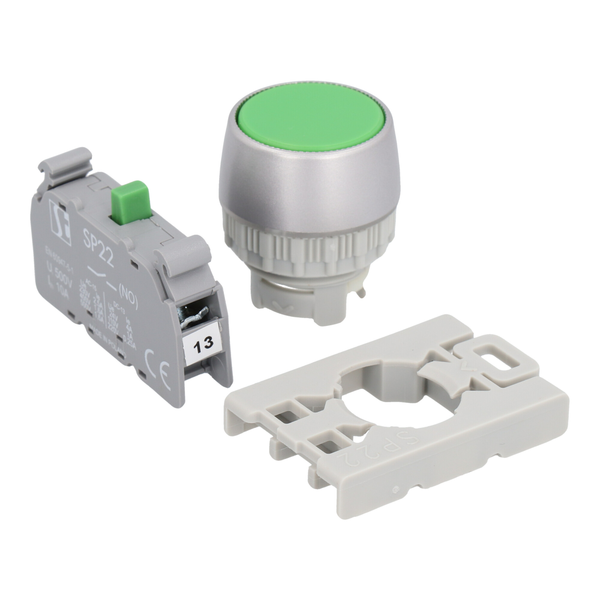

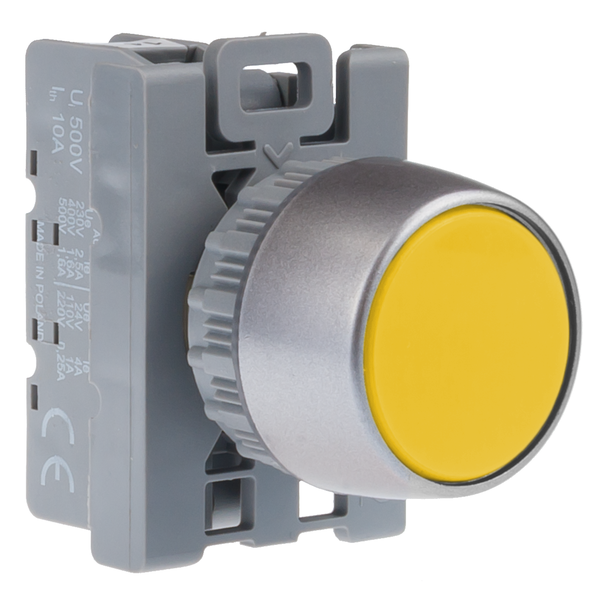

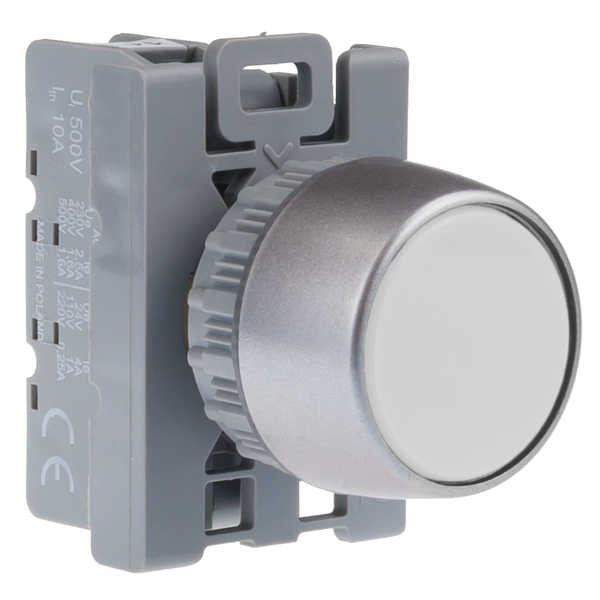

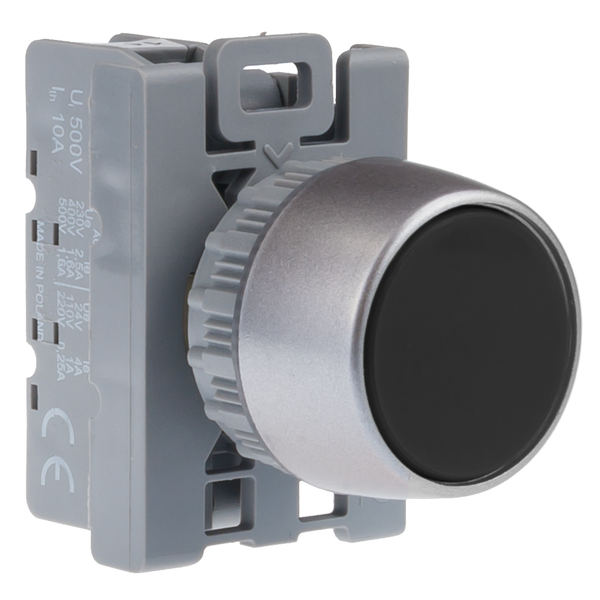

Przycisk kompletny z guzikiem krytym K/AK

Przycisk kompletny z guzikiem krytym K/AK

Kompletne niepodświetlane przyciski sterownicze SP22

SP22-##-#

Oznaczenie łączników - pierwsza cyfra oznacza liczbę torów zwiernych, druga cyfra liczbę torów rozwiernych.


Dane techniczne

Napięcie znamionowe izolacji Ui 500 V
Prąd znamionowy ciągły Iu=Ith 10 A
Prąd znamionowy łączeniowy Ie w kat.AC-15 2,5 A (230 V)
1,6 A (400/500 V)
Prąd znamionowy łączeniowy Ie w kat.DC-13 4 A (24 V)
1 A (110 V)
0,25 A (220 V)
Zabezpieczenie zwarciowe torów łącznika 10 A (wkładka bezpiecznikowa szybka)
1 kA (spodziewany prąd zwarciowy dla Ue=500 V)
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Trwałość łączeniowa 0,2 mln (przy znamionowych napięciach i prądach łączeniowych)
1,0 mln (cykli łączeniowych)
- do 80 VA (łączenie elektromagnesów prądu przemiennego)
- do 10 W (łączenie elektromagnesów prądu stałego)
Częstość łączeń do 3600 h-1
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)
± 1 mm (amplituda)
± 0,7 g (przyspieszenie)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
Stopień ochrony (Publ. IEC529) napędów przycisków po zamontowaniu w otworze pulpitu IP65
Przekrój przewodów przyłączeniowych 2× 1...2,5 mm² (jednodrutowych)
2× 0,75...1,5 mm² (linek)
Położenie pracy dowolne
Oznaczenie zacisków PN-EN 50013
Zgodność z normą PN-EN 60947-5-1
IEC 60947-5-1
IEC 60947-1

Wykonanie

  • Przycisk kompletny z guzikiem krytym K/AK - Wykonanie
  • Przycisk kompletny z guzikiem krytym K/AK - Wykonanie
  • Przycisk kompletny z guzikiem krytym K/AK - Wykonanie
  • Przycisk kompletny z guzikiem krytym K/AK - Wykonanie
  • Przycisk kompletny z guzikiem krytym K/AK - Wykonanie
  • Przycisk kompletny z guzikiem krytym K/AK - Wykonanie

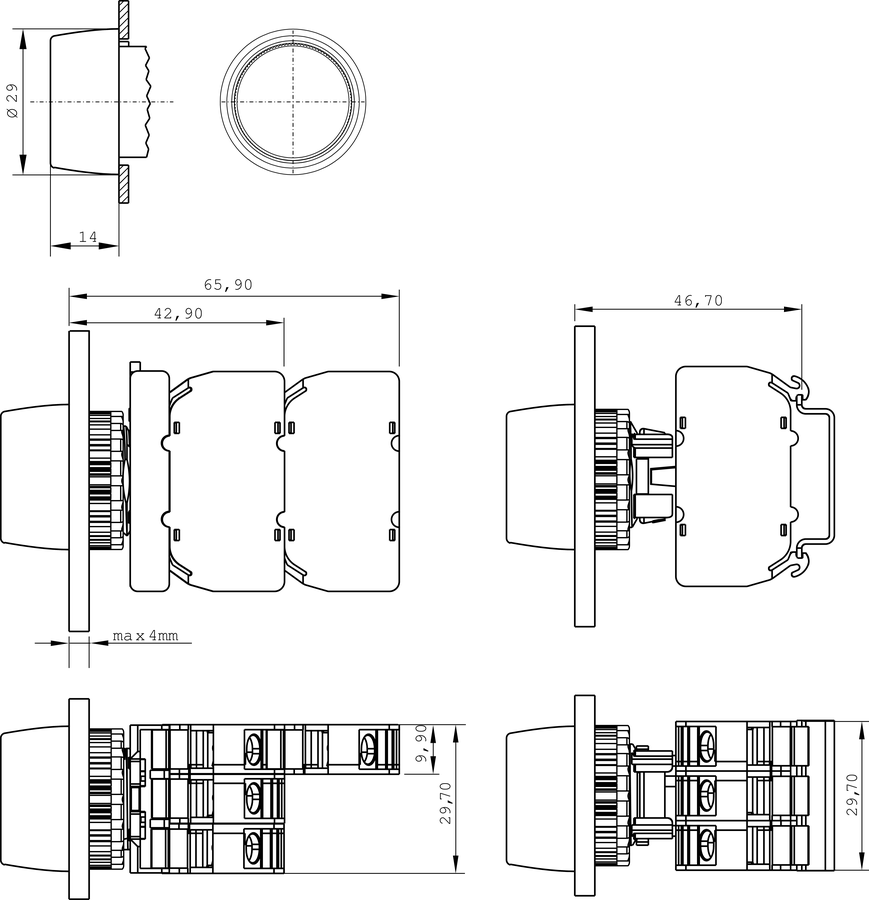

Wymiary

  • Przycisk kompletny z guzikiem krytym K/AK - Wymiary
