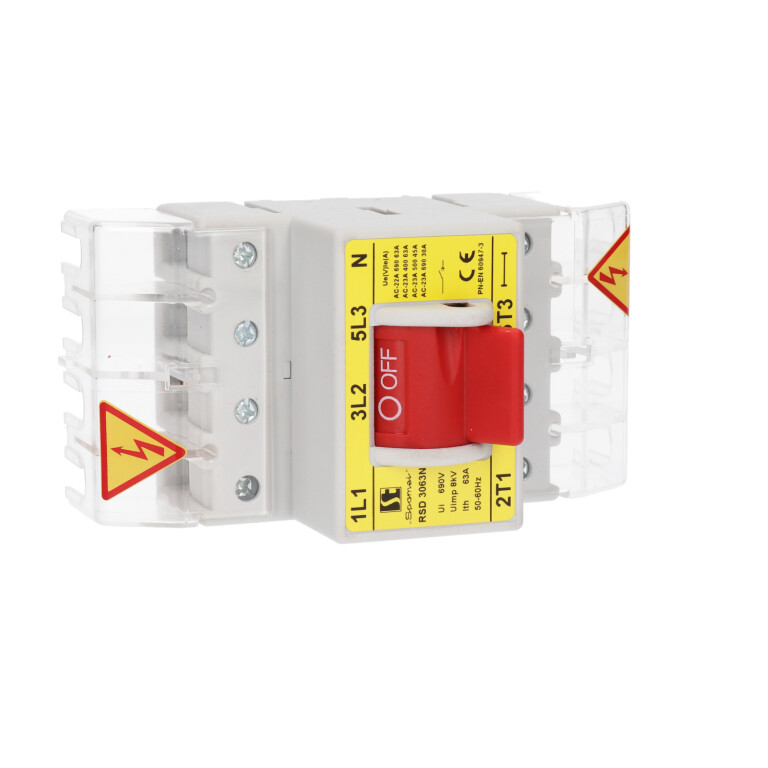

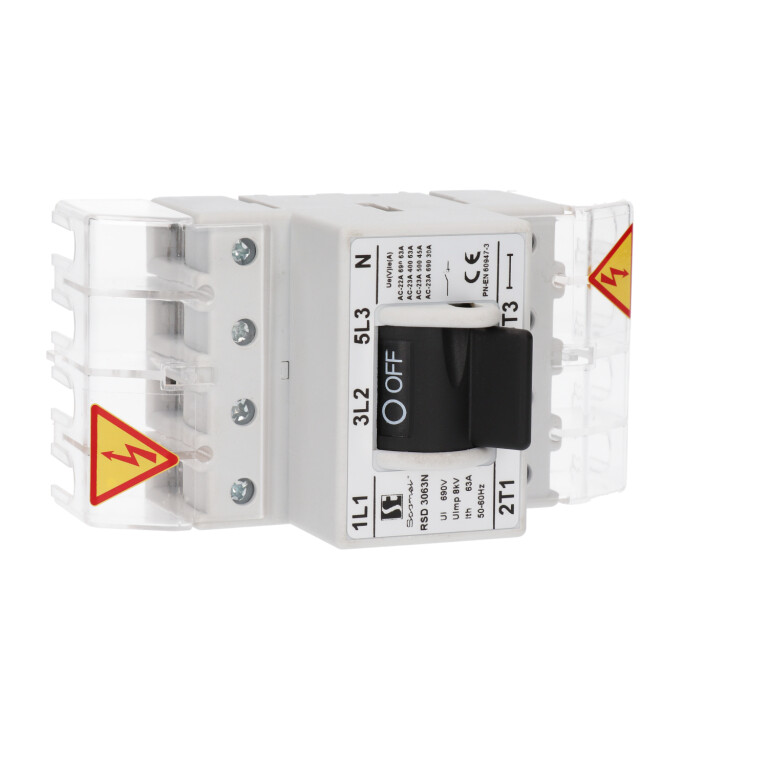

Rozłącznik dźwigniowy RSD 80
Rozłączniki dźwigniowe RSD 80
RSD-#\#
EAN:
Cena netto:
Cena brutto:
| Napięcie znamionowe izolacji Ui | 690 V |
| Napięcie znamionowe udarowe wytrzymywalne Uimp | 8 kV |
| Prąd cieplny umowny w powietrzu Ith | 80 A |
| Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A | 80 A (690 V) |
| Prąd znamionowy łączeniowy Ie w kat. AC-23A | 70 A (400 V) 55 A (500 V) 32 A (690 V) |
| Moc znamionowa AC-23A dla trójfazowych standardowych silników asynchronicznych | 35 kW (400 V) 35 kW (500 V) 30 kW (690 V) |
| Prąd znamionowy łączeniowy Ie w kat. DC-21A | 80 A (220 V) |
| Prąd znamionowy łączeniowy Ie w kat. DC-22A | 50 A (220 V) |
| Prąd znamionowy łączeniowy Ie w kat. DC-23A | 40 A (220 V) |
| Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 1,8 kA |
| Prąd znamionowy załączalny zwarciowy Icm | 6 kA |
| Prąd znamionowy zwarciowy umowny | 15 kA (wkładka bezpiecznikowa gL/gG 80 A) |
| Trwałość mechaniczna | 20000 (cykli) |
| Trwałość łączeniowa | 3000 (cykli) |
| Przekrój przewodów przyłączeniowych | 6...16 mm² (sztywnych) |
| Masa | 0,3...0,32 kg |
| Odporność na wibrację (wg IEC 60068-2-6) | 2...100 Hz (częstotliwość) ± 1 mm (amplituda) ± 0,7 g (przyspieszenie) |
| Odporność na udary (wg IEC 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
| Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
| Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) | ostrość próby 1 |
 |
3 bieguny |
 |
3 bieguny + N nierozłączny |
 |
4 bieguny |
