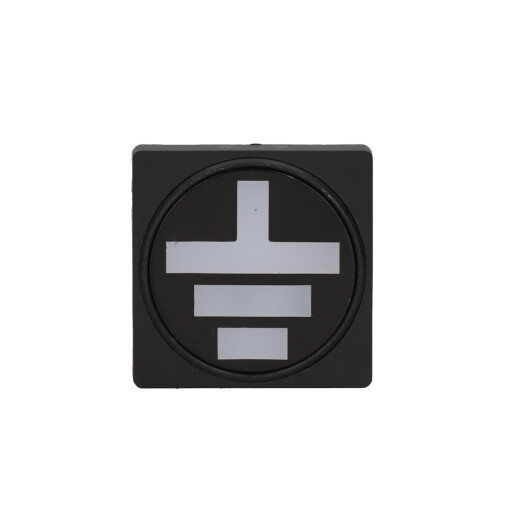

Wskaźnik uziemienia ma za zadanie informowanie na temat stanu uziemienia danego obwodu elektrycznego. Jego stan obrazowany jest za pomocą diod, w przypadku tego wskaźnika tworzą one symbol uziemienia.
Wskaźniki święcą w dwóch kolorach czerwonym lub zielonym.
Zasilanie podłączamy odpowiednio:
X0 - zacisk wspólny (masa)
X1 - kolor czerwony (napięcie)
X2 - Kolor zielony (napięcie)

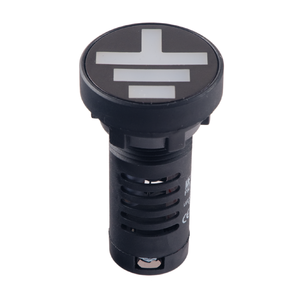

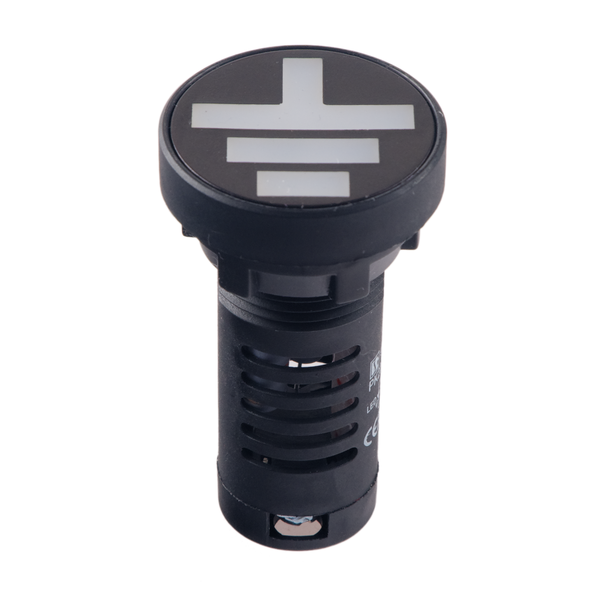

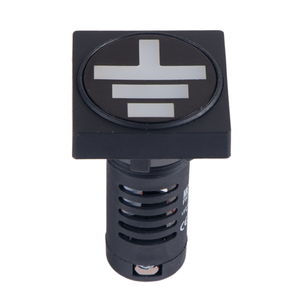

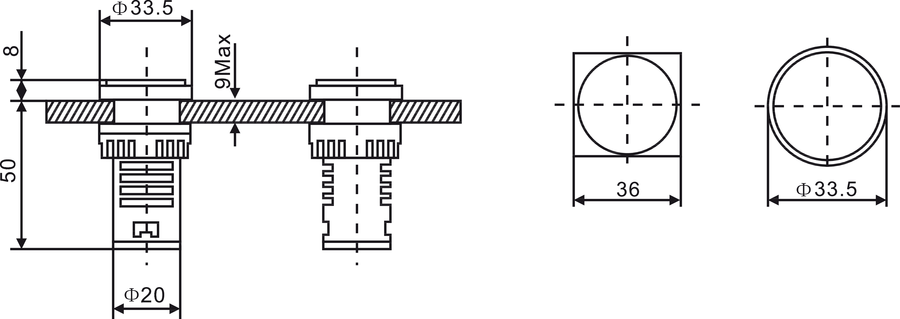

Wskaźniki przeznaczone są do montażu w otworze o średnicy 22mm. W komplecie sprzedawany jest wskaźnik w wersji kwadratowej. Jeśli chcemy zamontować w otworze pulpitu wskaźnik okrągły odkręcamy nakrętkę i demontujemy kwadratową nakładkę wskaźnika.
Wskaźniki święcą w dwóch kolorach czerwonym lub zielonym.
Zasilanie podłączamy odpowiednio:
X0 - zacisk wspólny (masa)
X1 - kolor czerwony (napięcie)
X2 - Kolor zielony (napięcie)
Wskaźniki przeznaczone są do montażu w otworze o średnicy 22mm. W komplecie sprzedawany jest wskaźnik w wersji kwadratowej. Jeśli chcemy zamontować w otworze pulpitu wskaźnik okrągły odkręcamy nakrętkę i demontujemy kwadratową nakładkę wskaźnika.
| Napięcie znamionowe izolacji Ui | 250V |
| Napięcie znamionowe Ue | 24 AC/DC; 230 AC/DC |
| Źródło światła | LED |
| Maksymalna grubość pulpitu | 9 mm |
| Stopień ochrony pod pulpitem | IP20 |
| Przekrój przewodów przyłączeniowych | 0,5 ... 1,5 mm² |
| Temperatura otoczenia | -25 ... +70°C |
| Stopień ochrony | IP54 |
