Zestaw instalacyjny ZI2 z rozłącznikiem 0-I

Zestaw instalacyjny ZI2 z rozłącznikiem 0-I

Zestawy instalacyjne ZI

ZI#

Uwaga: Gniazdo boczne 1-fazowe standardowo instalowane jest z prawej strony zestawu. Istnieje możliwość zamówienia zestawu z gniazdem bocznym zainstalowanym z lewej strony. W tym celu należy dopisać literę "L" np. ZI23\R111L
Stopień ochrony IP65/IP67 posiadają wykonania: ZI26\R111, ZI26\R211, ZI26\R341, ZI26\R441.
W wykonaniach: ZI25\R341, ZI25\R342, ZI25\R441, ZI25\R442 istnieje możliwość zabezpieczenia gniazda bocznego wkładką topikową WTA 10A/250V prąd przemienny 1500 A.


Zestawy charakteryzują się nowoczesnym i ergonomicznym designem. Każdy zestaw wyposażony jest w gniazdo główne 16 lub 32 A (w zależności od wykonania). Zestaw ZI z rozłącznikiem 0-I wyposażony jest w łącznik krzywkowy, gniazdo główne oraz w zależności od wykonania dodatkowe 1 lub 2 gniazda boczne (1-fazowe) znajdujące się w zespole podstawy, co ułatwia podłączenie przewodów do zestawu. Zestawy instalacyjne ZI są zgodne z postanowieniami normy: PN-EN 60439-3, PN-EN 60439-1
Nowe zestawy spełniaja wymagania Dyrektywy RoHS 2002/95/WE co oznacza, że nie zawierają substancji niebezpiecznych określonych w tej dyrektywie.
Napięcie znamionowe izolacji Ui 500 V
Prąd znamionowy ciągły Iu max 32 A
Częstotliwość znamionowa 50-60 Hz
Napięcie znamionowe łączeniowe Ue 230/400 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Przekrój przewodów przyłączeniowych 2,5...6 mm²
Stopień ochrony IP44; IP65/IP67
Klasa ochronności II
Masa 0,8...1,2 kg
Rodzaje dławnic M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A gniazdo boczne
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Łącznik 0-I

Wykonanie

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 22\R111

    22\R111

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 26\R111

    26\R111

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 22\R211

    22\R211

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 26\R211

    26\R211

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 22\R571

    22\R571

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 26\R571

    26\R571

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 23\R111

    23\R111

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 23\R211

    23\R211

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 23\R581

    23\R581

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 24\R111

    24\R111

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 24\R211

    24\R211

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 24\R511

    24\R511

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 22\R341

    22\R341

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 26\R341

    26\R341

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 22\R441

    22\R441

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 26\R441

    26\R441

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 25\R341

    25\R341

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 25\R342

    25\R342

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 25\R441

    25\R441

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - 25\R442

    25\R442

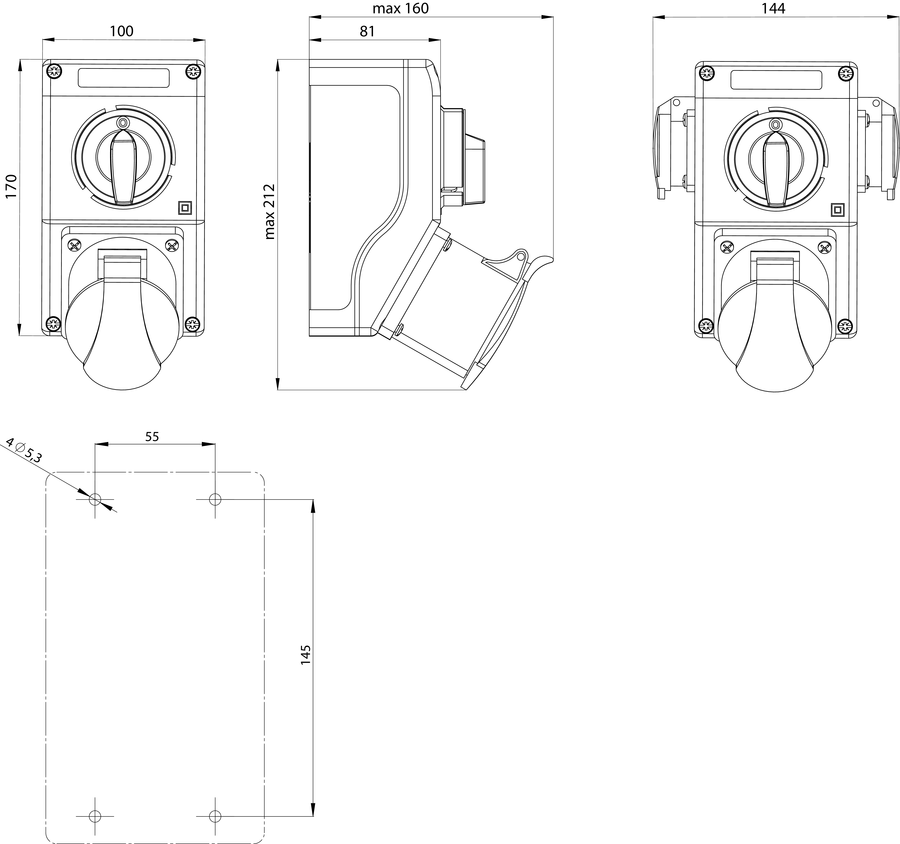

Wymiary

  • Zestaw instalacyjny ZI2 z rozłącznikiem 0-I - Wymiary
