Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P

Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P

Zestawy instalacyjne ZI

ZI#

Uwaga: Gniazdo boczne 1-fazowe standardowo instalowane jest z prawej strony zestawu. Istnieje możliwość zamówienia zestawu z gniazdem bocznym zainstalowanym z lewej strony. W tym celu należy dopisać literę "L" np. ZI23\R111L
Stopień ochrony IP65/IP67 posiadają wykonania: ZI26\R121, ZI26\R221, ZI26\R361, ZI26\R461.
W wykonaniach: ZI25\R361-B, ZI25\R362-B, ZI25\R461-B, ZI25\R462-B każde gniazdo jednofazowe zabezpieczone jest wkładką topikową WTA 10A/250V.


Zestawy charakteryzują się nowoczesnym i ergonomicznym designem. Każdy zestaw wyposażony jest w gniazdo główne 16 lub 32 A (w zależności od wykonania). Zestaw ZI z rozłącznikiem L-0-P wyposażony jest w łącznik krzywkowy, gniazdo główne oraz w zależności od wykonania dodatkowe 1 lub 2 gniazda boczne (1-fazowe) znajdujące się w zespole podstawy, co ułatwia podłączenie przewodów do zestawu. Zestawy instalacyjne ZI są zgodne z postanowieniami normy: PN-EN 61439-3, PN-EN 61439-1
Nowe zestawy spełniaja wymagania Dyrektywy RoHS 2011/65/UE co oznacza, że nie zawierają substancji niebezpiecznych określonych w tej dyrektywie.
Napięcie znamionowe izolacji Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Częstotliwość znamionowa 50-60 Hz
Napięcie znamionowe łączeniowe Ue 230/400 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Przekrój przewodów przyłączeniowych 2,5...6 mm²
Stopień ochrony IP44; IP65/IP67
Klasa ochronności II
Masa 0,8...1,2 kg
Rodzaje dławnic M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A gniazdo boczne
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Łącznik L-0-P

Wykonanie

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 22\R121

    22\R121

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 26\R121

    26\R121

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 22\R221

    22\R221

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 26\R221

    26\R221

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 23\R121

    23\R121

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 23\R221

    23\R221

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 24\R121

    24\R121

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 24\R221

    24\R221

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 22\R361

    22\R361

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 26\R361

    26\R361

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 22\R461

    22\R461

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 26\R461

    26\R461

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 25\R361-B

    25\R361-B

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 25\R362-B

    25\R362-B

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 25\R461-B

    25\R461-B

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - 25\R462-B

    25\R462-B

Model 3D

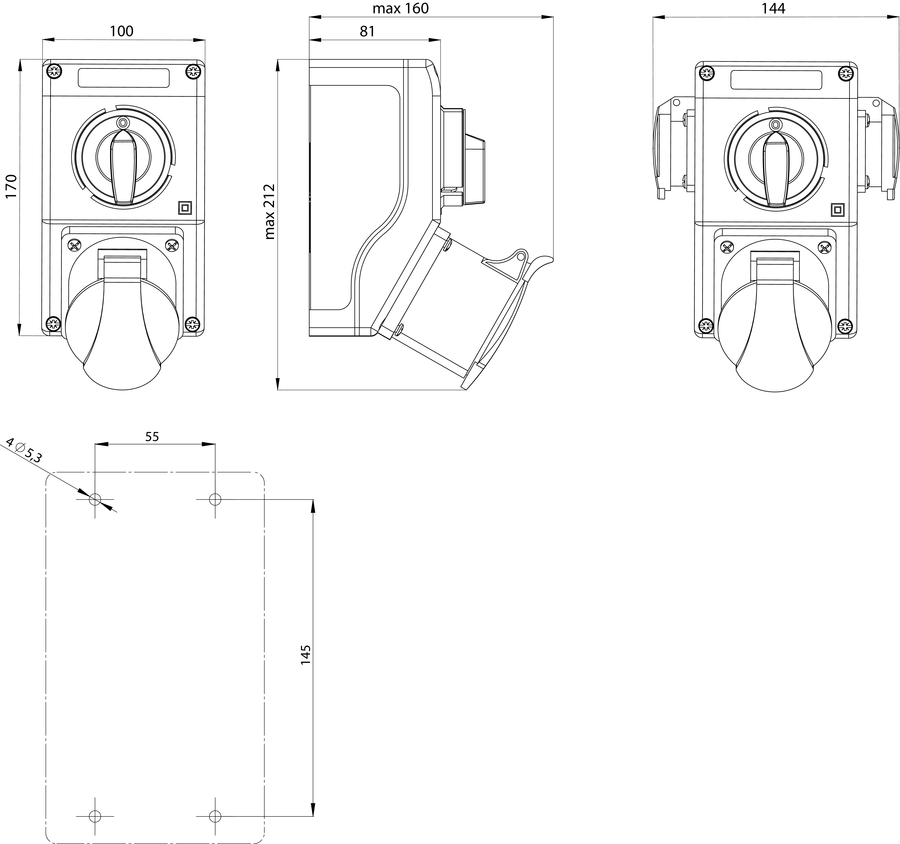

Wymiary

  • Zestaw instalacyjny ZI2 z rozłącznikiem L-0-P - Wymiary

Pliki do pobrania
