Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego

Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego

Zestawy instalacyjne ZI

ZI#

Uwaga:
Gniazdo boczne 1-fazowe standardowo instalowane jest z prawej strony zestawu. Istnieje możliwość zamówienia zestawu z gniazdem bocznym zainstalowanym z lewej strony. W tym celu należy dopisać literę "L" np. ZI33\X111L

Nr wykonania zestawu:



Zestawy charakteryzuja się nowoczesnym i ergonomicznym designem. Każdy zestaw wyposażony jest w gniazdo główne 16 lub 32 A (w zależności od wykonania) oraz dodatkowe 1 lub 2 gniazda boczne (1-fazowe) znajdujące się w zespole podstawy, co ułatwia podłączenie przewodów do zestawu.
Kompletny zestaw posiada stopień ochrony IP44 lub IP65/IP67 (bez gniazda bocznego). Zasilanie gniazd doprowadza się poprzez listwę zaciskową. Zestawy instalacyjne ZI są zgodne z postanowieniami normy: PN-EN 61439-3, PN-EN 61439-1
Nowe zestawy spełniaja wymagania Dyrektywy RoHS 2011/65/UE co oznacza, że nie zawierają substancji niebezpiecznych określonych w tej dyrektywie.

Napięcie znamionowe izolacji U_i	500 V
Prąd znamionowy zestawu I_nA	max 32 A
Częstotliwość znamionowa	50-60 Hz
Napięcie znamionowe łączeniowe U_e	230/400 V
Napięcie znamionowe udarowe wytrzymywalne U_imp	6 kV
Przekrój przewodów przyłączeniowych	2,5...6 mm²
Stopień ochrony	IP44; IP65/IP67
Klasa ochronności	II
Masa	0,8...1,2 kg
Rodzaje dławnic	M25×1,5 (16 A) M32×1,5 (32 A)

2P+PE 16A

2P+PE 16A gniazdo boczne

3P+N+PE 16A

3P+N+PE 32A

3P+PE 16A

3P+PE 32A

Wykonanie

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 32\X111$

32\X111

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 36\X111$

36\X111

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 32\X211$

32\X211

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 36\X211$

36\X211

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 32\X571$

32\X571

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 36\X571$

36\X571

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 33\X111$

33\X111

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 33\X211$

33\X211

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 33\X581$

33\X581

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 34\X111$

34\X111

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 34\X211$

34\X211

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 34\X511$

34\X511

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 32\X341$

32\X341

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 36\X341$

36\X341

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 32\X441$

32\X441

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 36\X441$

36\X441

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 35\X341$

35\X341

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 35\X342$

35\X342

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 35\X441$

35\X441

$Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego - 35\X442$

35\X442

Model 3D

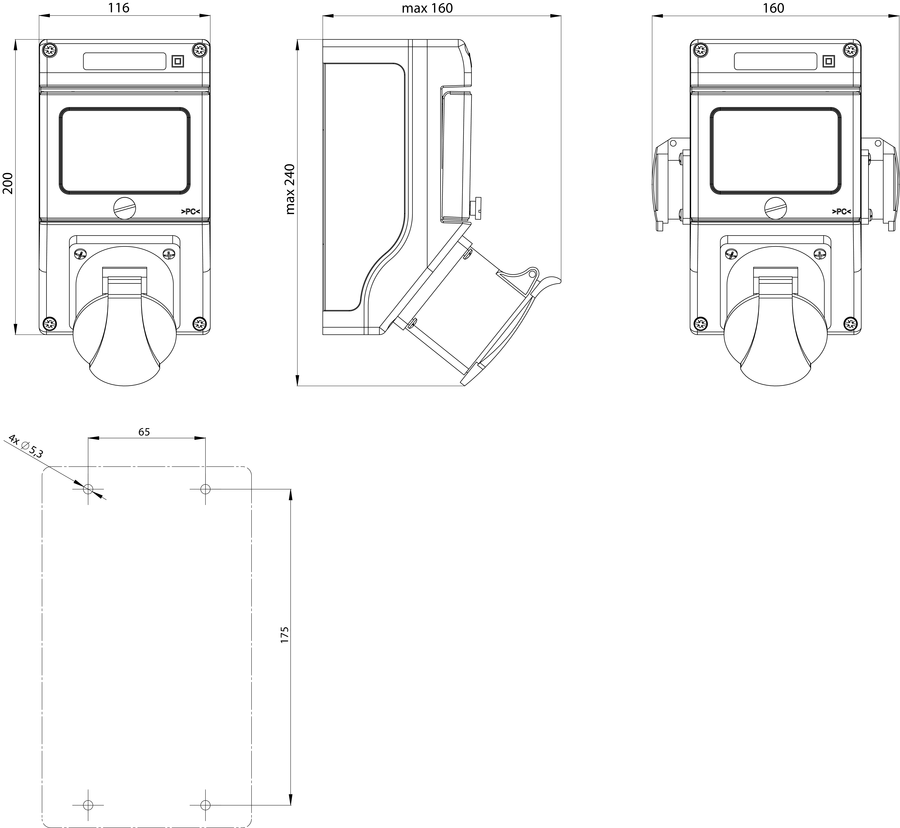

Wymiary

Pliki do pobrania

Dokumenty PDF
Atesty, certyfikaty, deklaracje zgodności

	Karta techniczna 2022-03-21
	Instrukcja obsługi

	Certyfikat zgodności CE
	Certyfikat zgodności RU 2019-08-13
	Certyfikat zgodności UA 2019-08-13
