Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO)

Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO)

Zestawy instalacyjne ZI SCHUKO

ZI#-S

Uwaga:
Gniazdo boczne 1-fazowe standardowo instalowane jest z prawej strony zestawu. Istnieje możliwość zamówienia zestawu z gniazdem bocznym zainstalowanym z lewej strony. W tym celu należy dopisać literę "L" np. ZI33\X111L-S


Zestawy charakteryzuja się nowoczesnym i ergonomicznym designem. Każdy zestaw wyposażony jest w gniazdo główne 16 lub 32 A (w zależności od wykonania) oraz dodatkowe 1 lub 2 gniazda boczne (1-fazowe) znajdujące się w zespole podstawy, co ułatwia podłączenie przewodów do zestawu.
Zasilanie gniazd doprowadza się poprzez listwę zaciskową. Zestawy instalacyjne ZI są zgodne z postanowieniami normy: PN-EN 61439-3, PN-EN 61439-1
Nowe zestawy spełniaja wymagania Dyrektywy RoHS 2011/65/UE co oznacza, że nie zawierają substancji niebezpiecznych określonych w tej dyrektywie.
Napięcie znamionowe izolacji Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Częstotliwość znamionowa 50-60 Hz
Napięcie znamionowe łączeniowe Ue 230/400 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Przekrój przewodów przyłączeniowych 2,5...6 mm²
Stopień ochrony IP44
Klasa ochronności II
Masa 0,8...1,2 kg
Rodzaje dławnic M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A gniazdo boczne
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A

Wykonanie

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 33\X111-S

    33\X111-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 33\X211-S

    33\X211-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 33\X581-S

    33\X581-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 34\X111-S

    34\X111-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 34\X211-S

    34\X211-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 34\X511-S

    34\X511-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 35\X341-S

    35\X341-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 35\X342-S

    35\X342-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 35\X441-S

    35\X441-S

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - 35\X442-S

    35\X442-S

Model 3D

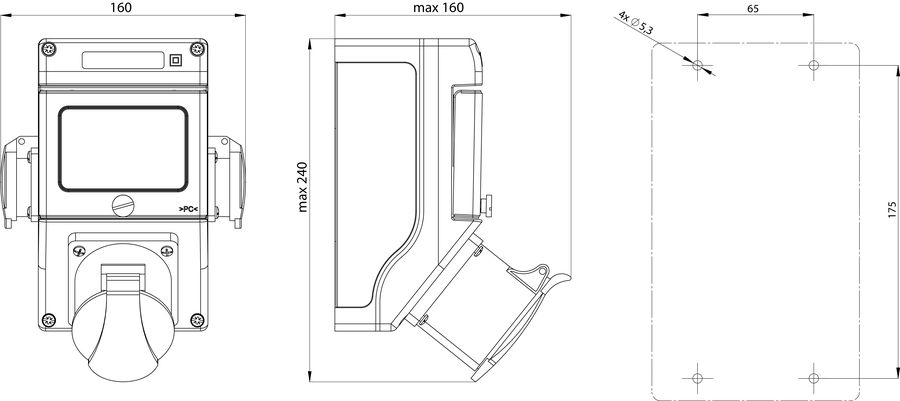

Wymiary

  • Zestaw instalacyjny ZI3 bez wyłącznika nadprądowego (SCHUKO) - Wymiary
