Zestaw instalacyjny ZI z rozłącznikiem 0-I

Strona główna
Produkty
Zestawy
Zestaw instalacyjny ZI z rozłącznikiem 0-I

Zestaw instalacyjny ZI z rozłącznikiem 0-I

Zestawy instalacyjne ZI

ZI#

Stopień ochrony IP67 posiadają wykonania: ZI12\R111, ZI12\R211, ZI12\R571, ZI12\R341, ZI12\R441.
W wykonaniach: ZI05R\341, ZI05\R342, ZI05\R441, ZI05\R442 gniazdo boczne zabezpieczone jest wkładką topikową WTA 10A/250V.

Nr wykonania zestawu:



Zestawy typu ZI posiadają rozłączniki 0-I w obudowie o stopniu ochrony IP44 lub IP67, wyposażonej w 1, 2, lub 3 gniazda wtyczkowe stałe. Zestawy typu ZI różnią się między sobą rodzajem i wielkością prądową gniazda lub gniazd wtyczkowych. Zestawy typu ZI z głównym gniazdem 16A wyposażone są w łącznik krzywkowy ŁK16R o funkcji rozłącznika 0-I natomiast zestawy z głównym gniazdem 32A - w łącznik krzywkowy ŁK32R. Zestawy instalacyjne ZI są zgodne z postanowieniami normy: PN-EN 61439-3, PN-EN 61439-1.

Napięcie znamionowe izolacji U_i	500 V
Prąd znamionowy zestawu I_nA	max 32 A
Częstotliwość znamionowa	50-60 Hz
Napięcie znamionowe łączeniowe U_e	230/400 V
Napięcie znamionowe udarowe wytrzymywalne U_imp	6 kV
Przekrój przewodów przyłączeniowych	2,5...4 mm²
Stopień ochrony	IP44; IP67
Klasa ochronności	II
Rodzaje dławnic	M25×1,5

2P+PE 16A

2P+PE 16A gniazdo boczne

2P+PE 16A gniazdo boczne zabezpieczenie wkładką topikową WTA 10A/250V

3P+N+PE 16A

3P+N+PE 32A

3P+PE 16A

3P+PE 32A

Łącznik 0-I

Wykonanie

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 02\R111$

02\R111

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 12\R111$

12\R111

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 02\R211$

02\R211

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 12\R211$

12\R211

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 02\R571$

02\R571

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 12\R571$

12\R571

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 03\R111$

03\R111

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 03\R211$

03\R211

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 03\R581$

03\R581

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 04\R111$

04\R111

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 04\R211$

04\R211

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 04\R511$

04\R511

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 02\R341$

02\R341

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 12\R341$

12\R341

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 02\R441$

02\R441

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 12\R441$

12\R441

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 05\R341$

05\R341

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 05\R342$

05\R342

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 05\R441$

05\R441

$Zestaw instalacyjny ZI z rozłącznikiem 0-I - 05\R442$

05\R442

Model 3D

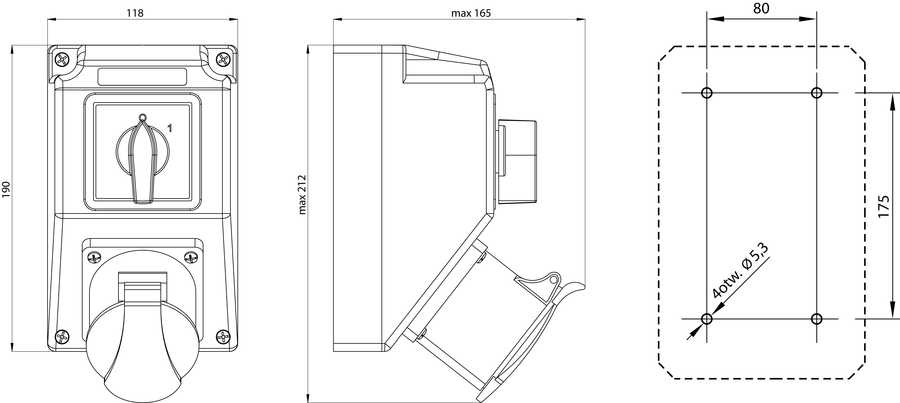

Wymiary

Pliki do pobrania

Dokumenty PDF
Atesty, certyfikaty, deklaracje zgodności

	Karta techniczna 2023-02-22
	Instrukcja obsługi 2020-06-16
	Oświadczenie GPRS 2025-01-28
	Instrukcja GPRS 2025-01-28

	Certyfikat zgodności CE
	Certyfikat zgodności RU 2019-08-13
	Certyfikat zgodności UA 2019-08-13
