Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO)

Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO)

Zestawy instalacyjne ZI SCHUKO

ZI#-S

W wykonaniach: ZI05R\341-S, ZI05\R342-S, ZI05\R441-S, ZI05\R442-S gniazdo boczne zabezpieczone jest wkładką topikową WTA 10A/250V prąd przemienny 1500 A.
W wykonaniach ZI01 dławnica gumowa w pozostałych metryczna.


Zestawy typu ZI różnią się między sobą rodzajem i wielkością prądową gniazda lub gniazd wtyczkowych. Zestawy typu ZI z głównym gniazdem 16A wyposażone są w łącznik krzywkowy ŁK16R o funkcji rozłącznika 0-I natomiast zestawy z głównym gniazdem 32A - w łącznik krzywkowy ŁK32R. Zestawy instalacyjne ZI są zgodne z postanowieniami normy: PN-EN 60439-3, PN-EN 60439-1.
Napięcie znamionowe izolacji Ui 500 V
Prąd znamionowy ciągły Iu max 32 A
Częstotliwość znamionowa 50-60 Hz
Napięcie znamionowe łączeniowe Ue 230/400 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Przekrój przewodów przyłączeniowych 2,5...4 mm²
Stopień ochrony IP44
Klasa ochronności II
Rodzaje dławnic gumowe
M25×1,5
2P+PE 16A
2P+PE 16A gniazdo boczne
2P+PE 16A gniazdo boczne zabezpieczenie wkładką topikową WTA 10A/250V
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Łącznik 0-I

Wykonanie

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 03\R111-S

    03\R111-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 03\R211-S

    03\R211-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 03\R581-S

    03\R581-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 04\R111-S

    04\R111-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 04\R211-S

    04\R211-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 04\R511-S

    04\R511-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 05\R341-S

    05\R341-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 05\R342-S

    05\R342-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 05\R441-S

    05\R441-S

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - 05\R442-S

    05\R442-S

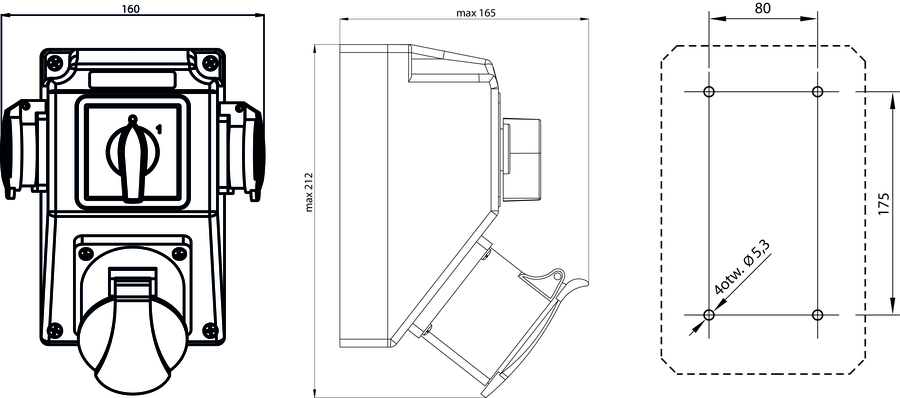

Wymiary

  • Zestaw instalacyjny ZI z rozłącznikiem 0-I (SCHUKO) - Wymiary
