Zestaw instalacyjny ZI z rozłącznikiem L-0-P

Zestaw instalacyjny ZI z rozłącznikiem L-0-P

Zestawy instalacyjne ZI

ZI#

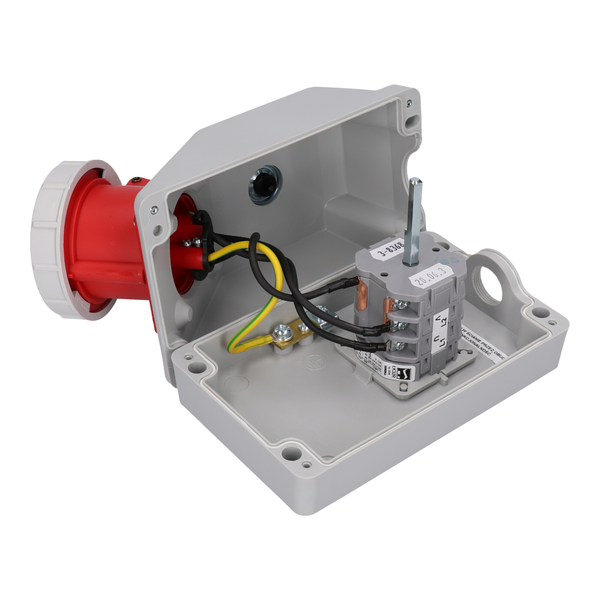

Stopień ochrony IP67 posiadają wykonania: ZI12\R121, ZI12\R221, ZI12\R361, ZI12\R461.

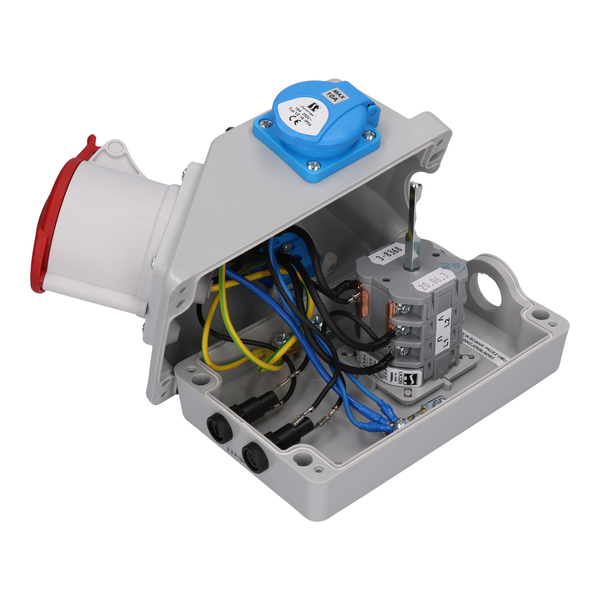

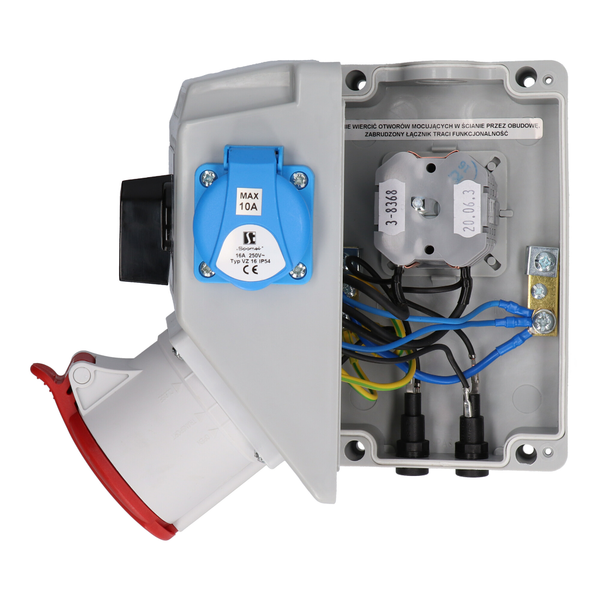

W wykonaniach: ZI05\R361, ZI05\R362, ZI05\R461, ZI05\R462 gniazdo boczne zabezpieczone jest wkładką topikową WTA 10A/250V.

Nr wykonania zestawu:



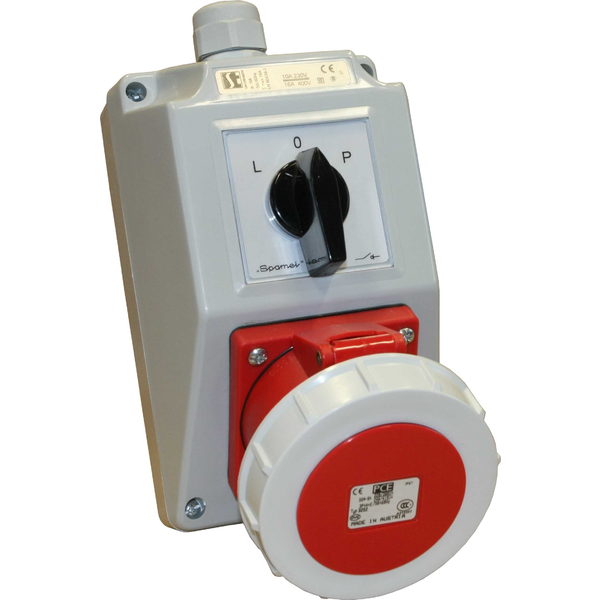

Zestawy typu ZI posiadają przełączniki L-O-P w obudowie o stopniu ochrony IP44 lub IP67, wyposażonej w 1, 2, lub 3 gniazda wtyczkowe stałe. Zestawy typu ZI różnią się między sobą rodzajem i wielkością prądową gniazda lub gniazd wtyczkowych. Zestawy typu ZI z głównym gniazdem 16A wyposażone są w łącznik krzywkowy ŁK16R o funkcji rozłącznika L-O-P, natomiast zestawy z głównym gniazdem 32A - w łącznik krzywkowy ŁK32R. Zestawy instalacyjne ZI są zgodne z postanowieniami normy: PN-EN 61439-3, PN-EN 61439-1.

Napięcie znamionowe izolacji U_i	500 V
Prąd znamionowy zestawu I_nA	max 32 A
Częstotliwość znamionowa	50-60 Hz
Napięcie znamionowe łączeniowe U_e	230/400 V
Napięcie znamionowe udarowe wytrzymywalne U_imp	6 kV
Przekrój przewodów przyłączeniowych	2,5...4 mm²
Stopień ochrony	IP44; IP67
Klasa ochronności	II
Rodzaje dławnic	M25×1,5

2P+PE 16A

2P+PE 16A gniazdo boczne

2P+PE 16A gniazdo boczne zabezpieczenie wkładką topikową WTA 10A/250V

3P+N+PE 16A

3P+N+PE 32A

3P+PE 16A

3P+PE 32A

Łącznik L-0-P

Wykonanie

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 02\R121$

02\R121

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 12\R121$

12\R121

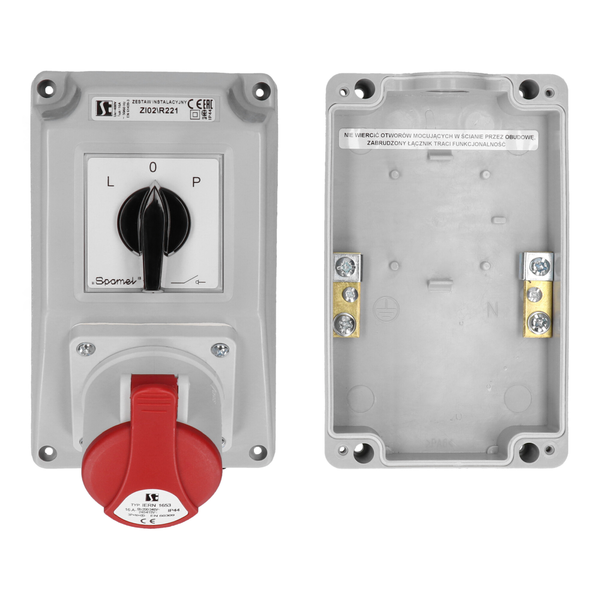

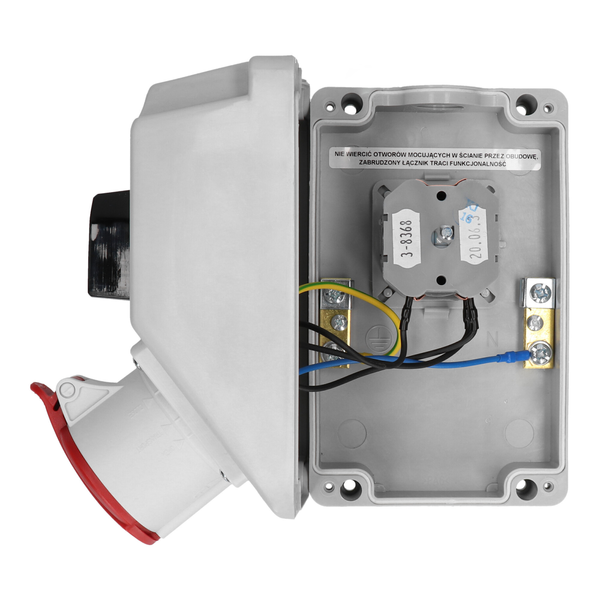

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 02\R221$

02\R221

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 12\R221$

12\R221

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 03\R121$

03\R121

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 03\R221$

03\R221

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 04\R121$

04\R121

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 04\R221$

04\R221

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 02\R361$

02\R361

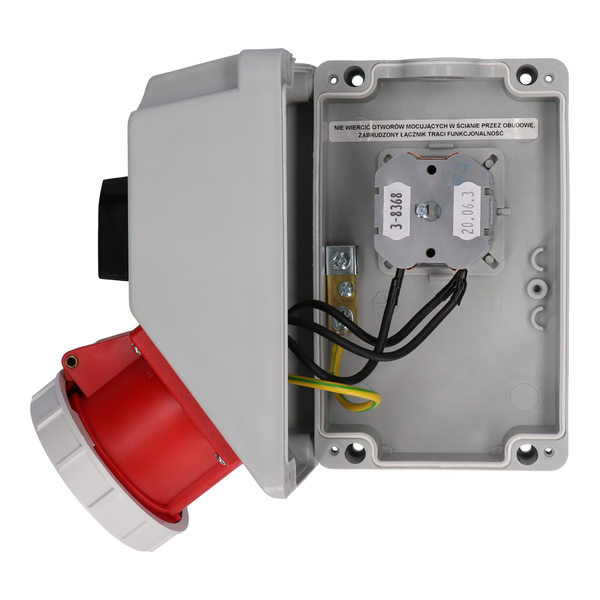

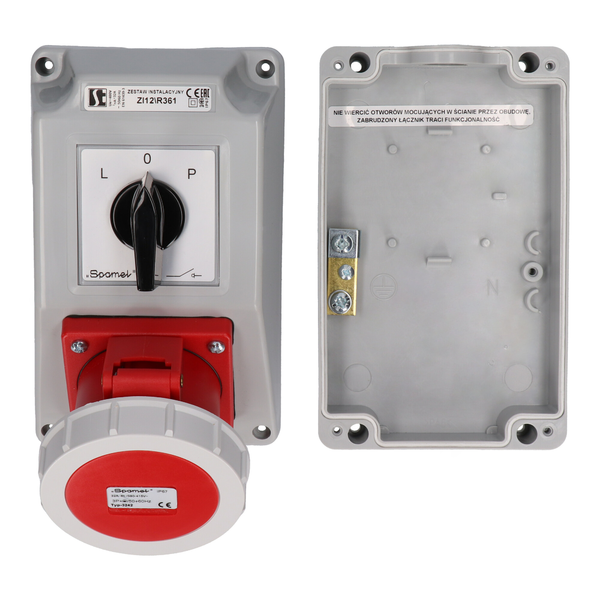

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 12\R361$

12\R361

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 02\R461$

02\R461

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 12\R461$

12\R461

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 05\R361$

05\R361

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 05\R362$

05\R362

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 05\R461$

05\R461

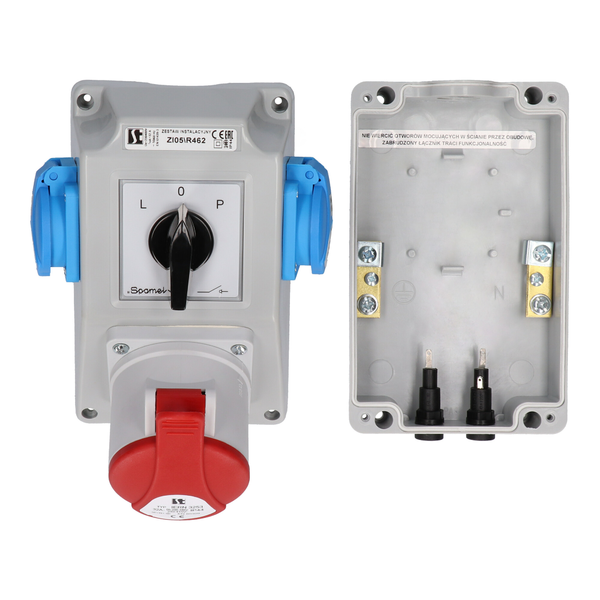

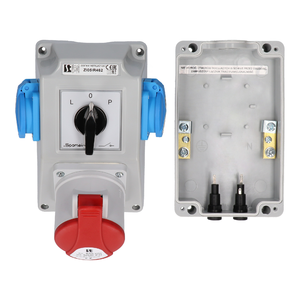

$Zestaw instalacyjny ZI z rozłącznikiem L-0-P - 05\R462$

05\R462

Model 3D

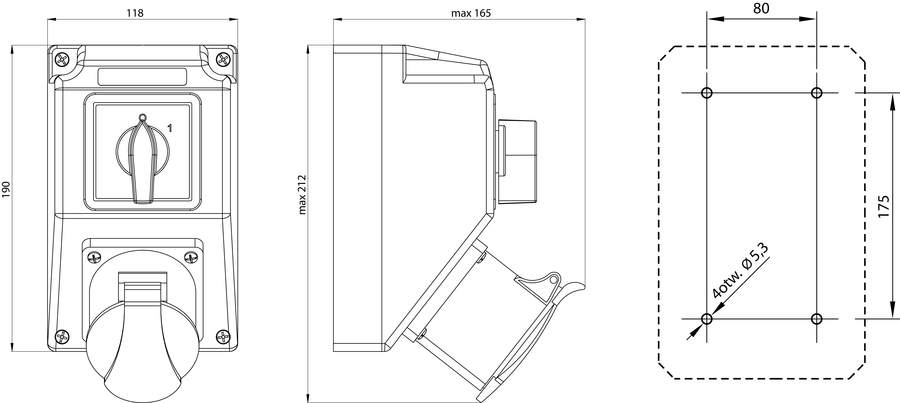

Wymiary

Pliki do pobrania

Dokumenty PDF
Atesty, certyfikaty, deklaracje zgodności

	Karta techniczna 2022-03-21
	Instrukcja obsługi 2020-06-16
	Oświadczenie GPRS 2025-01-28
	Instrukcja GPRS 2025-01-28

	Certyfikat zgodności CE
	Certyfikat zgodności RU 2019-08-13
	Certyfikat zgodności UA 2019-08-13
