ŁK16R OB2 Łącznik krzywkowy w obudowie
Łączniki krzywkowe w obudowie ŁK 16R/25R/32R OB2
ŁK#R-#\#
EAN:
Cena netto:
Cena brutto:
| Napięcie znamionowe izolacji Ui | 690 V |
| Napięcie znamionowe udarowe wytrzymywalne Uimp | 6 kV |
| Prąd znamionowy ciągły Iu=Ith | 16 A |
| Znamionowa moc łączeniowa Pe w kat. AC-3 | 5 kW (230 V) 8 kW (400 V) |
| Znamionowa moc łączeniowa Pe w kat. AC-4 | 5 kW (230 V) 7 kW (400 V) |
| Prąd znamionowy łączeniowy Ie w kat. AC-3 | 16 A (230 V) 16 A (400 V) |
| Prąd znamionowy łączeniowy Ie w kat. AC-4 | 16 A (230 V) 13 A (400 V) |
| Prąd znamionowy łączeniowy Ie w kat. DC-21 | 10 A (110 V) 3 A (220 V) |
| Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 0,9 kA |
| Prąd znamionowy załączalny zwarciowy Icm | 1,3 kA |
| Prąd znamionowy zwarciowy umowny | 13 kA |
| Prąd znamionowy wkładka bezpiecznikowa gG | 16 A |
| Moment dokręcania zacisków | 1,2 Nm |
| Trwałość mechaniczna | 3,0 mln (cykli przestawieniowych) |
| Temperatura otoczenia | -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) |
| Przekrój przewodów przyłączeniowych | 1,5...4 mm² |
| Stopień ochrony: PN-EN 60529 względem pulpitu | IP65 |
| Odporność na wibrację (wg IEC 60068-2-6) | 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda przemieszczenia) ± 0,7 g (amplituda przyspieszenia) |
| Odporność na udary (wg IEC 60068-2-27) | 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) |
| Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) | 55°C (temperatura otoczenia) 95% (wilgotność względna) |
| Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) | ostrość próby 1 |
| Liczba segmentów w łączniku | 1 ... 4 |
| 1.825 | Rozłącznik 0-1 (1 - biegunowy) |
| 1.828 | Rozłącznik 0-1 (2 - biegunowy) |

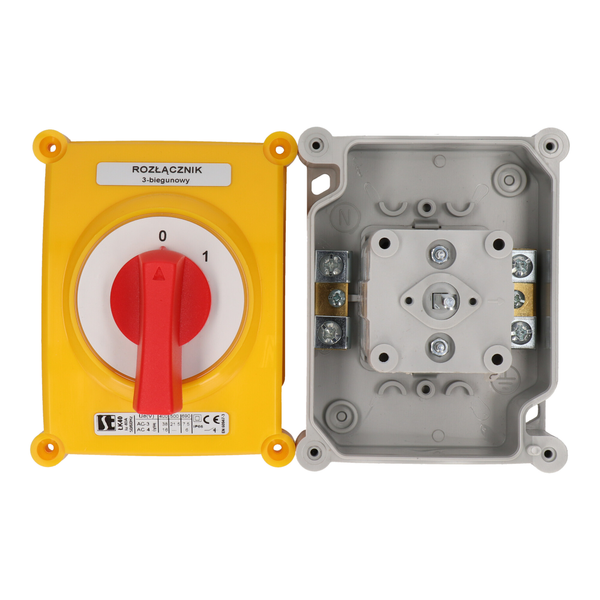

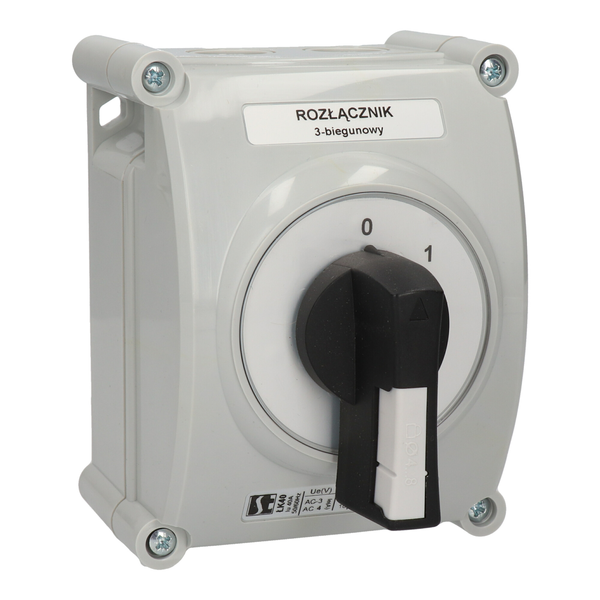

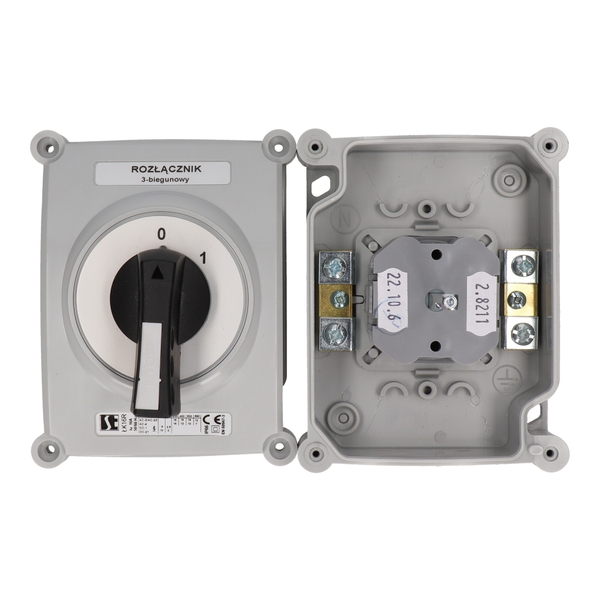

| 2.8211 | Rozłącznik 0-1 (3 - biegunowy) |
| 2.8210 | Rozłącznik 0-1 (4 - biegunowy) |
| 3.8220 | Rozłącznik 0-1 (5 - biegunowy) |
| 3.8210 | Rozłącznik 0-1 (6 - biegunowy) |
| 4.8240 | Rozłącznik 0-1 (7 - biegunowy) |
| 4.824 | Rozłącznik 0-1 (8 - biegunowy) |
| 3.8368 | Przełącznik zmiany kierunku obrotów L-0-P |
| 3.83139 | Przełącznik dwubiegowy dwa oddzielne uzwojenia |
| 4.8390 | Przełącznik Dahlander'a dwubiegowy |

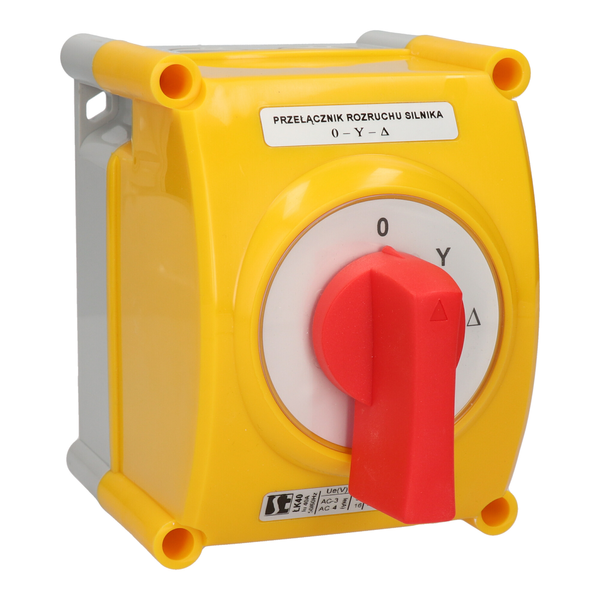

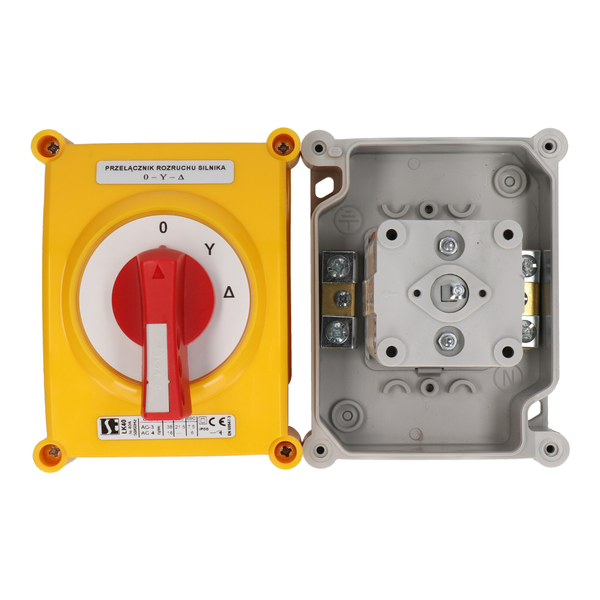

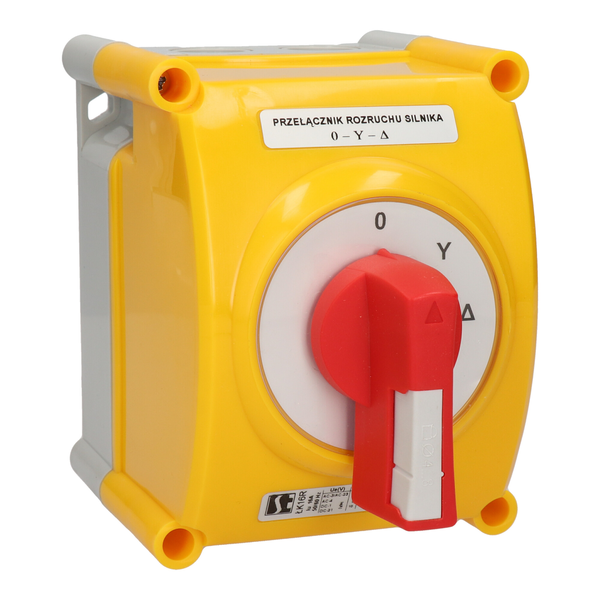

| 4.831 | Przełącznik rozruchowy trójfazowy 0-Y-∆ |
| 4.883 | Przełącznik pomiaru napięcia |
| 2.4414 | Rozłącznik obrotowy 0-1 |
| 2.8445 | Łącznik obwodów 0-1-2-3 |
| 1.834 | Rozłącznik 1-0-2 (1 - biegunowy) |
| 2.8338 | Rozłącznik 1-0-2 (2 - biegunowy) |
| 3.8380 | Rozłącznik 1-0-2 (3 - biegunowy) |
| 4.8396 | Rozłącznik 1-0-2 (4 - biegunowy) |
Wykonanie
-

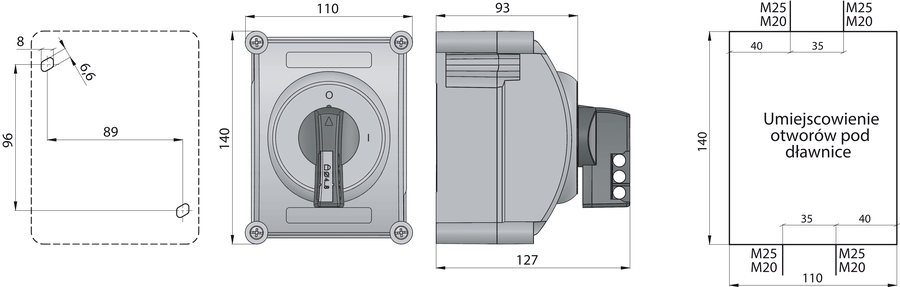

OB2
-
OB2C
-
OB2Z
-
OB2ZC
