ŁK16S Łącznik krzywkowy mocowany do pulpitu

ŁK16S Łącznik krzywkowy mocowany do pulpitu

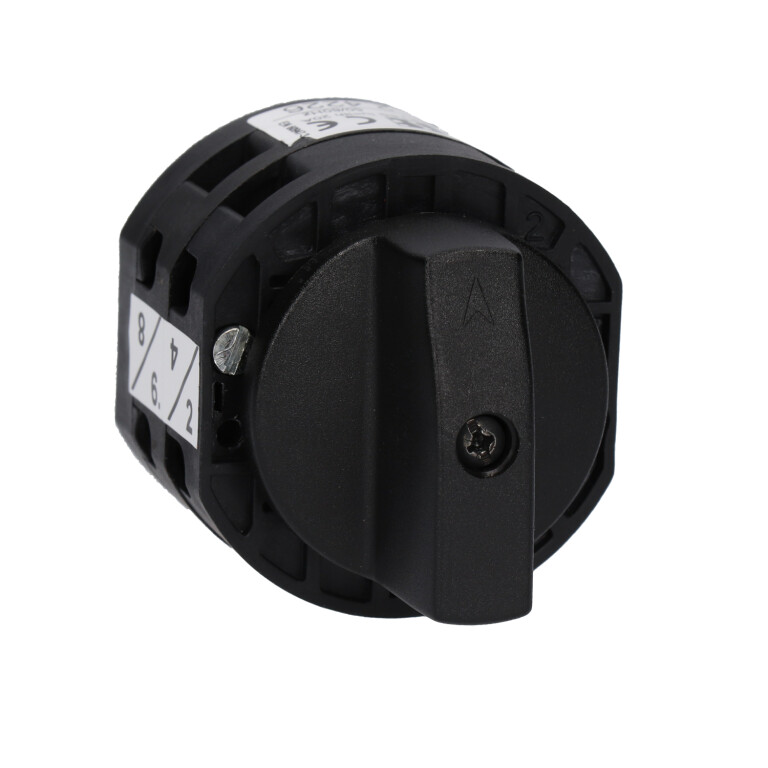

Łącznik krzywkowy mocowany do pulpitu ŁK16S

ŁK#S-#\#

Napięcie znamionowe izolacji Ui 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Prąd znamionowy ciągły Iu=Ith 20 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 16 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 4 kW (230 V)
7 kW (400 V)
10 kW (500 V)
10 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 3 kW (230 V)
5 kW (400 V)
7 kW (500 V)
8 kW (690 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,25 kA
Prąd znamionowy załączalny zwarciowy Icm 0,34 kA
Prąd znamionowy wkładka bezpiecznikowa gG 16 A
Moment dokręcania zacisków 0,5 Nm
Mocowanie łącznika do pulpitu 28
Temperatura otoczenia -5 ... +40°C
Przekrój przewodów przyłączeniowych 0,75...2,5 mm²
Stopień ochrony zacisków IP20
Liczba segmentów w łączniku 1 ... 2
1.4213 Rozłącznik 0-1 (1 - biegunowy)
1.428 Rozłącznik 0-1 (2 - biegunowy)

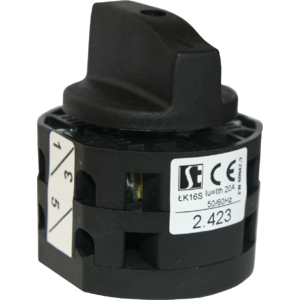

2.423 Rozłącznik 0-1 (3 - biegunowy)
2.4226 Rozłącznik 0-1 (4 - biegunowy)

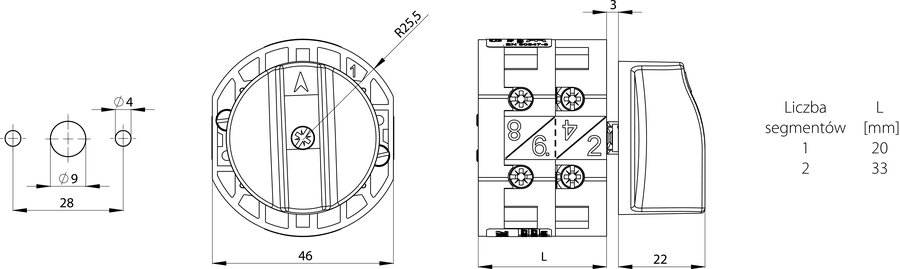

Wymiary

  • ŁK16S Łącznik krzywkowy mocowany do pulpitu - Wymiary
