SK100 P Łącznik krzywkowy mocowany do pulpitu

SK100 P Łącznik krzywkowy mocowany do pulpitu

Łączniki krzywkowe mocowane do pulpitu SK100 P

SK#-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
Prąd znamionowy ciągły Iu 100 A
Prąd znamionowy łączeniowy Ic 100 A
Prąd cieplny umowny w powietrzu Ith 100 A
Prąd cieplny umowny w obudowie Ithe 100 A
Częstotliwość 50/60 Hz
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 100 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 18 kW (230 V)
31 kW (400 V)
38 kW (500 V)
50 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 18 kW (230 V)
25 kW (400 V)
30 kW (500 V)
38 kW (690 V)
Kąt załączania 45°-90°
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 1,7 kA
Prąd znamionowy załączalny zwarciowy Icm 2,5 kA
Przekrój przewodów przyłączeniowych 16...35 mm² (sztywnych)
16...25 mm² (giętkich)
Mocowanie łącznika do pulpitu 68
Śruby w zaciskach M6
Moment dokręcania przewodów (dociskających) 4,4 Nm
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Stopień ochrony: PN-EN 60529 względem pulpitu IP65
Stopień ochrony obudowy OB IP65
Stopień ochrony części stykowej IP20 - zaciski zabezpieczone są przed obcymi ciałami stałymi o średnicy ≥12,5mm (wg PN-EN 60529)
Stopień zanieczyszczenia EN 60947-1 3
Klasa ochronności w obudowie OB II
Odporność na wibrację (wg IEC 60068-2-6) 2...100 Hz (częstotliwość)
13,2 Hz (częstotliwość przejścia)
± 1 mm (amplituda przemieszczenia)
± 0,7 g (amplituda przyspieszenia)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
Liczba segmentów w łączniku 1 ... 7
1.825 Rozłącznik 0-1 (1 - biegunowy)
1.828 Rozłącznik 0-1 (2 - biegunowy)
2.8211 Rozłącznik 0-1 (3 - biegunowy)
2.8210 Rozłącznik 0-1 (4 - biegunowy)
3.8220 Rozłącznik 0-1 (5 - biegunowy)
3.8210 Rozłącznik 0-1 (6 - biegunowy)
4.8240 Rozłącznik 0-1 (7 - biegunowy)
4.824 Rozłącznik 0-1 (8 - biegunowy)
5.8220 Rozłącznik 0-1 (9 - biegunowy)
5.822 Rozłącznik 0-1 (10 - biegunowy)
6.8210 Rozłącznik 0-1 (11 - biegunowy)
6.821 Rozłącznik 0-1 (12 - biegunowy)
7.8220 Rozłącznik 0-1 (13 - biegunowy)
7.822 Rozłącznik 0-1 (14 - biegunowy)
3.8368 Przełącznik zmiany kierunku obrotów L-0-P
3.83139 Przełącznik dwubiegowy
dwa oddzielne uzwojenia
4.8390 Przełącznik Dahlander'a dwubiegowy
7.8538 Przełącznik Dahlander'a dwubiegowy
ze zmianą kierunku obrotów
4.831 Przełącznik rozruchowy trójfazowy 0-Y-∆
5.8538 Przełącznik rozruchowy trójfazowy
ze zmianą kierunku obrotów
6.4470 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla niskich obrotów
6.4480 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla średnich obrotów
6.4490 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla wysokich obrotów
4.883 Przełącznik pomiaru napięcia
2.4414 Rozłącznik obrotowy 0-1
2.8445 Łącznik obwodów 0-1-2-3
1.834 Rozłącznik 1-0-2 (1 - biegunowy)
2.8338 Rozłącznik 1-0-2 (2 - biegunowy)
3.8380 Rozłącznik 1-0-2 (3 - biegunowy)
4.8396 Rozłącznik 1-0-2 (4 - biegunowy)
5.8380 Rozłącznik 1-0-2 (5 - biegunowy)
6.8380 Rozłącznik 1-0-2 (6 - biegunowy)
7.8380 Rozłącznik 1-0-2 (7 - biegunowy)

Wykonanie

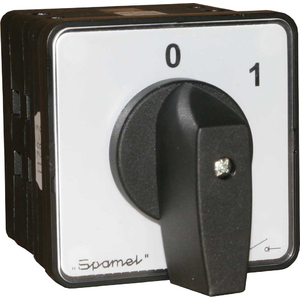

  • SK100 P Łącznik krzywkowy mocowany do pulpitu - P03

    P03

  • SK100 P Łącznik krzywkowy mocowany do pulpitu - P04

    P04

  • SK100 P Łącznik krzywkowy mocowany do pulpitu - P07

    P07

  • SK100 P Łącznik krzywkowy mocowany do pulpitu - P08

    P08

Model 3D

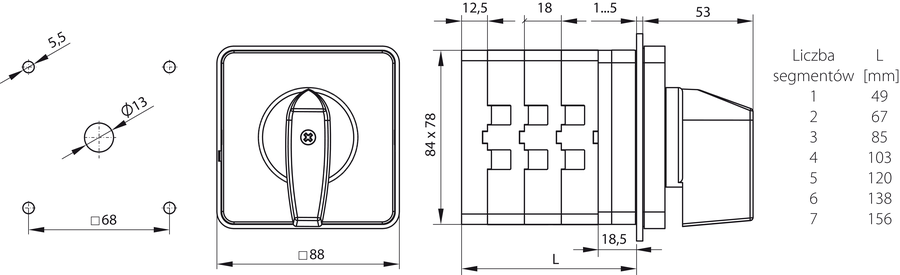

Wymiary

  • SK100 P Łącznik krzywkowy mocowany do pulpitu - Wymiary
