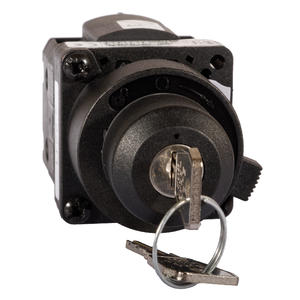

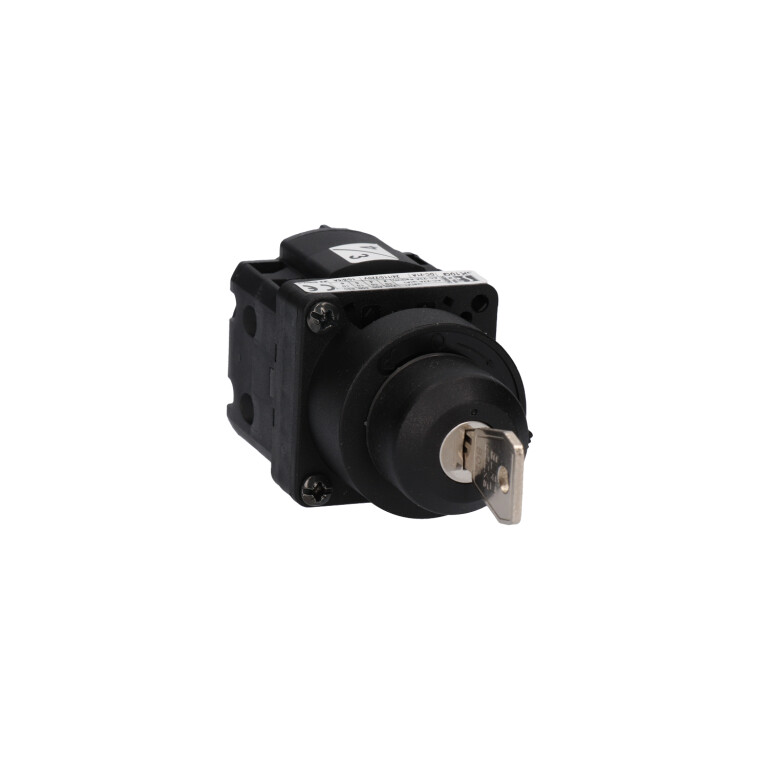

SK10G SA22 Łącznik krzywkowy mocowany do pulpitu w otworze ø22 pokrętny kluczem

SK10G SA22 Łącznik krzywkowy mocowany do pulpitu w otworze ø22 pokrętny kluczem

Łączniki krzywkowe mocowane do pulpitu SK 10G/16G/20G SA22

SK#G-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 4 kV
Prąd znamionowy ciągły Iu=Ith 16 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 10 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 2 kW (230 V)
4 kW (400 V)
5 kW (500 V)
6 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 1,5 kW (230 V)
3 kW (400 V)
3,5 kW (500 V)
5 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 10 A (24 V)
6 A (110 V)
5 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,5 kA
Prąd znamionowy załączalny zwarciowy Icm 0,7 kA
Prąd znamionowy zwarciowy umowny 10 kA
Prąd znamionowy wkładka bezpiecznikowa gG 10 A
Przekrój przewodów przyłączeniowych 1,0...2,5 mm² (sztywnych, giętkich)
Moment dokręcania zacisków max 0,8 Nm
Mocowanie łącznika do pulpitu ø22
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Liczba segmentów w łączniku 1 ... 3
1.825 Rozłącznik 0-1 (1 - biegunowy)
1.828 Rozłącznik 0-1 (2 - biegunowy)
2.8211 Rozłącznik 0-1 (3 - biegunowy)
2.8210 Rozłącznik 0-1 (4 - biegunowy)
3.8220 Rozłącznik 0-1 (5 - biegunowy)
3.8210 Rozłącznik 0-1 (6 - biegunowy)
3.8368 Przełącznik zmiany kierunku obrotów L-0-P
3.83139 Przełącznik dwubiegowy
dwa oddzielne uzwojenia
2.4414 Rozłącznik obrotowy 0-1
2.8445 Łącznik obwodów 0-1-2-3
1.834 Rozłącznik 1-0-2 (1 - biegunowy)
2.8338 Rozłącznik 1-0-2 (2 - biegunowy)
3.8380 Rozłącznik 1-0-2 (3 - biegunowy)

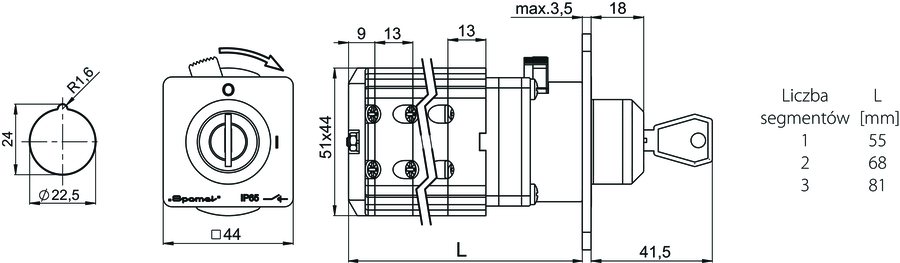

Wymiary

  • SK10G SA22 Łącznik krzywkowy mocowany do pulpitu w otworze ø22 pokrętny kluczem - Wymiary
