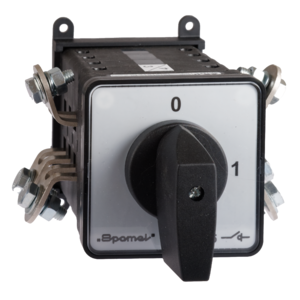

SK125 BS Łącznik krzywkowy mocowany do bazo-szyny
Łączniki krzywkowe mocowane do bazo-szyny SK125 BS
SK#-#\#
EAN:
Cena netto:
Cena brutto:
Zaleca się aby szyna TS35, na którą będzie instalowany łącznik była zamocowana na wspornikach (nie bezpośrednio do podłoża).
| Napięcie znamionowe izolacji Ue | 690 V |
| Napięcie znamionowe udarowe wytrzymywalne Uimp | 8 kV |
| Prąd znamionowy ciągły Iu | 125 A |
| Prąd cieplny umowny w powietrzu Ith | 125 A |
| Częstotliwość | 50/60 Hz |
| Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A | 125 A (230/400/500/690 V) |
| Znamionowa moc łączeniowa Pe w kat. AC-23A | 20 kW (230 V) 34 kW (400 V) 40 kW (500 V) 55 kW (690V) |
| Znamionowa moc łączeniowa Pe w kat. AC-3 | 20 kW (500 V) 28 kW (400 V) 34 kW (500 V) 40 kW (690 V) |
| Kąt załączania | 45°-90° |
| Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) | 1,7 kA |
| Prąd znamionowy załączalny zwarciowy Icm | 2,5 kA |
| Przewody przyłączeniowe | z końcówką oczkową ø8 |
| Mocowanie łącznika do pulpitu | □68 |
| Śruby przyłączeniowe | M8 |
| Maksymalny moment dokręcania przewodów | 12 Nm |
| Temperatura otoczenia | -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) |
| Stopień ochrony: PN-EN 60529 względem pulpitu | IP65 |
| Stopień zanieczyszczenia EN 60947-1 | 3 |
| Liczba segmentów w łączniku | 1 ... 7 |
| 2.42110 | Rozłącznik 0-1 (1 - biegunowy) |
| 2.42111 | Rozłącznik 0-1 (2 - biegunowy) |
| 4.4284 | Rozłącznik 0-1 (3 - biegunowy) |
| 4.4285 | Rozłącznik 0-1 (4 - biegunowy) |
| 2.43147 | Rozłącznik 1-0-2 (1 - biegunowy) |
Wykonanie
-
BS03
-
BS04
-
BS07
-
BS08
Wymiary

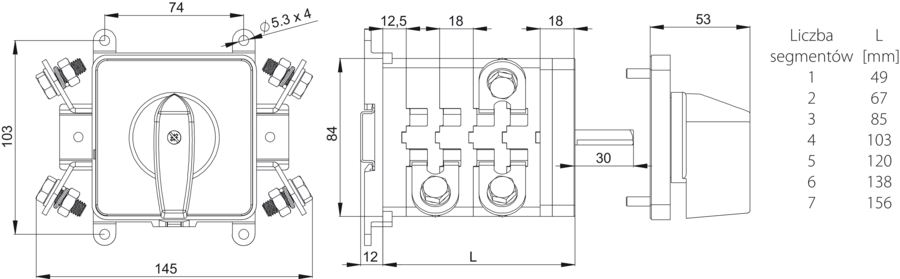

Mocowanie zatrzaskowo na szynie TS35

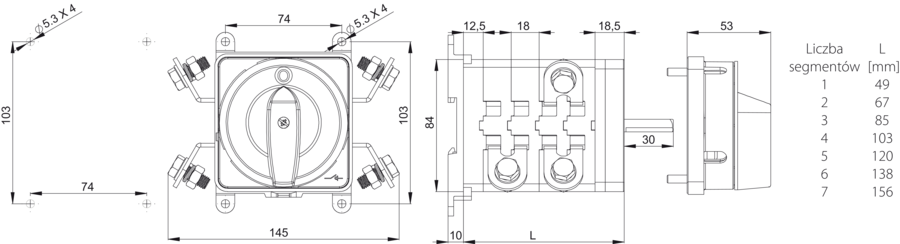

Mocowanie do bazy podpulpitowej
