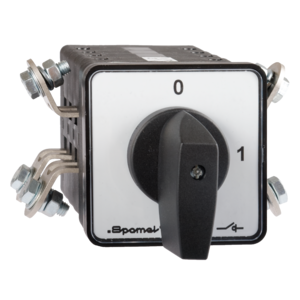

SK125 P Łącznik krzywkowy mocowany do pulpitu

SK125 P Łącznik krzywkowy mocowany do pulpitu

Łączniki krzywkowe mocowane do pulpitu SK125 P

SK#-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 8 kV
Prąd znamionowy ciągły Iu 125 A
Prąd cieplny umowny w powietrzu Ith 125 A
Częstotliwość 50/60 Hz
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 125 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 20 kW (230 V)
34 kW (400 V)
40 kW (500 V)
55 kW (690V)
Znamionowa moc łączeniowa Pe w kat. AC-3 20 kW (230 V)
28 kW (400 V)
34 kW (500 V)
40 kW (690 V)
Kąt załączania 45°-90°
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 1,7 kA
Prąd znamionowy załączalny zwarciowy Icm 2,5 kA
Przewody przyłączeniowe z końcówką oczkową ø8
Mocowanie łącznika do pulpitu 68
Śruby przyłączeniowe M8
Maksymalny moment dokręcania przewodów 12 Nm
Temperatura otoczenia -40 ... +70°C (pracy)
-40 ... +70°C (przechowywania)
Stopień ochrony: PN-EN 60529 względem pulpitu IP65
Stopień zanieczyszczenia EN 60947-1 3
Liczba segmentów w łączniku 1 ... 7
2.42110 Rozłącznik 0-1 (1 - biegunowy)
2.42111 Rozłącznik 0-1 (2 - biegunowy)
4.4284 Rozłącznik 0-1 (3 - biegunowy)
4.4285 Rozłącznik 0-1 (4 - biegunowy)
2.43147 Rozłącznik 1-0-2 (1 - biegunowy)

Wykonanie

Wymiary

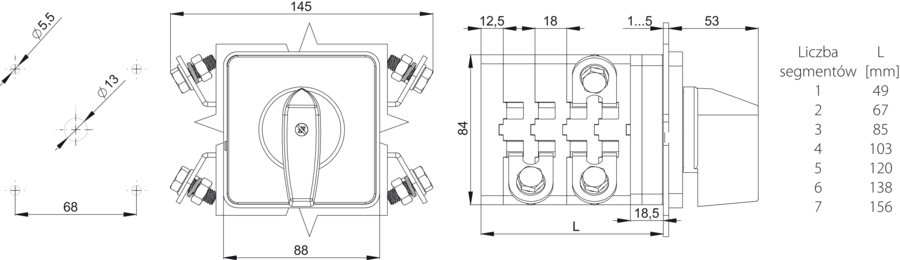

  • SK125 P Łącznik krzywkowy mocowany do pulpitu - Wymiary
