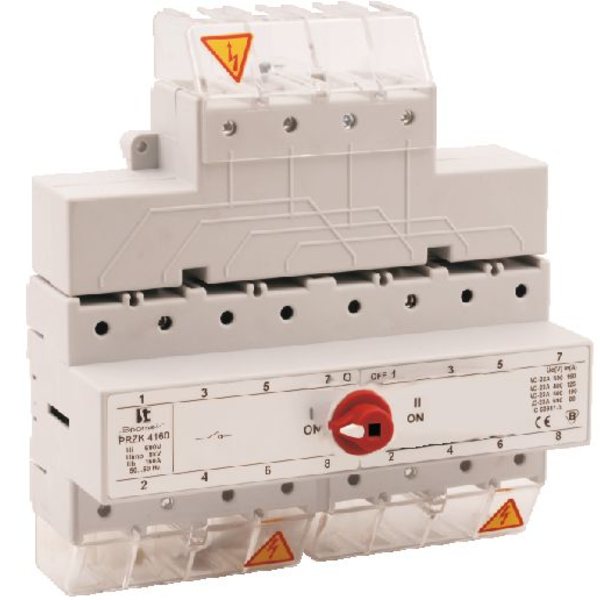

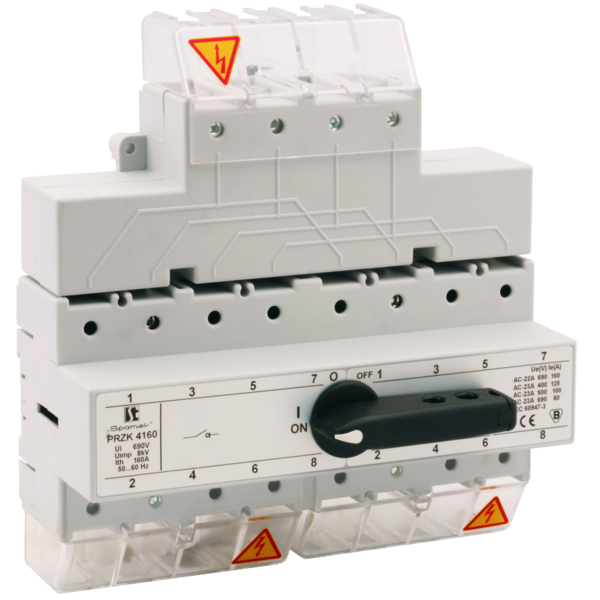

Przełącznik źródła zasilania PRZK 125

Przełącznik źródła zasilania PRZK 125

Przełączniki źródła zasilania PRZK 125

PRZK-#\#

Napięcie znamionowe izolacji Ui 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 8 kV
Prąd cieplny umowny w powietrzu Ith 125 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 125 A (690 V)
Prąd znamionowy łączeniowy Ie w kat. AC-23A 100 A (400 V)
80 A (500 V)
60 A (690 V)
Moc znamionowa AC-23A dla trójfazowych standardowych silników asynchronicznych 40 kW (400 V)
40 kW (500 V)
35 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 125 A (220 V)
Prąd znamionowy łączeniowy Ie w kat. DC-22A 80 A (220 V)
Prąd znamionowy łączeniowy Ie w kat. DC-23A 60 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 2,5 kA
Prąd znamionowy załączalny zwarciowy Icm 7,5 kA
Prąd znamionowy zwarciowy umowny 25 kA (wkładka bezpiecznikowa gL/gG 125 A)
Trwałość mechaniczna 8000 (cykli)
Trwałość łączeniowa 1000 (cykli)
Przekrój przewodów przyłączeniowych 25...70 mm² (sztywnych)
Masa 0,7...0,74 kg
Odporność na wibrację (wg IEC 60068-2-6) 2...100 Hz (częstotliwość)
± 1 mm (amplituda)
± 0,7 g (przyspieszenie)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
3 bieguny + N nierozłączny
3 bieguny + N rozłączny
4 bieguny

Model 3D

Wymiary

  • Przełącznik źródła zasilania PRZK 125 - Wymiary
