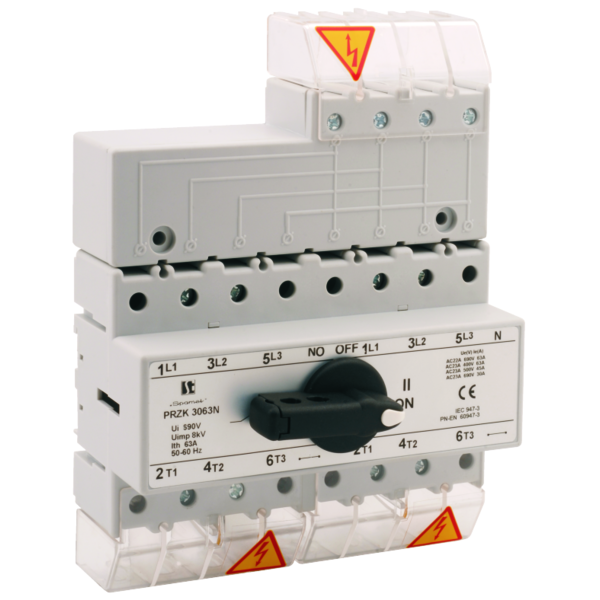

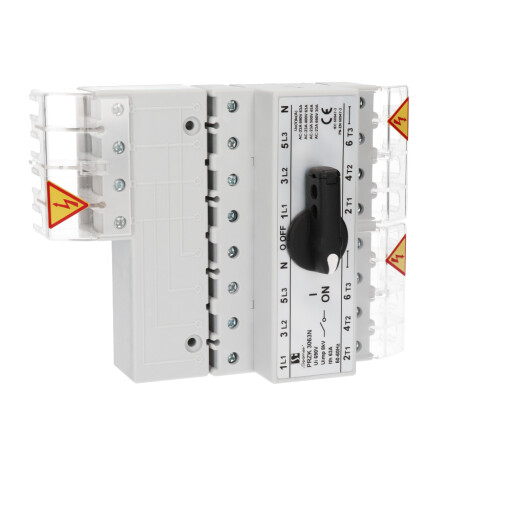

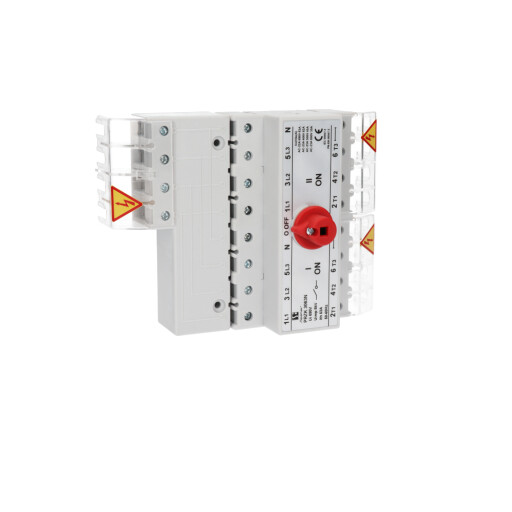

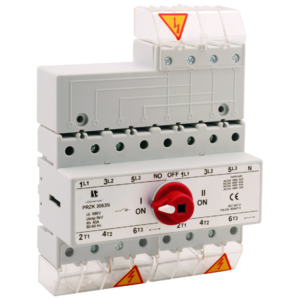

Przełącznik źródła zasilania PRZK 80

Przełącznik źródła zasilania PRZK 80

Przełączniki źródła zasilania PRZK 80

PRZK-#\#

Napięcie znamionowe izolacji Ui 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 8 kV
Prąd cieplny umowny w powietrzu Ith 80 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 80 A (690 V)
Prąd znamionowy łączeniowy Ie w kat. AC-23A 70 A (400 V)
55 A (500 V)
32 A (690 V)
Moc znamionowa AC-23A dla trójfazowych standardowych silników asynchronicznych 35 kW (400 V)
35 kW (500 V)
30 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 80 A (220 V)
Prąd znamionowy łączeniowy Ie w kat. DC-22A 50 A (220 V)
Prąd znamionowy łączeniowy Ie w kat. DC-23A 40 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 1,8 kA
Prąd znamionowy załączalny zwarciowy Icm 6 kA
Prąd znamionowy zwarciowy umowny 15 kA (wkładka bezpiecznikowa gL/gG 80 A)
Trwałość mechaniczna 10000 (cykli)
Trwałość łączeniowa 1500 (cykli)
Przekrój przewodów przyłączeniowych 10...25 mm² (sztywnych)
Masa 0,3...0,32 kg
Moment dokręcania zacisków 2,0 Nm
Odporność na wibrację (wg IEC 60068-2-6) 2...100 Hz (częstotliwość)
± 1 mm (amplituda)
± 0,7 g (przyspieszenie)
Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)
11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)
95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
3 bieguny + N nierozłączny
4 bieguny

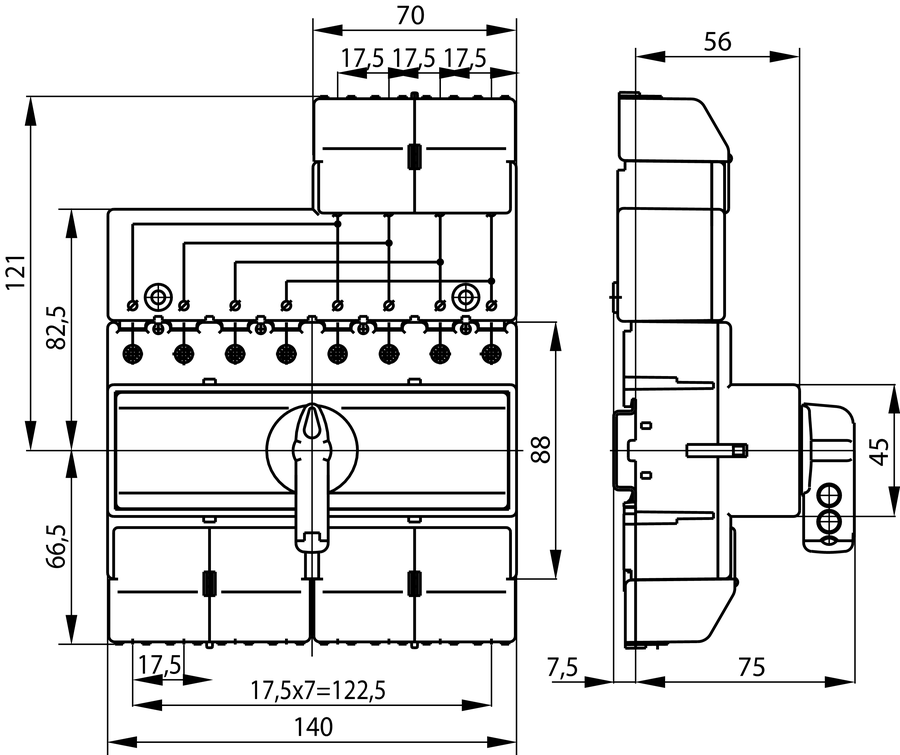

Wymiary

  • Przełącznik źródła zasilania PRZK 80 - Wymiary
