Ręczny przycisk awaryjny OA1 (niebieski)
Ręczne przyciski awaryjne OA1
OA1-#-#.N\###
EAN:
Cena netto:
Cena brutto:
Przykłady oznaczeń:
OA1-W01-A.N-02-24
Wersja nadtynkowa z 2 łącznikami rozwiernymi. Po zbiciu szybki, przycisk zostaje zwolniony samoczynnie typ A. Lampka sygnalizacyjna LED na prąd stały 24 V.

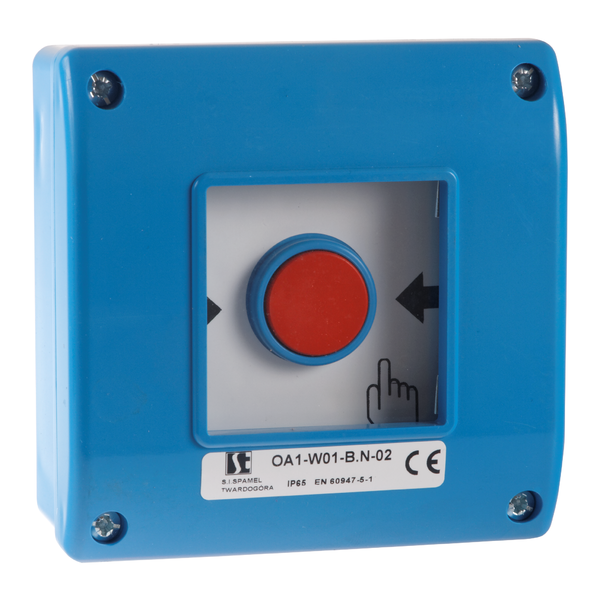

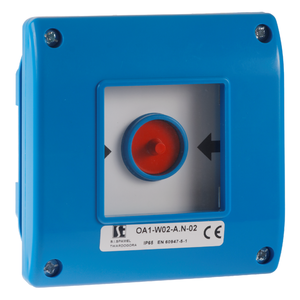

OA1-W02-B.N-10-230-M
Wersja podtynkowa z 1 łącznikiem zwiernym. Po zbiciu szybki, należy wcisnąć przycisk typ B. Lampka sygnalizacyjna LED na prąd zmienny 230 V. Zestaw z młoteczkiem.

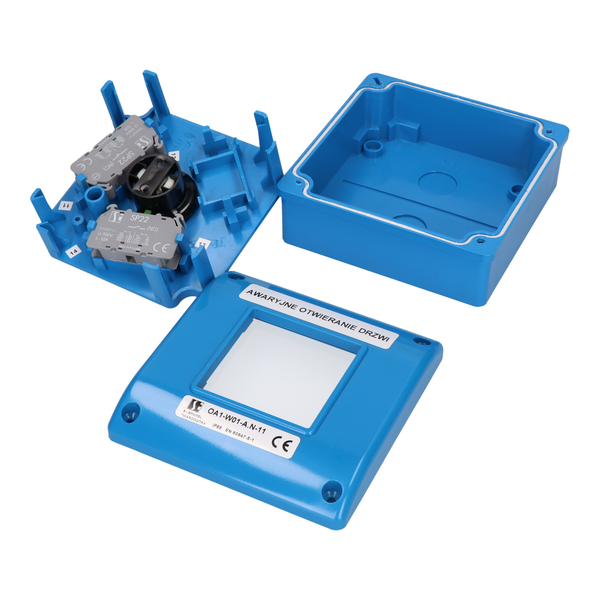

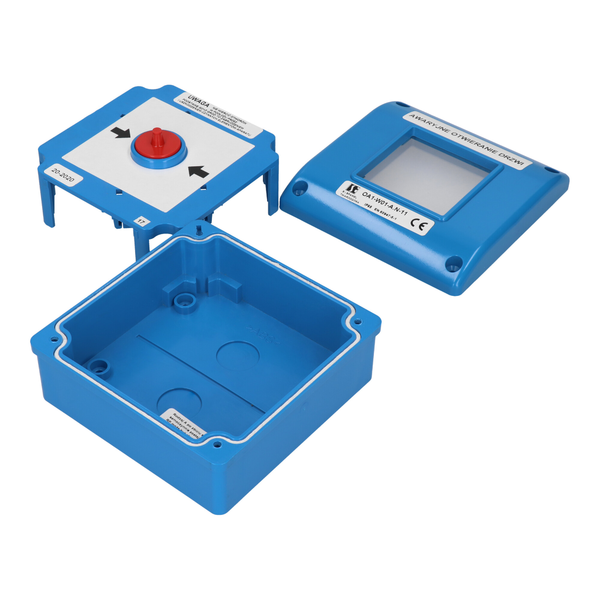

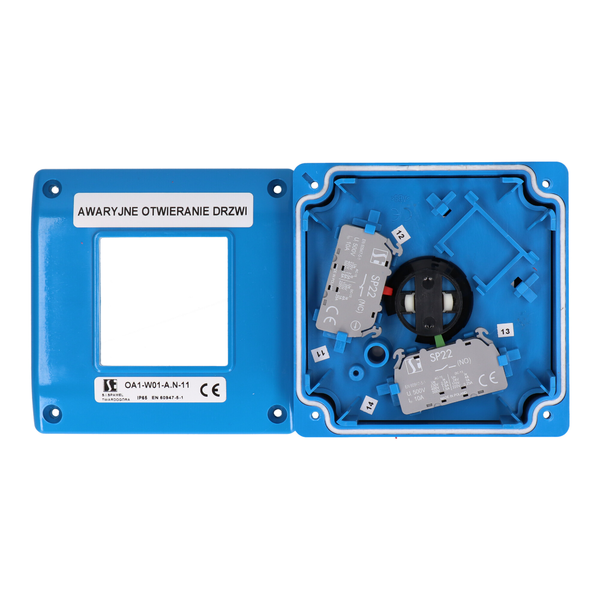

Ręczny przycisk OA1 przeznaczony jest do stosowania w miejscach gdzie wymagane jest awaryjne sterowanie ręczne. Przykładowym zastosowaniem mogą być przejścia ewakuacyjne, które w sytuacji zagrożenia muszą zostać awaryjnie otwarte przez zbicie szybki. OA1 może być również użyty w obszarach gdzie w przypadku niebezpieczeństwa wymagane jest odłączenie zasilania przez trwałe uszkodzenie elementu kruchego. OA1 oferowany jest w dwóch wykonaniach, typ A i typ B. Typ A w sytuacji alarmowej wymaga tylko zbicia szybki co spowoduje zwolnienie przycisku. Dla typu B po zbiciu szybki należy wcisnąć przycisk z samoczynnym powrotem. OA1 ze względu na sposób mocowania występuje w obudowie nadtynkowej i podtynkowej. W każdej obudowie mogą być zainstalowane maksymalnie trzy łączniki SP22-10 (zwierny) lub SP22-01 (rozwierny).
Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (typ A) lub po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem (typ B). Kasowanie stanu alarmowego następuje przez wymianę elementu kruchego (szybki - symbol zamówienia PPOŻ-5701).

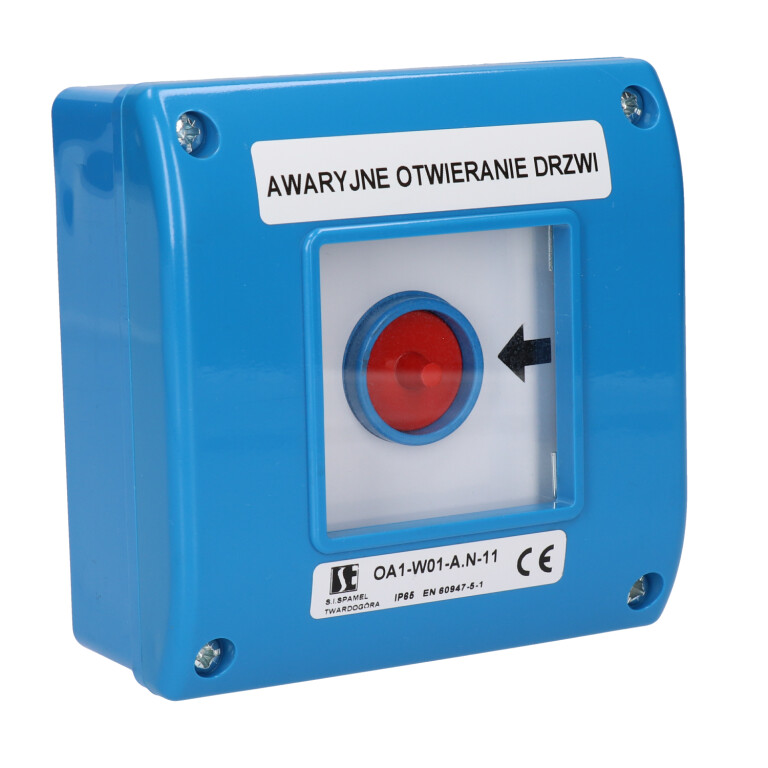

Etykiety z napisem Awaryjne Otwieranie Drzwi i Wyłącznik Awaryjny są dołączane luzem do wyrobu.
Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (typ A) lub po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem (typ B). Kasowanie stanu alarmowego następuje przez wymianę elementu kruchego (szybki - symbol zamówienia PPOŻ-5701).
Etykiety z napisem Awaryjne Otwieranie Drzwi i Wyłącznik Awaryjny są dołączane luzem do wyrobu.
Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B)
TYP A
Tor zwierny: stan zwarcia (obwód zamknięty) występuje po zamontowaniu pokrywy z szybką - przycisk jest wciśnięty
stan rozwarcia (obwód otwarty) występuje po demontażu pokrywy z szybką lub po zbiciu szybki - przycisk jest niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
TYP B
Tor zwierny: stan zwarcia (obwód zamknięty) występuje gdy przycisk jest wciśnięty przed tym należy zdemontować poktywę z szybką lub zbić szybkę i wcisnąć ręcznie przycisk
stan rozwarcia (obwód otwarty) występuje po zamontowaniu pokrywy z szybką jak również po jej demontażu lub zbici szybki ale bez wciskania przycisku - przycisk niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
TYP A
Tor zwierny: stan zwarcia (obwód zamknięty) występuje po zamontowaniu pokrywy z szybką - przycisk jest wciśnięty
stan rozwarcia (obwód otwarty) występuje po demontażu pokrywy z szybką lub po zbiciu szybki - przycisk jest niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
TYP B
Tor zwierny: stan zwarcia (obwód zamknięty) występuje gdy przycisk jest wciśnięty przed tym należy zdemontować poktywę z szybką lub zbić szybkę i wcisnąć ręcznie przycisk
stan rozwarcia (obwód otwarty) występuje po zamontowaniu pokrywy z szybką jak również po jej demontażu lub zbici szybki ale bez wciskania przycisku - przycisk niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy ciągły Iu=Ith | 10 A |
| Prąd znamionowy łączeniowy Ie w kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Prąd znamionowy łączeniowy Ie w kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Stopień ochrony | IP65 |
| Przekrój przewodów przyłączeniowych | 2× 1...2,5 mm² (jednodrutowych) 2× 1...2,5 mm² (wielodrutowych) |
Wymiary

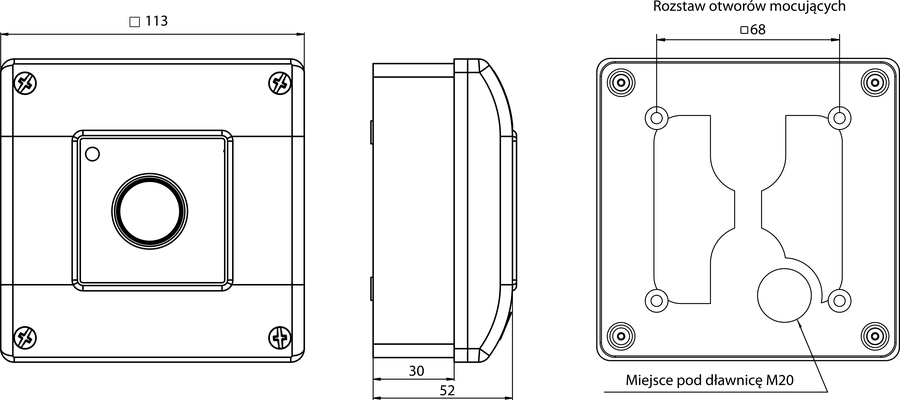

wersja nadtynkowa

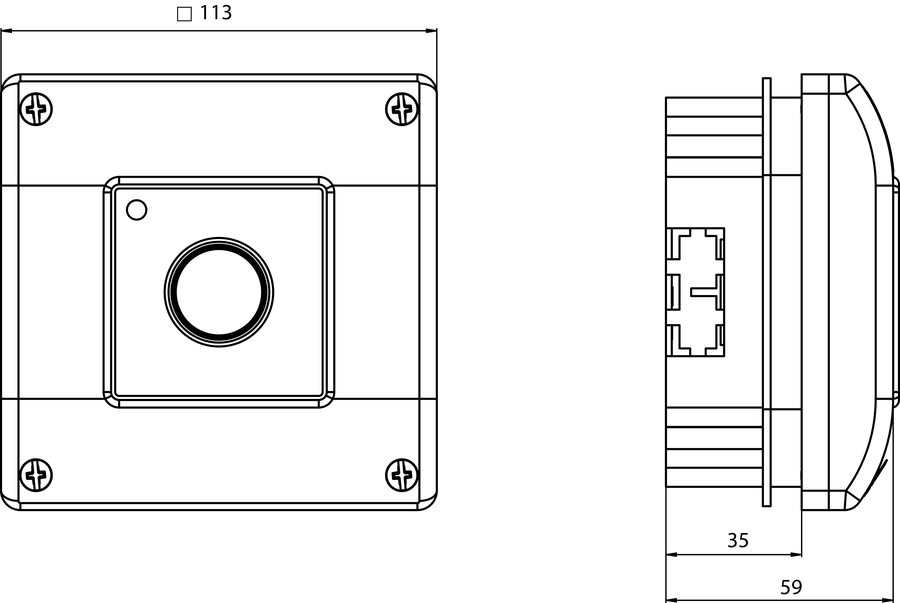

wersja podtynkowa
